उत्पाद विवरण:
|
| ट्रेडमार्क: | ट्रिनफ़र | उत्पत्ति: | चीन |
|---|---|---|---|
| उत्पादन क्षमता: | प्रति माह 50 सेट/सेट | क्षमता विन्यास: | 150-200pcs/8h |
| ऑपरेटर्स: | मैनुअल लाइन （7-8 लोग （स्वचालित लाइन） 5-6 लोग） | उपकरण बिजली वितरण: | 550 किलोवाट |
| वायु की आवश्यकता: | 1.1m³/मिनट | पानी की आवश्यकता: | 10-25m g/h |
कार्यप्रवाह
कार्य प्रवाह:
फ्रेम प्रोसेसिंग: फ्रेम वेल्डिंग → फ्रेम बेंडिंग → पाइप → इंसर्टिंग और लॉकिंग → फ्रेम पंचिंग और होल मेकिंग
बेस प्रोसेसिंग: बेस पाइप बेंडिंग मशीन → बेस वेल्डिंग
मुख्य उपकरण
फ्रेम प्रोसेसिंग मशीन

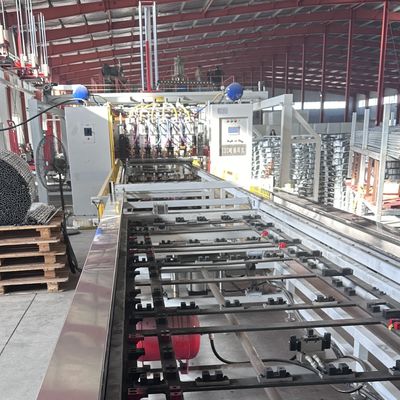

| फ्रेम वेल्डिंग मशीन वेल्डिंग दक्षता: 45 सेकंड/पीसी उच्च कठोरता और स्थिर संचालन के लिए प्रबलित गैन्ट्री संरचना। ऊर्जा-कुशल वेल्डिंग के लिए मध्यम-आवृत्ति इन्वर्टर बिजली आपूर्ति। 6 वेल्डिंग हेड और पावर सिस्टम, प्रत्येक विश्वसनीय वेल्ड स्पॉट के लिए स्वतंत्र वर्तमान समायोजन के साथ। निरंतर संचालन के लिए डबल-लेयर फीडर डिज़ाइन: जबकि एक फीडर वेल्ड करता है, दूसरा सामग्री लोड करता है। सटीक स्थिति के लिए सर्वो-संचालित स्टेपिंग बेल्ट के साथ स्वचालित स्टेपिंग वेल्डिंग। स्वचालित डिमोल्डिंग: अनलोडिंग के लिए तैयार करने के लिए वेल्डिंग के बाद सिलेंडर बाहर निकालता है। स्वचालित अनलोडिंग: सर्वो-नियंत्रित ग्रैबर वेल्ड किए गए उत्पाद को निर्दिष्ट स्थिति में ले जाता है, जिससे श्रम कम होता है और दक्षता में सुधार होता है। आसान परिवहन के लिए 90° रोटेटिंग अनलोडिंग फीडर। |
 |
|
| फ्रेम बेंडिंग मशीन उच्च झुकने की सटीकता, स्थिर संचालन और दक्षता के लिए संपूर्ण-फ्रेम प्रोसेसिंग। हर 15-20 सेकंड में एक फ्रेम झुकता है। फ्रेम विकर्ण सटीकता सुनिश्चित करता है विशेष बेंडिंग बैलेंस सिस्टम। उच्च स्वचालन के लिए एचएमआई + पीएलसी नियंत्रण। कर्मियों को कम करने के लिए स्वचालित लोडिंग/अनलोडिंग के लिए मैनिपुलेटर विकल्प। विभिन्न पाइपों को मोड़ने के लिए त्वरित मोल्ड परिवर्तन। तेजी से प्रतिक्रिया, कम जड़ता और उच्च परिशुद्धता के साथ सर्वो हाइड्रोलिक सिस्टम। मॉड्यूलर डिज़ाइन ग्राहक की ज़रूरतों के आधार पर स्वचालन के लिए अनुकूलन की अनुमति देता है। |
|
 |
 |
| फ्रेम लॉकिंग मशीन दक्षता और गुणवत्ता: लॉकिंग प्रक्रिया को पूरा होने में लगभग 25-30 सेकंड लगते हैं। उच्च सम्मिलन सटीकता, मजबूत लॉकिंग, स्थिर और कुशल संचालन के लिए एक पूरे के रूप में संसाधित मशीन फ्रेम। उच्च स्वचालन के लिए एचएमआई + पीएलसी नियंत्रण। कर्मियों को कम करने के लिए स्वचालित लोडिंग/अनलोडिंग के लिए मैनिपुलेटर विकल्प। आसान मोल्ड प्रतिस्थापन के साथ विभिन्न लॉकिंग पाइप आवश्यकताओं को पूरा करने के लिए त्वरित मोल्ड परिवर्तन। तेजी से प्रतिक्रिया, कम जड़ता और उच्च परिशुद्धता के साथ सर्वो हाइड्रोलिक सिस्टम। मॉड्यूलर डिज़ाइन ग्राहक की ज़रूरतों के आधार पर स्वचालन के अनुकूलन की अनुमति देता है। |
|
 |
|
| पंचिंग और होल मेकिंग मशीन दक्षता और गुणवत्ता: लॉकिंग प्रक्रिया को पूरा होने में लगभग 25-30 सेकंड लगते हैं। मशीन फ्रेम: उच्च परिशुद्धता, स्थिर और कुशल संचालन के लिए संपूर्ण-शरीर प्रसंस्करण। नियंत्रण प्रणाली: उच्च स्वचालन के लिए एचएमआई + पीएलसी। मैनिपुलेटर: कर्मियों को कम करने के लिए स्वचालित लोडिंग/अनलोडिंग के लिए विकल्प। त्वरित मोल्ड परिवर्तन: विभिन्न पाइप पंचिंग आवश्यकताओं को पूरा करने के लिए आसानी से मोल्ड बदलें। सर्वो हाइड्रोलिक सिस्टम: तेज़ प्रतिक्रिया, कम जड़ता और उच्च परिशुद्धता। मॉड्यूलर डिज़ाइन: ग्राहक की ज़रूरतों के आधार पर अनुकूलन योग्य स्वचालन। |
|
बेस प्रोसेसिंग मशीन
| बेस पाइप बेंडिंग मशीन | बेस पाइप वेल्डिंग मशीन | |
|
|
डिज़ाइन:बेस फ्रेम वेल्डिंग के लिए 7 वेल्डिंग हेड के साथ क्षैतिज संरचना। ऑपरेटर को केवल लोड/अनलोड करने की आवश्यकता है; वेल्डिंग स्वचालित है। पावर:3 सेट एमएफ डीसी 160केवीए। लाभ:उत्पाद की गुणवत्ता और उत्पादन दर में सुधार करता है, लागत कम करता है, और मैनुअल वेल्डिंग के कारण होने वाली अस्थिरता को समाप्त करता है। उच्च स्वचालन और उत्पादन दक्षता। |
| अन्य जानकारी | ||
| आईबीसी केज फ्रेम उत्पादन लाइन लेआउट आरेख | ||
 |
 |
|

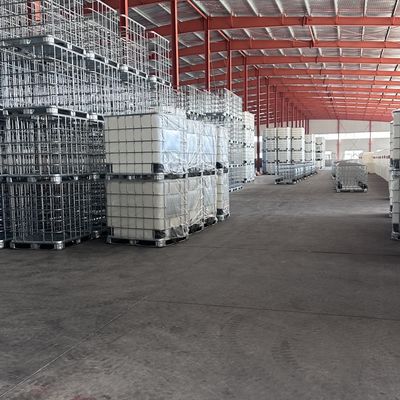

| उत्पादन परिणाम | ||
|
||
| नहीं | उपकरण का नाम | इकाई | मात्रा | मुख्य कार्य |
| 1 | मेष गैन्ट्री वेल्डिंग मशीन | इकाई | 1 | मेष मल्टी-पॉइंट वेल्डिंग |
| 2 | मेष स्वचालित फीडिंग मशीन | सेट | 1 | लंबी और छोटी ट्यूबों का स्वचालित लोडिंग |
| 3 | मेष सामग्री लेने वाला मैनिपुलेटर | इकाई | 1 | मेष अनलोडिंग (स्टैकिंग) |
| 4 | चार-अक्ष बेंडिंग मशीन | सेट | 1 | मेष का झुकना और बनाना जिसमें संकोचन सिर हो |
| 5 | लॉकिंग मशीन | सेट | 1 | मेष का झुकना और इंटरलॉकिंग |
| 6 | चपटा पंचिंग मशीन | सेट | 1 | फ्रेम के नीचे की ट्यूब की पंचिंग और कटिंग |
| 7 | फ्रेम मैनिपुलेटर | सेट | 1 | फ्रेम को पकड़ने के लिए तीन मैनिपुलेटर ऊपर और नीचे घूमते हैं |
| 8 | स्टील फुट वेल्डिंग मशीन | सेट | 1 | नीचे के फ्रेम के स्टील पैरों की वेल्डिंग |
| 9 | स्टील फुट वेल्डिंग मशीन सामग्री लेने वाला मैनिपुलेटर | सेट | 1 | वेल्डिंग के बाद नीचे के फ्रेम को निकालना, स्थानांतरित करना और स्टैक करना |
| 10 | स्वचालित एयरटाइट मशीन | सेट | 1 | लाइनर की जकड़न का परीक्षण |
| 11 | नीचे के पाइप के लिए स्वचालित डबल बेंडिंग मशीन | सेट | 1 | नीचे की ट्यूब का संकोचन, एम्बॉसिंग और झुकना |
| 12 | कंपन परीक्षण मंच | सेट | 1 | आईबीसी बैरल की दृढ़ता और सुरक्षा का परीक्षण |
