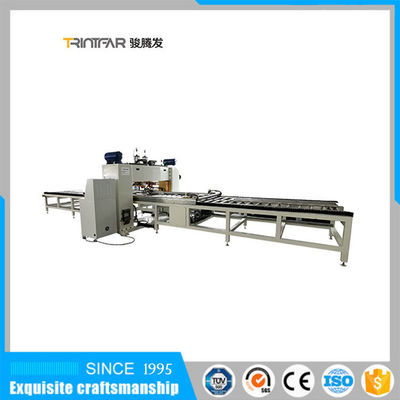

1. मुख्य शरीर: घने और क्षैतिज वायर रॉड के कारण, मुख्य शरीर का एकीकृत प्रबलित गैन्ट्री प्रकार डिज़ाइन किया गया है।वर्टिकल स्ट्रेस मेन बॉडी को अपनाएं।मुख्य शरीर की तीव्रता और स्थिरता सुनिश्चित करने के लिए यह मशीन मोटी स्टील प्लेट की अच्छी गुणवत्ता से बनी है।मशीन अन्य कार्यों के लिए तनाव समर्थन बिंदु और कार्य मंच प्रदान करने के लिए स्लाइड गाइड से सुसज्जित है।मशीन पर वेल्डिंग जुड़नार के दो सेट लगाने के लिए, प्रभावी वेल्डिंग चौड़ाई 1300 मिमी है जबकि वेल्डिंग की लंबाई 1000 मिमी है।

2. पावर स्रोत: मध्यम आवृत्ति इन्वर्टर वेल्डिंग स्रोत को अपनाएं।कर्तव्य चक्र दर 50% तक पहुँच जाती है।तीन चरण की बिजली आपूर्ति एक विशेष इन्वर्टर के माध्यम से सुधार के अधीन है और 1000 हर्ट्ज एसी वोल्टेज में परिवर्तित हो जाती है और फिर डीसी वेल्डिंग चालू प्रदान करने के लिए एक मध्यम आवृत्ति ट्रांसफार्मर को प्रेषित किया जाता है।सामान्य एसी पल्स बिजली आपूर्ति के साथ तुलना करें, इस प्रकार का बिजली स्रोत तेज और ठीक से समायोजित किया जा सकता है।पावर ग्रिड पर छोटे प्रभाव और पावर ग्रिड के लिए कम आवश्यकता की तुलना उसी क्षमता के एकल-चरण वेल्डर से की जाती है।

3. पंक्ति वेल्डिंग संरचना: वेल्डिंग इलेक्ट्रोड के 6 सेट बीम पर स्थापित होते हैं और स्लाइड गाइड से लैस होते हैं जो क्षैतिज रूप से आगे बढ़ सकते हैं।वेल्डिंग स्पॉट की दूरी को समायोजित करना सुविधाजनक है, इसलिए यह अलग-अलग चुटकी के साथ काम के टुकड़ों को वेल्डिंग करने के लिए उपयुक्त है।पंक्ति वेल्डिंग इलेक्ट्रोड का वेल्डिंग कार्यक्रम लचीला है और विभिन्न प्रकार के वेल्डिंग कार्यक्रम उपलब्ध हैं।तो आप बीच से किनारे तक या किनारे से मध्य या एकल वेल्डिंग में वेल्ड करना चुन सकते हैं।वास्तव में वेल्डिंग प्रभाव की स्थिर, विश्वसनीय और अच्छी स्थिरता प्राप्त करें।

4. शीतलन प्रणाली: वेल्डिंग की प्रक्रिया के दौरान प्रतिरोध वेल्डर बहुत अधिक गर्मी उत्पन्न करेगा।गर्मी का स्रोत हो सकता है: इलेक्ट्रोड और वर्कपीस की वेल्डिंग या सिलिकॉन नियंत्रित और वेल्डिंग ट्रांसफॉर्मर जैसे घटकों का काम।वेल्डिंग की विश्वसनीयता सुनिश्चित करने के लिए घटकों के कामकाजी जीवन की रक्षा करने और वेल्डिंग इलेक्ट्रोड के नरम तापमान को नियंत्रित करने के लिए, इसे गर्मी को दूर करने के लिए ठंडा पानी चक्र अपनाने के लिए डिज़ाइन किया गया है।एयर कूल्ड प्रकार के ठंडा पानी को अपनाया जाता है।कूलिंग-वॉटर मशीन के रेफ्रिजरेटिंग सिस्टम के माध्यम से पानी के तापमान को पूर्व निर्धारित तापमान तक ठंडा करने के लिए मजबूर किया जाता है।शीतलन जल चक्र का उद्देश्य शीतलन-जल मशीन और जल भंडारण बॉक्स के जल पंप के माध्यम से प्राप्त किया जाता है।
