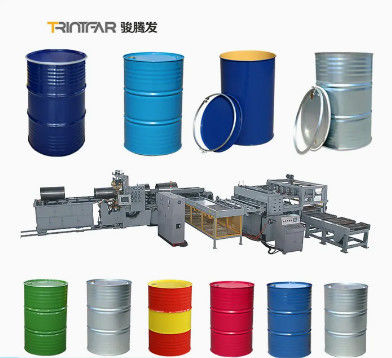

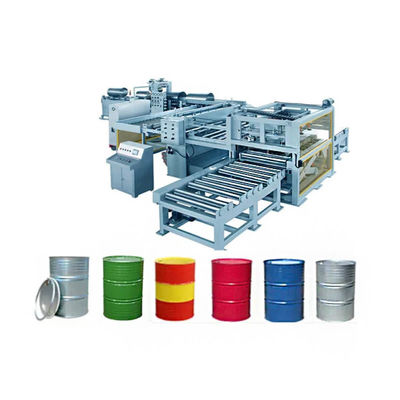

उत्पाद विवरण:
|
| क्षमता विन्यास: | 2-10 ड्रम/मिनट | ऑपरेटर्स: | लगभग 11 लोग |
|---|---|---|---|
| बिजली की खपत: | 1 kWh/ड्रम | वारंटी: | 1 वर्ष |
| Voltage: | 220V/380V/440v | बिक्री के बाद सेवा प्रदान की जाती है: | वीडियो तकनीकी सहायता |
| प्रमुखता देना: | 200L स्टील ड्रम उत्पादन लाइन,स्टील ड्रम उत्पादन लाइन |
||
कार्य प्रवाह:राउंडिंग → सीम वेल्डिंग → बीड/फ्लेंजिंग → कोरगेटिंग/डब्ल्यू बीडिंग → रिसाव टेस्ट (सीमिंग से पहले) → सीमिंग → लीकेज टेस्ट (सीमिंग के बाद) → क्लीन ऑयल, वाशिंग, फ़ास-फॉस्फोरिज़, वाशिंग → वाशिंग ड्रायिंग → बाहर पेंटिंग → पेंटिंग → कूलिंग → कूलिंग (बंद)
कुंडल गाड़ी: 3-इन -1 मोटर ड्राइव, हाइड्रोलिक अप/डाउन
अनिच्छुक एकक: हाइड्रोलिक ड्राइव, कोई पावर टर्निंग, कॉइल व्यास ф 508- ф 60 मिमी, अधिकतम लोड: 15 टन
7-रोलर लेवलर: 7 रोलर्स, मोटर की गति आवृत्ति द्वारा समायोज्य
माप सुविधा: जापान-निर्मित एसी सर्विस मोटर के माध्यम से लंबाई परिशुद्धता
शीट कटिंग मशीन: 3*1500 मिमी, पीएलसी नियंत्रित
ट्रांसपोर्टर: ऑटो वेल्डर को काटने की चादरें
ओवरलैप नियंत्रण: गाइड बार पदों ड्रम; Z-Bar वियोज्य पहनने वाली स्ट्रिप्स के माध्यम से आसान रखरखाव के साथ 2 मिमी ओवरलैप सुनिश्चित करता है और सटीक वेल्ड व्हील संपर्क के लिए एक प्रोफाइल नाक।
घंटा ग्लास रोल: सेंसर के साथ "गोल पोस्ट" फ्रेम पर घुड़सवार, क्रमिक आकार, सुसंगत ओवरलैप और कम से कम सतह अंकन सुनिश्चित करना; रखरखाव के लिए निचले रोल पिवट, ऊपरी रोल वायवीय सिलेंडर के साथ आकार सहिष्णुता के लिए समायोजित करता है।

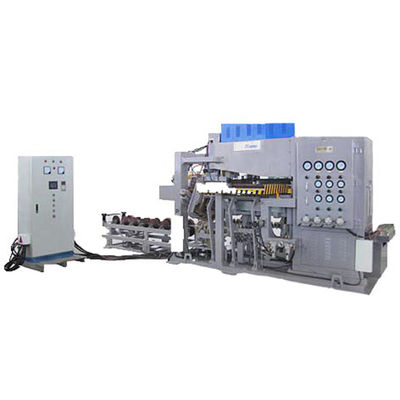

वेल्ड हेड: निरंतर गति के लिए गियरबॉक्स और वायवीय दबाव के साथ इन्वर्टर-नियंत्रित एसी मोटर; वेल्ड पहियों को भी पहनने के लिए, ऑटो-ल्यूबेड, और डाउनटाइम को कम करने के लिए मैन्युअल रूप से या अर्ध-स्वचालित रूप से छंटनी की जा सकती है।
वेल्ड हेड सिलेंडर स्लाइड: वेल्ड स्टार्ट पर बल और नम प्रतिक्रियाओं को स्थिर करने के लिए वायवीय सिलेंडर और धौंकनी वसंत के साथ हल्के मिश्र धातु राम पर मुहिम में लगा।
वेल्डिंग नियंत्रण: ऊर्जा-कुशल तीन-चरण एसी, एलसीडी डिस्प्ले के साथ नियंत्रण।
ट्रांसफार्मर: एसपी 350kva।
नियुक्ति रोल: वैकल्पिक।
उच्च दक्षता निकला हुआ किनारा गठन। कोल्ड-रोल्ड स्टील, पीएलसी नियंत्रित, हाइड्रोलिक ड्राइव के लिए उपयुक्त है। यूनिट पावर: 22kw।
12 मिमी समायोज्य बीडिंग बनाने के लिए 8 बेवल मोल्ड्स बाहर की ओर बढ़ते हैं। पीएलसी नियंत्रित, हाइड्रोलिक ड्राइव, यूनिट पावर: 15KW।
उच्च दक्षता निकला हुआ किनारा गठन। कोल्ड-रोल्ड स्टील, पीएलसी नियंत्रित, हाइड्रोलिक ड्राइव के लिए उपयुक्त है। यूनिट पावर: 22kw।
ऑटो लोड प्रेस और सीम वेल्डिंग। डबल मोटर्स और मुख्य शाफ्ट। सीएएम तंत्र रोल पहियों, समायोजित करने में आसान, पीएलसी नियंत्रित। यूनिट पावर: 41KW।
डिकॉइलिंग मशीन:
सात रोलर-साइज़िंग स्ट्रेटिंग मशीन:
कतरने की मशीन:
कवर प्रेसिंग मशीन (160 टन प्रेस)
डबल लॉकिंग प्रेसिंग मशीन (63 टन प्रेस)
स्वचालन:लोडिंग और अनलोडिंग पूरी तरह से स्वचालित हैं।
यूनिट पावर:15kw
तीन-रंग पेंटिंग:
इनर: वाटरप्रूफ पेंट
बाहरी: एसिड अल्कोहल चुंबकीय पेंट
आकार: l4.8m; W4M; H2.4m
3-पंक्ति ऊर्ध्वाधर सुखाना
तापमान नियंत्रण सीमा:कमरे का तापमान 200 डिग्री सेल्सियस, समायोज्य
तापमान नियंत्रण सटीकता:± 5 ° C
आकार:L36m; W2.6m; H2.1m
समारोह: बेकिंग के बाद कठोर लाह की सतह
शक्ति: 6.6 kW
क्षैतिज प्रकार का परीक्षण, एयर प्रेस 0.03mpa.Controlled द्वारा PLC, संपीड़ित एयर ड्राइविंग।
वेल्डिंग विधि:
यह उपकरण बेलनाकार रोलर्स के रूप में इलेक्ट्रोड के साथ एक रोल सीम वेल्डिंग विधि का उपयोग करता है। इलेक्ट्रोड की चौड़ाई स्टील प्लेट के अतिव्यापी खंड से अधिक है, जो संयुक्त की मोटाई पर नियंत्रण की अनुमति देती है। वेल्डिंग प्रक्रिया के दौरान, एक उच्च इलेक्ट्रोड दबाव और निरंतर वेल्डिंग वर्तमान लागू होते हैं। इलेक्ट्रोड दबाव, वेल्डिंग करंट और वेल्डिंग समय जैसे वेल्डिंग मापदंडों को नियंत्रित करके, स्थिर वेल्डिंग गुणवत्ता प्राप्त की जा सकती है। मशीन 516 मिमी (शंक्वाकार ड्रम के लिए) से लेकर 571.5 मिमी तक के व्यास के साथ धातु ड्रम के अनुदैर्ध्य सीम पर सीम वेल्डिंग प्रक्रिया करने में सक्षम है।
| ड्रम उत्पादन लाइन समाप्त होता है | |||||
| Sn। | प्रतिरूप संख्या। | नाम | इकाई | मात्रा | टिप्पणी |
| 1 | ST2311.00B | ऊपर की ओर की गाड़ी | तय करना | 1 | हाइड्रोलिक ड्राइव |
| 2 | STK2010.01.00C | असंबद्ध एकक | तय करना | 1 | हाइड्रोलिक ड्राइव ； मोटर गति का आवृत्ति नियंत्रण |
| 3 | STK1213100 | 9 रोलर्स लेवलर और माप सुविधा | तय करना | 1 | सर्वो नियंत्रण |
| 4 | ST1319.00 | लेवलर से कन्वेयर टू प्रेस मशीन स्क्रैप शीट-कटिंग मशीन | तय करना | 1 | |
| 5 | JD21-160 | कवर प्रेसिंग मशीन | तय करना | 2 | 160 टन |
| 6 | MJ571.5 | कवर और नीचे के लिए मोल्ड | तय करना | 2 | |
| 7 | ST1318.00 | प्री-कॉइल और स्प्री गोंद मशीन के लिए कवर के लिए कन्वेयर | तय करना | 2 | कन्वेयर और स्टैकिंग शामिल करें |
| 8 | YJX200900 | पूर्व-कॉइल और स्प्री गोंद मशीन | तय करना | 2 | पीएलसी नियंत्रण; |
| 9 | एसटी -1001 | ड्रम लिड्स के लिए ऑटो स्टैकिंग | तय करना | 2 | |
| 10 | Q11-2000 | स्क्रैप शीट-कटिंग मशीन | तय करना | 1 | 3*2000 मिमी |
| 11 | KJKZ2011.00 | विद्युत नियंत्रण बक्से | तय करना | 1 | |
| 12 | KJ2011.02.00 | हाइड्रोलिक स्टेशन | तय करना | 1 | |
| स्वचालित पंचिंग 2 ′ और 3/4 ′ होल और लॉकिंग 2 ′ और 3/4 ′ क्लोजर | |||
| Sn। | नाम | इकाई | मात्रा |
| 1 | गहरी गले की शक्ति 63 टन प्रेस | तय करना | 2 |
| 2 | डबल प्रेसिंग मोल्ड | तय करना | 1 |
| 3 | डबल लॉकिंग मोल्ड | तय करना | 1 |
| 4 | आवरण के लिए ऑटो परिवहन लाइन | तय करना | 1 |
| 5 | विद्युत नियंत्रण तंत्र | तय करना | 1 |
| लंबाई लाइन में कट (ड्रम शरीर के लिए) | |||||
| Sn। | प्रतिरूप संख्या। | नाम | इकाई | मात्रा | टिप्पणी |
| 1 | ST2311.00B | ऊपर की ओर की गाड़ी | तय करना | 1 | हाइड्रोलिक ड्राइव |
| 2 | STK2010.01.00C | एकजुट होना | तय करना | 1 | हाइड्रोलिक ड्राइव |
| 3 | STK1213100 | 9 रोलर्स लेवलर मशीन | तय करना | 1 | आवृत्ति समायोजित गति |
| 4 | STK1213200 | माप सुविधा | तय करना | 1 | इमदो मोटर |
| 5 | Q11-1500 | चादर काटने की मशीन | तय करना | 1 | 3*1500 मिमी |
| 6 | KJKZ2011 | विद्युत नियंत्रण बक्से | तय करना | 1 | |
| 7 | KJ2011.02.00 | हाइड्रोलिक स्टेशन | तय करना | 1 | |
| स्टील ड्रम बॉडी प्रोडक्शन लाइन | |||||
| Sn। | प्रतिरूप संख्या। | नाम | इकाई | मात्रा | टिप्पणी |
| 1 | Kjjq.00 | कंवायर | प्रतिच्छेदन रेखा | ||
| 2 | FHJ-2550-2 | ऑटो-वेल्डर मशीन | तय करना | 1 | तीन-चरण मध्यम आवृत्ति इन्वर्टर |
| 3 | Yp-line201 | वेल्डिंग लाइन रोलिंग संघनन और लोहे की जीभ को काटें | तय करना | 2 | |
| 4 | STG2201.00 | निकला हुआ किनारा मशीन | तय करना | 1 | मल्टी वर्किंग-स्टेप चेन और इलेक्ट्रिक कंट्रोल हाइड्रोलिक कंट्रोल शामिल हैं |
| 5 | STG2203.00 | बीडिंग मशीन | तय करना | 1 | मल्टी वर्किंग-स्टेप चेन और इलेक्ट्रिक कंट्रोल हाइड्रोलिक कंट्रोल शामिल हैं |
| 6 | STG2202। 00 | नालीदार मशीन | तय करना | 1 | मल्टी वर्किंग-स्टेप चेन और इलेक्ट्रिक कंट्रोल हाइड्रोलिक कंट्रोल शामिल हैं |
| 7 | STG1005.00 | वेल्डिंग लाइन रिसाव परीक्षण मशीन | तय करना | 1 | मल्टी वर्किंग-स्टेप चेन और इलेक्ट्रिक कंट्रोल हाइड्रोलिक कंट्रोल शामिल हैं |
| 8 | ST2204.05.00 | ड्रम के लिए ऑटो फीडिंग समाप्त होता है | तय करना | 1 | मल्टी वर्किंग-स्टेप चेन और इलेक्ट्रिक कंट्रोल शामिल हैं |
| 9 | ST2204.00X | सीमिंग मशीन | तय करना | 1 | मल्टी वर्किंग-स्टेप चेन और इलेक्ट्रिक कंट्रोल हाइड्रोलिक कंट्रोल शामिल हैं |
| 10 | STG1005.00 | रिसाव परीक्षण मशीन | तय करना | 1 | |
| रियर ट्रीटमेंट (वॉश, ड्राईिंग, पेंटिंग सिस्टम, आदि) | ||||
| Sn। | नाम | इकाई | मात्रा | टिप्पणी |
| 1 | लिफ्ट मशीन | तय करना | 1 | |
| 2 | धोना, सफाई और परिवहन | तय करना | 1 | |
| 3 | सूखने और परिवहन | तय करना | 1 | |
| 4 | टर्निंग मशीन | तय करना | 2 | |
| 5 | पेंटिंग रूम (बाहर) | तय करना | 2 | 3 रंग |
| 6 | सामने वितरक | तय करना | 2 | |
| 7 | ऊर्ध्वाधर तीन चैनल सुखाने वाले उपकरण | तय करना | 1 | (बाहर) |
| 8 | शीतलक | तय करना | 1 | |
| 9 | रियर डिस्ट्रीब्यूटर | तय करना | 1 | |
