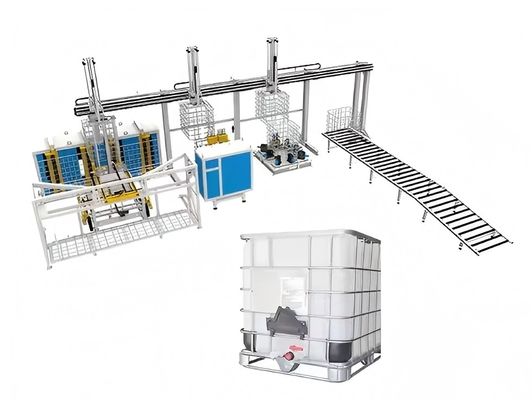

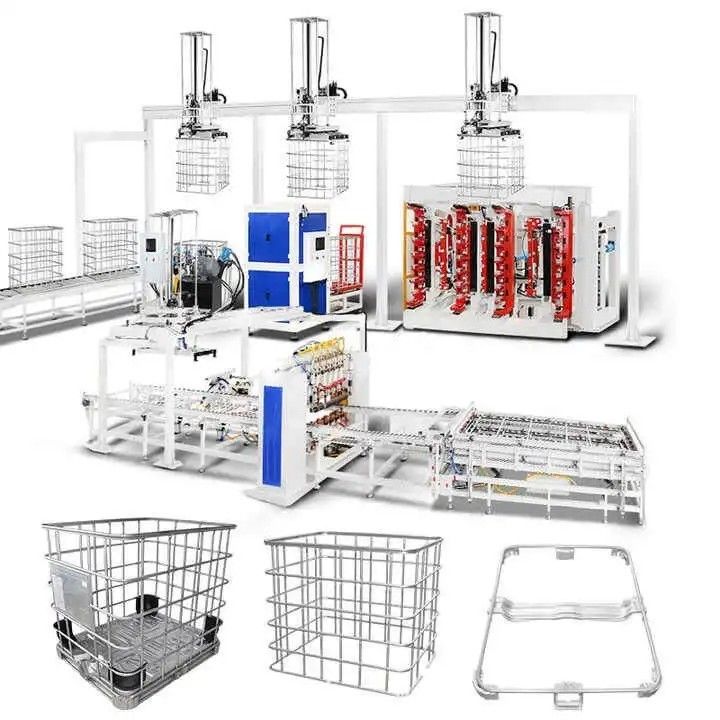

IBC कंटेनर टैंक टोट फ्रेम वेल्डिंग मशीन

IBC कंटेनर टैंक टोट फ्रेम वेल्डिंग मशीन
IBC कंटेनर टैंक टोट फ्रेम वेल्डिंग मशीन IBC कंटेनर टैंक टोट फ्रेम वेल्डिंग मशीन IBC कंटेनर टैंक टोट फ्रेम वेल्डिंग मशीन IBC कंटेनर टैंक टोट फ्रेम वेल्डिंग मशीन IBC कंटेनर टैंक टोट फ्रेम वेल्डिंग मशीन IBC कंटेनर टैंक टोट फ्रेम वेल्डिंग मशीन

बड़ी छवि :  IBC कंटेनर टैंक टोट फ्रेम वेल्डिंग मशीन

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Trintfar
प्रमाणन: CE
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1
मूल्य: 10000~80000
पैकेजिंग विवरण: लकड़ी के ब्रैकेट/लकड़ी के केस
प्रसव के समय: 90~120
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी

IBC कंटेनर टैंक टोट फ्रेम वेल्डिंग मशीन

वर्णन
ट्रेडमार्क: ट्रिनफ़र उत्पत्ति: चीन
उत्पादन क्षमता: प्रति माह 50 सेट/सेट क्षमता विन्यास: 150-200pcs/8h
ऑपरेटर्स: मैनुअल लाइन (7-8 लोग (स्वचालित लाइन) 5-6 लोग) उपकरण बिजली वितरण: 550 किलोवाट
वायु की आवश्यकता: 1.1m³/मिनट पानी की आवश्यकता: 10-25m g/h
प्रमुखता देना:

Tote Frame Welding Machine

,

Tank Tote Frame Welding Machine

,

IBC Container Tank Tote Frame Welding

कार्यप्रवाह
IBC कंटेनर टैंक टोट फ्रेम वेल्डिंग मशीन 0

कार्य प्रवाह:

फ्रेम प्रोसेसिंग:
फ्रेम वेल्डिंग → फ्रेम बेंडिंग → पाइप → इंसर्टिंग और लॉकिंग → फ्रेम पंचिंग और होल मेकिंग

बेस प्रोसेसिंग: बेस पाइप बेंडिंग मशीन → बेस वेल्डिंग


मुख्य उपकरण

फ्रेम प्रोसेसिंग मशीन

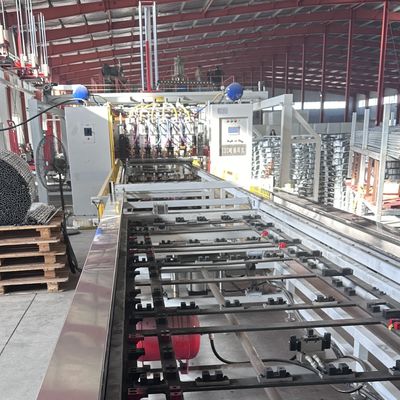

  फ्रेम वेल्डिंग मशीन

वेल्डिंग दक्षता: 45 सेकंड/पीसी

उच्च कठोरता और स्थिर संचालन के लिए प्रबलित गैन्ट्री संरचना।

ऊर्जा-कुशल वेल्डिंग के लिए मध्यम-आवृत्ति इन्वर्टर बिजली आपूर्ति।

6 वेल्डिंग हेड और पावर सिस्टम, प्रत्येक विश्वसनीय वेल्ड स्पॉट के लिए स्वतंत्र वर्तमान समायोजन के साथ।

निरंतर संचालन के लिए डबल-लेयर फीडर डिज़ाइन: जबकि एक फीडर वेल्ड करता है, दूसरा सामग्री लोड करता है।

सटीक स्थिति के लिए सर्वो-संचालित स्टेपिंग बेल्ट के साथ स्वचालित स्टेपिंग वेल्डिंग।

स्वचालित डिमोल्डिंग: अनलोडिंग के लिए तैयार करने के लिए वेल्डिंग के बाद सिलेंडर बाहर निकालता है।

स्वचालित अनलोडिंग: सर्वो-नियंत्रित ग्रैबर वेल्ड किए गए उत्पाद को निर्दिष्ट स्थिति में ले जाता है, जिससे श्रम कम होता है और दक्षता में सुधार होता है। आसान परिवहन के लिए 90° रोटेटिंग अनलोडिंग फीडर।
IBC कंटेनर टैंक टोट फ्रेम वेल्डिंग मशीन 1
फ्रेम बेंडिंग मशीन

उच्च झुकने की सटीकता, स्थिर संचालन और दक्षता के लिए संपूर्ण-फ्रेम प्रोसेसिंग। हर 15-20 सेकंड में एक फ्रेम झुकता है।

फ्रेम विकर्ण सटीकता सुनिश्चित करता है विशेष बेंडिंग बैलेंस सिस्टम।

उच्च स्वचालन के लिए एचएमआई + पीएलसी नियंत्रण।

कर्मियों को कम करने के लिए स्वचालित लोडिंग/अनलोडिंग के लिए मैनिपुलेटर विकल्प।

विभिन्न पाइपों को मोड़ने के लिए त्वरित मोल्ड परिवर्तन।

तेजी से प्रतिक्रिया, कम जड़ता और उच्च परिशुद्धता के साथ सर्वो हाइड्रोलिक सिस्टम।

मॉड्यूलर डिज़ाइन ग्राहक की ज़रूरतों के आधार पर स्वचालन के लिए अनुकूलन की अनुमति देता है।
IBC कंटेनर टैंक टोट फ्रेम वेल्डिंग मशीन 2 IBC कंटेनर टैंक टोट फ्रेम वेल्डिंग मशीन 3
फ्रेम लॉकिंग मशीन

दक्षता और गुणवत्ता: लॉकिंग प्रक्रिया को पूरा होने में लगभग 25-30 सेकंड लगते हैं।

उच्च सम्मिलन सटीकता, मजबूत लॉकिंग, स्थिर और कुशल संचालन के लिए एक पूरे के रूप में संसाधित मशीन फ्रेम।

उच्च स्वचालन के लिए एचएमआई + पीएलसी नियंत्रण।

कर्मियों को कम करने के लिए स्वचालित लोडिंग/अनलोडिंग के लिए मैनिपुलेटर विकल्प।

आसान मोल्ड प्रतिस्थापन के साथ विभिन्न लॉकिंग पाइप आवश्यकताओं को पूरा करने के लिए त्वरित मोल्ड परिवर्तन।

तेजी से प्रतिक्रिया, कम जड़ता और उच्च परिशुद्धता के साथ सर्वो हाइड्रोलिक सिस्टम।

मॉड्यूलर डिज़ाइन ग्राहक की ज़रूरतों के आधार पर स्वचालन के अनुकूलन की अनुमति देता है।
  IBC कंटेनर टैंक टोट फ्रेम वेल्डिंग मशीन 4
पंचिंग और होल मेकिंग मशीन

दक्षता और गुणवत्ता: लॉकिंग प्रक्रिया को पूरा होने में लगभग 25-30 सेकंड लगते हैं।

मशीन फ्रेम: उच्च परिशुद्धता, स्थिर और कुशल संचालन के लिए संपूर्ण-शरीर प्रसंस्करण।

नियंत्रण प्रणाली: उच्च स्वचालन के लिए एचएमआई + पीएलसी।

मैनिपुलेटर: कर्मियों को कम करने के लिए स्वचालित लोडिंग/अनलोडिंग के लिए विकल्प।

त्वरित मोल्ड परिवर्तन: विभिन्न पाइप पंचिंग आवश्यकताओं को पूरा करने के लिए आसानी से मोल्ड बदलें।

सर्वो हाइड्रोलिक सिस्टम: तेज़ प्रतिक्रिया, कम जड़ता और उच्च परिशुद्धता।

मॉड्यूलर डिज़ाइन: ग्राहक की ज़रूरतों के आधार पर अनुकूलन योग्य स्वचालन।


बेस प्रोसेसिंग मशीन

बेस पाइप बेंडिंग मशीन बेस पाइप वेल्डिंग मशीन


IBC कंटेनर टैंक टोट फ्रेम वेल्डिंग मशीन 5




IBC कंटेनर टैंक टोट फ्रेम वेल्डिंग मशीन 6


डिज़ाइन:बेस फ्रेम वेल्डिंग के लिए 7 वेल्डिंग हेड के साथ क्षैतिज संरचना। ऑपरेटर को केवल लोड/अनलोड करने की आवश्यकता है; वेल्डिंग स्वचालित है।

पावर:3 सेट एमएफ डीसी 160केवीए।

लाभ:उत्पाद की गुणवत्ता और उत्पादन दर में सुधार करता है, लागत कम करता है, और मैनुअल वेल्डिंग के कारण होने वाली अस्थिरता को समाप्त करता है। उच्च स्वचालन और उत्पादन दक्षता।
अन्य जानकारी

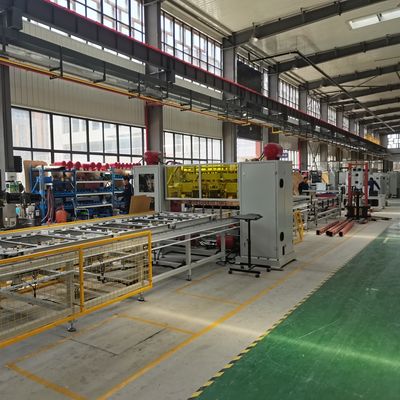

आईबीसी केज फ्रेम उत्पादन लाइन लेआउट आरेख
IBC कंटेनर टैंक टोट फ्रेम वेल्डिंग मशीन 7 IBC कंटेनर टैंक टोट फ्रेम वेल्डिंग मशीन 8

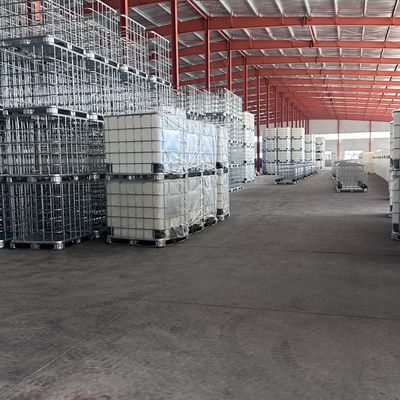

उत्पादन परिणाम
IBC कंटेनर टैंक टोट फ्रेम वेल्डिंग मशीन 9

तकनीकी सेवाएं

ग्राहक-केंद्रितता का पालन करें और अपनी कंपनी को स्थापना, कमीशनिंग, प्रशिक्षण और रखरखाव जैसी व्यापक पूर्व-बिक्री और बिक्री के बाद की सेवाएं प्रदान करें।

पूर्व-बिक्री सेवा: अनुबंध पर हस्ताक्षर करने से पहले, कंपनी ग्राहकों को विभिन्न उत्पादन प्रक्रिया समाधान और उपकरण के लिए तकनीकी परामर्श सेवाएं प्रदान करती है।

स्थापना और कमीशनिंग: अनुबंध के अनुसार, हमारी कंपनी निर्दिष्ट समय के भीतर उपयोगकर्ता द्वारा निर्दिष्ट स्थापना स्थल पर उपकरण को सुरक्षित रूप से परिवहन करेगी, और साइट पर स्थापित करने के लिए तकनीकी सेवा इंजीनियरों को भेजेगी। जब उपयोगकर्ता के पास बुनियादी स्थापना और कमीशनिंग स्पेयर पार्ट्स होते हैं, तो तकनीकी सेवा इंजीनियर उपयोगकर्ता के लिए मशीन को स्थापित और डिबग करेंगे, यह सुनिश्चित करते हुए कि स्थापना और कमीशनिंग साइट का वातावरण साफ, स्वच्छ और व्यवस्थित है।

बिक्री के बाद प्रशिक्षण: कंपनी खरीदार की साइट या विक्रेता के प्रशिक्षण केंद्र में मुफ्त तकनीकी प्रशिक्षण (न्यूनतम 5 दिन) प्रदान करती है। मुख्य विषयों में शामिल हैं:

  • -नियंत्रण सॉफ्टवेयर का उपयोग
  • -पावर ऑन/ऑफ प्रक्रियाएं
  • -पैनल और सॉफ्टवेयर पैरामीटर सेटिंग्स
  • -बुनियादी मशीन की सफाई और रखरखाव
  • -सामान्य हार्डवेयर विफलताओं को संभालना
  • -परिचालन सावधानियां

उपकरण रखरखाव

  • -अंतिम स्वीकृति के बाद एक साल की वारंटी;
  • -ग्राहक सेवा प्रतिक्रिया समय 24 घंटे के भीतर है;
  • -वारंटी अवधि के बाद सशुल्क मरम्मत प्रदान की जाती है।

उपकरण विन्यास सूची

नहीं उपकरण का नाम इकाई मात्रा मुख्य कार्य
1 मेष गैन्ट्री वेल्डिंग मशीन इकाई 1 मेष मल्टी-पॉइंट वेल्डिंग
2 मेष स्वचालित फीडिंग मशीन सेट 1 लंबी और छोटी ट्यूबों का स्वचालित लोडिंग
3 मेष सामग्री लेने वाला मैनिपुलेटर इकाई 1 मेष अनलोडिंग (स्टैकिंग)
4 चार-अक्ष बेंडिंग मशीन सेट 1 मेष का झुकना और बनाना जिसमें संकोचन सिर हो
5 लॉकिंग मशीन सेट 1 मेष का झुकना और इंटरलॉकिंग
6 चपटा पंचिंग मशीन सेट 1 फ्रेम के नीचे की ट्यूब की पंचिंग और कटिंग
7 फ्रेम मैनिपुलेटर सेट 1 फ्रेम को पकड़ने के लिए तीन मैनिपुलेटर ऊपर और नीचे घूमते हैं
8 स्टील फुट वेल्डिंग मशीन सेट 1 नीचे के फ्रेम के स्टील पैरों की वेल्डिंग
9 स्टील फुट वेल्डिंग मशीन सामग्री लेने वाला मैनिपुलेटर सेट 1 वेल्डिंग के बाद नीचे के फ्रेम को निकालना, स्थानांतरित करना और स्टैक करना
10 स्वचालित एयरटाइट मशीन सेट 1 लाइनर की जकड़न का परीक्षण
11 नीचे के पाइप के लिए स्वचालित डबल बेंडिंग मशीन सेट 1 नीचे की ट्यूब का संकोचन, एम्बॉसिंग और झुकना
12 कंपन परीक्षण मंच सेट 1 आईबीसी बैरल की दृढ़ता और सुरक्षा का परीक्षण
