उत्पाद विवरण:
|
| Painting Method: | High-pressure painting without air, fuel heating | HS Code: | 8515219000 |
|---|---|---|---|
| Cooling Way: | Water Cooling | Total Power of Equipment: | 48KW |
| Production Capacity: | Cutting 15 times/minute | Machine Type: | Welding Manipulator |
| Core Technology: | 7 layers of circle rolling technology | Welding Way: | Seam Welding |
कार्यप्रवाह:घुमावदार → सीम वेल्डिंग → मोती/फ्लैंगिंग → घुमावदार/डब्ल्यू मोती → रिसाव परीक्षण (सीमिंग से पहले) → सीमिंग → रिसाव परीक्षण (सीमिंग के बाद) → साफ तेल, धोने, फे-फोस्फोरिस,धोना → धोना सूखना → बाहरी पेंटिंग → बाहरी पेंटिंग के बाद सूखना → ठंडा करना → भंडारण (ऑफलाइन)
कॉइल कार्ट: 3-इन-1 मोटर ड्राइव, हाइड्रोलिक ऊपर/नीचे
अनकोइल यूनिट: हाइड्रोलिक ड्राइव, कोई पावर टर्निंग, कॉइल व्यास Ф508-Ф610mm, अधिकतम भारः 15 टन
7-रोलर लेवलर: 7 रोलर्स, मोटर की गति आवृत्ति से समायोज्य
माप सुविधा: जापान निर्मित ए.सी. सेवा मोटर के माध्यम से लंबाई सटीकता
शीट काटने की मशीन: 3*1500 मिमी, पीएलसी नियंत्रित
वाहक: ऑटो वेल्डर को काटने वाली चादरें पहुंचाएं
ओवरलैप नियंत्रण: गाइड बार ड्रम की स्थिति; Z-बार 2 मिमी ओवरलैप को सुनिश्चित करता है, जो हटाने योग्य पहनने वाली स्ट्रिप्स और सटीक वेल्ड व्हील संपर्क के लिए प्रोफाइल नाक के माध्यम से आसान रखरखाव के साथ है।
घंटों का ग्लास रोल: सेंसरों के साथ लक्ष्य पोस्ट फ्रेम पर माउंट किया गया, धीरे-धीरे आकार, सुसंगत ओवरलैप और न्यूनतम सतह अंकन सुनिश्चित करता है; रखरखाव के लिए निचले रोल पिवोट,ऊपरी रोल प्यूमेटिक सिलेंडरों के साथ आकार सहिष्णुता के लिए समायोजित करता है.

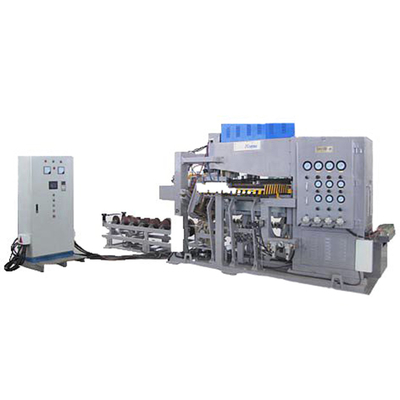

वेल्ड हेड: एसईडब्ल्यू इन्वर्टर-नियंत्रित एसी मोटर गियरबॉक्स और लगातार गति के लिए वायवीय दबाव के साथ; वेल्ड पहियों को समान पहनने के लिए क्रॉस-इंडेक्स किया गया, ऑटो-लिबर्ड,और डाउनटाइम को कम करने के लिए मैन्युअल या अर्ध स्वचालित रूप से ट्रिम किया जा सकता है.
वेल्ड हेड सिलेंडर स्लाइड: लोअर वेल्ड हेड, हल्के मिश्र धातु के राम पर लगाया गया है, जिसमें वेल्ड स्टार्ट के समय बल को स्थिर करने और प्रतिक्रियाओं को कम करने के लिए वायवीय सिलेंडर और ब्लोव स्प्रिंग हैं।
वेल्डिंग नियंत्रण: ऊर्जा-कुशल तीन-चरण एसी, एलसीडी डिस्प्ले के साथ नियंत्रण।
ट्रांसफार्मर: SP 350KVA.
पैलेटिंग रोल: वैकल्पिक.
उच्च दक्षता वाले फ्लैंज गठन. ठंडा लुढ़का हुआ स्टील के लिए उपयुक्त, पीएलसी नियंत्रित, हाइड्रोलिक ड्राइव. इकाई शक्तिः 22KW.
12 मिमी समायोज्य मोती बनाने के लिए 8 कंक्रीट मोल्ड के साथ। पीएलसी नियंत्रित, हाइड्रोलिक ड्राइव, इकाई शक्तिः 15KW।
उच्च दक्षता वाले फ्लैंज गठन. ठंडा लुढ़का हुआ स्टील के लिए उपयुक्त, पीएलसी नियंत्रित, हाइड्रोलिक ड्राइव. इकाई शक्तिः 22KW.
ऑटो लोड प्रेस और सीम वेल्डिंग. डबल मोटर्स और मुख्य शाफ्ट. कैम तंत्र रोल पहियों, समायोजित करने में आसान, पीएलसी नियंत्रित. इकाई शक्तिः 41KW.
डिकोइलिंग मशीन:
सात रोलर-साइजिंग स्ट्रेटनिंग मशीन:
कतरनी करने वाली मशीन:
कवर प्रेसिंग मशीन (160 टन प्रेस)
डबल लॉकिंग प्रेसिंग मशीन ((63 टन प्रेस)
स्वचालन:लोडिंग और अनलोडिंग पूरी तरह से स्वचालित है।
इकाई शक्तिः15 किलोवाट
तीन रंग की पेंटिंगः
अंदर: जलरोधक पेंट
बाहरीः एसिड अल्कोहल चुंबकीय पेंट
आकारः L4.8m; W4m; H2.4m
तीन पंक्तियों में ऊर्ध्वाधर सुखाने
तापमान नियंत्रण सीमाःकमरे का तापमान 200°C, समायोज्य
तापमान नियंत्रण की सटीकता:±5°C
आकारःL36M; W2.6M; H2.1M
कार्यपकाए जाने के बाद कठोर लेक सतह
शक्ति: 6.6 किलोवाट
क्षैतिज प्रकार का परीक्षण, वायु दबाव 0.03Mpa.पीएलसी द्वारा नियंत्रित, संपीड़ित वायु ड्राइविंग।
वेल्डिंग विधिः
इस उपकरण में रोल सीम वेल्डिंग विधि का उपयोग किया जाता है, जिसमें सिलेंडर रोल के रूप में इलेक्ट्रोड होते हैं। इलेक्ट्रोड की चौड़ाई स्टील प्लेट के ओवरलैप सेक्शन से अधिक होती है,जोड़ की मोटाई पर नियंत्रण की अनुमति देता हैवेल्डिंग प्रक्रिया के दौरान, एक उच्च इलेक्ट्रोड दबाव और निरंतर वेल्डिंग करंट लागू किया जाता है। वेल्डिंग मापदंडों जैसे कि इलेक्ट्रोड दबाव, वेल्डिंग करंट और वेल्डिंग समय को नियंत्रित करके, वेल्डिंग समय को नियंत्रित किया जाता है।स्थिर वेल्डिंग गुणवत्ता प्राप्त की जा सकती हैयह मशीन धातु के ड्रमों के 516 मिमी (गोलाकार ड्रमों के लिए) से 571.5 मिमी तक के व्यास के अनुदैर्ध्य सीमों पर सीम वेल्डिंग प्रक्रिया करने में सक्षम है।
| ड्रम उत्पादन लाइन समाप्त होता है | |||||
| एस.एन. | मॉडल नं. | नाम | इकाई | मात्रा | नोट |
| 1 | ST2311.00B | अप-कोइल कार्ट | सेट | 1 | हाइड्रोलिक ड्राइव |
| 2 | STK2010.01.00C | अनरोलिंग यूनिट | सेट | 1 | हाइड्रोलिक ड्राइव;मोटर की गति का आवृत्ति नियंत्रण |
| 3 | STK1213100 | 9 रोलर्स लेवलर और मापने की सुविधा | सेट | 1 | सर्वो नियंत्रण |
| 4 | ST1319.00 | लेवलर से प्रेसर मशीन तक कन्वेयर स्क्रैप शीट-कटिंग मशीन | सेट | 1 | |
| 5 | JD21-160 | कवर प्रेसिंग मशीन | सेट | 2 | 160 टन |
| 6 | MJ571.5 | ढक्कन और तल के लिए मोल्ड | सेट | 2 | |
| 7 | ST131800 | प्री-कोइल और स्प्रे गोंद मशीन के लिए कवर के लिए कन्वेयर | सेट | 2 | कन्वेयर और स्टैकिंग शामिल करें |
| 8 | YJX200900 | प्री-कोइल और स्प्रे गोंद मशीन | सेट | 2 | पीएलसी नियंत्रण; |
| 9 | St-1001 | ड्रम ढक्कन के लिए ऑटो स्टैकिंग | सेट | 2 | |
| 10 | Q11-2000 | स्क्रैप शीट काटने की मशीन | सेट | 1 | 3*2000 मिमी |
| 11 | KJKZ2011.00 | विद्युत नियंत्रण बॉक्स | सेट | 1 | |
| 12 | केजे2011.02.00 | हाइड्रोलिक स्टेशन | सेट | 1 | |
| स्वचालित छिद्रण 2′& 3/4′ और लॉक 2′& 3/4′ बंद करना | |||
| एस.एन. | नाम | इकाई | मात्रा |
| 1 | गहरे गले की शक्ति 63 टन प्रेस | सेट | 2 |
| 2 | डबल प्रेसिंग मोल्ड | सेट | 1 |
| 3 | डबल लॉक मोल्ड | सेट | 1 |
| 4 | कवर के लिए ऑटो ट्रांसपोर्ट लाइन | सेट | 1 |
| 5 | विद्युत नियंत्रण प्रणाली | सेट | 1 |
| लंबाई रेखा (ड्रम शरीर के लिए) के लिए कटौती | |||||
| एस.एन. | मॉडल नं. | नाम | इकाई | मात्रा | नोट |
| 1 | ST2311.00B | अप-कोइल कार्ट | सेट | 1 | हाइड्रोलिक ड्राइव |
| 2 | STK2010.01.00C | अनकोइल इकट्ठा करें | सेट | 1 | हाइड्रोलिक ड्राइव |
| 3 | STK1213100 | 9 रोलर्स लेवलर मशीन | सेट | 1 | आवृत्ति समायोजन गति |
| 4 | STK1213200 | मापने की सुविधा | सेट | 1 | सर्वो मोटर |
| 5 | Q11-1500 | शीट काटने की मशीन | सेट | 1 | 3*1500 मिमी |
| 6 | KJKZ2011 | विद्युत नियंत्रण बॉक्स | सेट | 1 | |
| 7 | केजे2011.02.00 | हाइड्रोलिक स्टेशन | सेट | 1 | |
| स्टील ड्रम बॉडी प्रोडक्शन लाइन | |||||
| एस.एन. | मॉडल नं. | नाम | इकाई | मात्रा | नोट |
| 1 | KJJQ.00 | कन्वेयर | काटने की रेखा | ||
| 2 | एफएचजे-250-2 | ऑटो वेल्डर मशीन | सेट | 1 | थ्री-फेज मध्यम आवृत्ति इन्वर्टर |
| 3 | YP-लाइन201 | वेल्डिंग लाइन रोलिंग संपीड़न और लोहे की जीभ काट | सेट | 2 | |
| 4 | STG2201.00 | एक्सट्रूज़न फ्लैंज मशीन | सेट | 1 | बहु-कार्य चरण श्रृंखला और विद्युत नियंत्रण हाइड्रोलिक नियंत्रण शामिल है |
| 5 | STG2203.00 | मोती बनाने की मशीन | सेट | 1 | बहु-कार्य चरण श्रृंखला और विद्युत नियंत्रण हाइड्रोलिक नियंत्रण शामिल है |
| 6 | STG2202.00 | तरंग बनाने की मशीन | सेट | 1 | बहु-कार्य चरण श्रृंखला और विद्युत नियंत्रण हाइड्रोलिक नियंत्रण शामिल है |
| 7 | STG1005.00 | वेल्डिंग लाइन रिसाव परीक्षण मशीन | सेट | 1 | बहु-कार्य चरण श्रृंखला और विद्युत नियंत्रण हाइड्रोलिक नियंत्रण शामिल है |
| 8 | ST2204.05.00 | ड्रम के अंत के लिए ऑटो फ़ीडिंग | सेट | 1 | बहु-कार्य चरण श्रृंखला और विद्युत नियंत्रण शामिल है |
| 9 | ST2204.00X | सिलाई करने वाली मशीन | सेट | 1 | बहु-कार्य चरण श्रृंखला और विद्युत नियंत्रण हाइड्रोलिक नियंत्रण शामिल है |
| 10 | STG1005.00 | रिसाव परीक्षण मशीन | सेट | 1 | |
| पीठ उपचार (धोने, सूखने, पेंटिंग प्रणाली, आदि) | ||||
| एस.एन. | नाम | इकाई | मात्रा | नोट |
| 1 | लिफ्ट मशीन | सेट | 1 | |
| 2 | धुलाई, सफाई और परिवहन | सेट | 1 | |
| 3 | सूखी और परिवहन | सेट | 1 | |
| 4 | घुमावदार मशीन | सेट | 2 | |
| 5 | पेंटिंग रूम (बाहर) | सेट | 2 | तीन रंग |
| 6 | सामने का वितरक | सेट | 2 | |
| 7 | ऊर्ध्वाधर तीन-चैनल सुखाने के उपकरण | सेट | 1 | (बाहर) |
| 8 | शीतलन | सेट | 1 | |
| 9 | पीछे का वितरक | सेट | 1 | |
