उत्पाद विवरण:
|
| मशीनरी क्षमता:: | 120मी/मिनट | वारंटी सेवा के बाद: | वीडियो तकनीकी सहायता |
|---|---|---|---|
| स्वचालित ग्रेड: | स्वचालित | स्थिति: | नया |
| वोल्टेज: | 220V/380V | शक्ति(डब्ल्यू): | 220-450KW |
| नाम: | उच्च दक्षता वाली चीन स्टील प्लेट रेडिएटर उत्पादन लाइन | मुख्य घटक:: | पीएलसी, इंजन, बियरिंग, गियरबॉक्स, मोटर, दबाव पोत, गियर, |
पैनल ट्रस लोडिंग मशीनस्टैक्ड सामग्रियों का मैन्युअल लोडिंग फ़ीडिंग प्लेटफॉर्म कारों पर बूम कार का उपयोग करके, प्रत्येक तरफ दो सामग्री प्लेसमेंट पोजीशन के साथ।ट्रस ग्रिपर स्वचालित रूप से प्लेट कार के दोनों ओर से सामग्री पकड़ता है और उन्हें कन्वेयर लाइन पर रखता है। केंद्र clamping स्थिति तंत्र कन्वेयर पर पैनल संरेखित करता है। सर्वो-चालित तंत्र दोनों पक्षों पर स्पॉट वेल्डिंग के लिए बोर्ड को प्री-स्पॉट वेल्डिंग मशीन में ले जाता है। |
पानी के चैनल रिंग लोडिंग और प्रेसिंग मशीनजलमार्ग के अंगूठी में दोहरी-ट्रैक प्रणाली के साथ कंपन प्लेट फ़ीडिंग का उपयोग किया जाता है।प्रत्येक पक्ष पर दो दबाने वाले सिर सामने और पीछे की ओर जलमार्ग के छल्ले को दबाते हैं। सामग्री ट्रांसमिशन में रोलर फ़ीडिंग का प्रयोग किया जाता है। |
मोड़ने और इकट्ठा करने की मशीनतेज़ और सटीक फ्लिपिंग।ट्रांसमिशन के लिए उच्च गुणवत्ता वाली चेन; ड्राइव के रूप में 400W रिडक्शन मोटर। सटीक मोड़ की स्थिति के लिए सेंसर के साथ गियर कम करने वाली मोटर। स्वचालित नियंत्रण, कोई मैनुअल हस्तक्षेप नहीं। घुमावदार शरीर, लोडिंग डिवाइस, विद्युत कंसोल, ऑपरेटिंग सिस्टम, और सुरक्षा बाड़ से बना है।और संचालन के बीच कुशल सामग्री हस्तांतरण. |
पैनल प्री-स्पॉट पोजिशनिंग वेल्डिंग मशीनपैनल स्वचालित रूप से कन्वेयर रैक पर वेल्डिंग स्टॉप स्थिति में बहता है, और दोनों पक्षों के वेल्डर प्री-स्पॉट वेल्डिंग शुरू करते हैं। केवल एक पंक्ति के लिए प्री-स्पॉट वेल्डिंग की आवश्यकता होती है।AC DN75 बिजली की आपूर्ति का 1 सेट का उपयोग करता है. |
पैनल गैन्ट्री मल्टी स्पॉट वेल्डिंग मशीनवेल्डिंग के लिए 3 गैन्ट्री मल्टी-स्पॉट वेल्डिंग मशीनें। प्रत्येक इकाई में 18 सेट सिलेंडर वेल्डिंग जोड़ हैं। एक समय में एक पंक्ति के वेल्डर जोड़ों को वेल्डिंग के लिए एसी वेल्डिंग पावर स्रोत।उच्च गति सर्वो लिंक स्टेपर पानी चैनल प्लेट की आपूर्ति करने के लिए आगे पकड़नेवाला खिलाता है. |
कन्वेक्शन शीट प्री-स्पॉट वेल्डिंग मशीनकन्वेक्शन शीट को ऑनलाइन टूलींग गाइड पर मैन्युअल रूप से लोड किया जाता है। वेल्डिंग एक गेंट्री 4-हेड प्री-स्पॉट वेल्डिंग मशीन का उपयोग करके की जाती है।वेल्डिंग के लिए पूर्व निर्धारित पदों की पहली पंक्ति में मैन्युअल रूप से धकेल दी गई सामग्रीशेष वेल्डिंग बिंदुओं के लिए उपकरण स्वचालित रूप से स्थानांतरित हो जाता है। |
कन्वेक्शन शीट गेंट्री बहु-स्पॉट वेल्डिंग मशीनपूर्व-सेट पथःसंवहन शीट उपकरण गाइड में पूर्व निर्धारित पथ का पालन करता है।दोहरी गैन्ट्री वेल्डिंगः2 गेंट्री मल्टी-स्पॉट वेल्डर। पनीमटिक जोड़ोंःप्रति इकाई 16 सेट। एसी पावर सप्लाईःपंक्ति वेल्डिंग के लिए एसी और एकतरफा। सर्वो स्टेपर:उच्च गति सेर्वो स्टेपर पानी चैनल प्लेट के लिए ग्रिपर खिलाता है। |

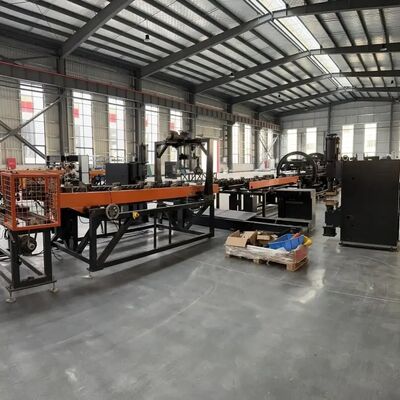

यू के आकार का लाइन ट्रांसफर कन्वेयरयू के आकार में सामग्री स्थानांतरित करने के लिए रोलर कन्वेयर रैक का प्रयोग करें।अंतरिक्ष दक्षताः यू-आकार स्थान बचाता है, प्रक्रियाओं को अनुकूलित करता है। संचालन में आसानी:छोटे कार्यकर्ता रेंज, सुविधाजनक, तीव्रता को कम करता है। |
लंबी साइड डबल हेड सीम वेल्डिंग मशीनएक साथ वेल्डिंग:एक साथ दोनों लंबे पक्षों को वेल्ड करें।विद्युत आपूर्ति:स्थिर दीर्घकालिक वेल्डिंग के लिए 300KVA मध्यम आवृत्ति एसी। |
गैन्ट्री डबल हेड शॉर्ट साइड सीम वेल्डिंग मशीन 2 सेटलंबे समय तक उच्च स्थिर वेल्डिंग सुनिश्चित करने के लिए मध्यम आवृत्ति एसी वेल्डिंग बिजली स्रोत का उपयोग करें। |
दोतरफा सफाई और ट्रिमिंग मशीनलंबे पक्ष के वेल्डेड उत्पादों को साफ और ट्रिम करें। |
कतरनी करने वाली मशीनकाटने की प्रक्रिया:आवश्यक सामग्री काटना।कटर सामग्रीःसफेद स्टील ब्लेड। काटने की विधि:कैंची काटना। |
चार कोने वाली चाप काटने की मशीनकोने का आकारःतीखे कोनों को काटकर गोल किनारे बनाएं।कटर सामग्रीःसफेद स्टील. काटने की विधि:हाइड्रोलिक पंचिंग। |
डबल हेड थ्री-वे स्वचालित वेल्डिंग मशीनवेल्डिंग शक्ति:मध्यम आवृत्ति MD80 बिजली स्रोत।सामग्री प्रवाह:डक करने और मोड़ने के लिए दो तरफा चैनल।परिवहन विधि:तीन दिशाओं में सामग्री परिवहन के लिए चेन प्लेट।स्वचालित फ़ीडिंगःसटीक संचालन के लिए ग्रिपर और वेल्डिंग पोजिशनिंग। |
समर्थन हुक स्वचालित वेल्डिंग मशीनवेल्डिंग शक्ति:मध्यम आवृत्ति MD40 बिजली स्रोत।भोजन की विधि:सामग्री खिला के लिए क्लिप-प्रकार स्टैकिंग। लोड करना:वायवीय ग्रिपर वेल्डिंग स्थिति में सामग्री लोड करता है। |
स्वचालित दबाव वायुरोधकता पता लगाने की मशीनपरीक्षण दबावः10 बार.परीक्षण विधिःपानी के टैंक में स्वचालित दबाव परीक्षण। |
| उत्पाद का विवरण | तकनीकी सेवाएं |
| स्टील पैनल रेडिएटर उत्पादन लाइन यू के आकार की वापसी लेआउट आरेख | ग्राहक-केंद्रितता का पालन करें और अपनी कंपनी को व्यापक पूर्व-बिक्री और बिक्री के बाद सेवाएं प्रदान करें जैसे कि स्थापना, कमीशन, प्रशिक्षण और रखरखाव। |
|
पूर्व-बिक्री सेवाःअनुबंध पर हस्ताक्षर करने से पहले, कंपनी ग्राहकों को विभिन्न उत्पादन प्रक्रिया समाधान और उपकरणों के लिए तकनीकी परामर्श सेवाएं प्रदान करती है। |
| उत्पादन परिणाम | स्थापना और चालू करना:अनुबंध के अनुसार, हमारी कंपनी निर्दिष्ट समय के भीतर सुरक्षित रूप से उपकरण को उपयोगकर्ता द्वारा निर्दिष्ट स्थापना स्थल तक ले जाएगी,और इसे साइट पर स्थापित करने के लिए तकनीकी सेवा इंजीनियरों को भेजें. जब उपयोगकर्ता के पास बुनियादी स्थापना और कमीशन स्पेयर पार्ट्स हैं, तो तकनीकी सेवा इंजीनियर उपयोगकर्ता के उपयोग के लिए मशीन को स्थापित और डिबग करेगा,यह सुनिश्चित करना कि स्थापना और कमीशनिंग स्थल का वातावरण स्वच्छ हो, स्वच्छ और व्यवस्थित। |
|
बिक्री के बाद प्रशिक्षण:कंपनी खरीदार की साइट या विक्रेता के प्रशिक्षण केंद्र पर मुफ्त तकनीकी प्रशिक्षण (कम से कम 5 दिन) प्रदान करती है। प्रमुख विषयों में शामिल हैंः -सॉफ्टवेर के उपयोग को नियंत्रित करें - पावर ऑन/ऑफ प्रक्रियाएं -पैनल और सॉफ्टवेयर पैरामीटर सेटिंग - बुनियादी मशीन सफाई और रखरखाव -सामान्य हार्डवेयर विफलताओं से निपटना - परिचालन सावधानी उपकरण का रखरखाव - अंतिम स्वीकृति के बाद एक वर्ष की वारंटी; -ग्राहक सेवा प्रतिक्रिया समय 24 घंटे के भीतर है; -गारंटी अवधि के बाद सशुल्क मरम्मत प्रदान की जाती है। |

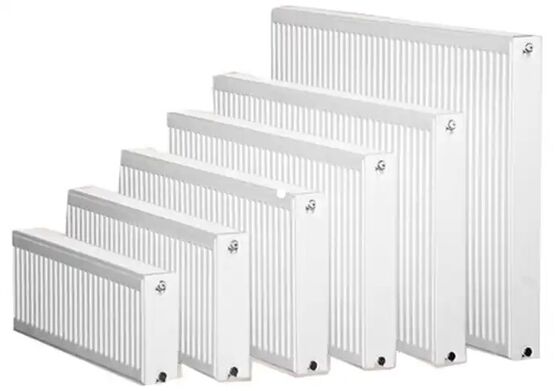

| नहीं | नाम | सामग्री | नोट्स |
| 1 | पैनल | ठंडे लुढ़का हुआ स्टील प्लेट | 1.1 मिमी मोटाई |
| 2 | संवहन प्लेट | ठंडे लुढ़का हुआ स्टील प्लेट | 0.3 मिमी मोटाई |
| 3 | इंटरफेस प्रकार | 4x G 1/2 आंतरिक धागा इंटरफ़ेस | |
| 4 | उत्पाद की लंबाई | 400-3000 मिमी | |
| 5 | उत्पाद की चौड़ाई | 300/400/500/600/900 मिमी |
| नहीं | उपकरण का नाम | मॉडल | मात्रा | इकाई |
| 1 | पैनल ट्रस लोडिंग मशीन | HJ-0-0 | 1 | सेट |
| 2 | पानी के चैनल रिंग लोडिंग और प्रेसिंग मशीन | YZJ-0-0 | 1 | सेट |
| 3 | मोड़ने और इकट्ठा करने वाली मशीन 1 | FZJ-0-0 | 1 | सेट |
| 4 | पैनल प्री-स्पॉट पोजिशनिंग वेल्डिंग मशीन | DN75-2C | 1 | सेट |
| 5 | पैनल गैन्ट्री मल्टी स्पॉट वेल्डिंग मशीन | 10*DN60-36C | 3 | सेट |
| 6 | कन्वेक्शन शीट प्री-स्पॉट वेल्डिंग मशीन | 2*DN63-4C | 1 | सेट |
| 7 | कन्वेक्शन शीट गेंट्री बहु-स्पॉट वेल्डिंग मशीन | 4*DN63-16C | 3 | सेट |
| 8 | यू के आकार का लाइन ट्रांसफर कन्वेयर | ZJG-0-0 | 1 | सेट |
| 9 | लंबी साइड डबल हेड सीम वेल्डिंग मशीन | 2*FVM300-2C | 1 | सेट |
| 10 | गैन्ट्री डबल हेड शॉर्ट साइड सीम वेल्डिंग मशीन 1 | 2*FVM300-2C | 1 | सेट |
| 11 | गैन्ट्री डबल हेड शॉर्ट साइड सीम वेल्डिंग मशीन 2 | 2*FVM300-2C | 1 | सेट |
| 12 | दोतरफा सफाई और ट्रिमिंग मशीन | एक्सबीजे-0-0 | 1 | सेट |
| 13 | कतरनी करने वाली मशीन | JCJ-0-0 | 1 | सेट |
| 14 | चार कोने वाली चाप काटने की मशीन | QJJ-0-0 | 1 | सेट |
| 15 | मोड़ने और इकट्ठा करने की मशीन 2 | FZJ-0-0 | 1 | सेट |
| 16 | डबल हेड थ्री-वे स्वचालित वेल्डिंग मशीन | 2*MD80-2C | 1 | सेट |
| 17 | समर्थन हुक स्वचालित वेल्डिंग मशीन | 2*MD40-4C | 1 | सेट |
| 18 | स्वचालित दबाव वायुरोधकता पता लगाने की मशीन | JCJ-0-0 | 1 | सेट |
| 19 | डिस्चार्जिंग कन्वेयर | एसएसजे-0-0 | 1 | सेट |
| परियोजना | पैरामीटर |
| कुल शक्ति वितरण | 1600KVA (वास्तविक कुल शक्ति लगभग 1000KVA है) |
| गैस स्रोत का दबाव | 0.6 एमपीए |
| जल स्रोत का दबाव | 0.15MPa~0.30MPa |
| संपीड़ित वायु स्रोत की आवश्यकताएं | 1000 लीटर/मिनट |
| कुल जल प्रवाह | 1200 लीटर/मिनट |
| उपकरण का उपयोग लंबाई*चौड़ाई लगभग | 60 मीटर*10 मीटर |
