उत्पाद विवरण:
|
| मशीनरी क्षमता:: | 120मी/मिनट | वारंटी सेवा के बाद: | वीडियो तकनीकी सहायता |
|---|---|---|---|
| स्वचालित ग्रेड: | स्वचालित | स्थिति: | नया |
| वोल्टेज: | 220V/380V | शक्ति(डब्ल्यू): | 220-450KW |

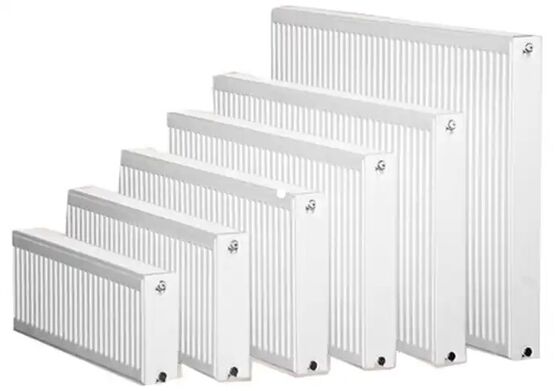

| नाम: | उच्च दक्षता वाली चीन स्टील प्लेट रेडिएटर उत्पादन लाइन | मुख्य घटक:: | पीएलसी, इंजन, बियरिंग, गियरबॉक्स, मोटर, दबाव पोत, गियर, |
| रोलिंग फॉर्मिंग स्टेशन रोलिंग गति: 6-14 मीटर/मिनट समायोज्य दबाव एंड पंच: 315-टन हाइड्रोलिक प्रेस फिन्स की लंबाई/आकार की सटीकता के लिए रोटरी एनकोडर और सर्वो ड्राइव लेवलिंग मैकेनिज्म एकल पीस की समतलता सुनिश्चित करता है अनरोल्ड सामग्री लोडिंग ट्रॉली के माध्यम से 5-टन अनलोडिंग रैक पर रखी जाती है और चादरों में रोल की जाती है ग्राहक के अनुरोध के अनुसार वैकल्पिक बफर पिट |
फ्लिपिंग और जॉइनिंग स्टेशन कन्वेइंग गति: 5-15 मीटर/मिनट रेडिएटर फिन्स का 180° फ्लिपिंग फ्लिपिंग डिवाइस: रोटेटिंग रैक, फ्लिपिंग रैक, ट्रांसमिशन सिस्टम, फ्लिपिंग डिवाइस, पुशिंग डिवाइस, आदि। पहली शीट पूर्व-निर्धारित स्थिति पर पहुंचती है → विपरीत कन्वेइंग रैक पर फ्लिप की जाती है दूसरी शीट पूर्व-निर्धारित स्थिति पर पहुंचती है → पुशिंग डिवाइस इसे पहली शीट पर ले जाता है, जिससे जॉइनिंग पूरी होती है |
| डबल-हेड प्री-स्पॉट वेल्डिंग स्टेशन स्पॉट वेल्डिंग दबाव उपकरणों के दो सेट शक्ति: 60 KVA फ्लिपिंग और असेंबली के बाद, प्री-स्पॉट वेल्डिंग मशीन मल्टी-स्पॉट वेल्डिंग के लिए वर्कपीस को संरेखित और ठीक करती है |
गैन्ट्री मल्टी-स्पॉट वेल्डिंग स्टेशन स्पॉट वेल्डिंग दबाव उपकरणों के 12 सेट डबल-हेड वेल्डिंग हेड, 6 पॉइंट/रो एसी पावर सप्लाई: 12 सेट शक्ति: 12 * 50 KVA बेहतर दक्षता के लिए डबल-रो वेल्डिंग |
| डबल-साइडेड सीम वेल्डिंग स्टेशन सीम वेल्डिंग मशीनों के 2 सेट, सममित रूप से व्यवस्थित सीम वेल्डिंग दबाव हेड्स के 4 सेट परिवर्तनीय आवृत्ति वेल्डिंग पावर सप्लाई के 2 सेट शक्ति: 2 * 160 KVA अधिकतम दबाव: 12,000 N डिफरेंशियल ट्रांसमिशन मैकेनिज्म सीम वेल्डिंग गति: 0-2.8 मीटर/मिनट |
रोलिंग शियरिंग और लेवलिंग स्टेशन मशीन बॉक्स, ड्राइव डिवाइस, शियरिंग डिवाइस, एज क्रशिंग मैकेनिज्म, लेवलिंग मैकेनिज्म, इलेक्ट्रॉनिक कंट्रोल सिस्टम, न्यूमेटिक सिस्टम, आदि से मिलकर बनता है। रोलिंग शियर डिस्क दोनों तरफ काटती है; कटर डिस्क मिश्र धातु उपकरण स्टील से बनी होती है (प्रभाव-प्रतिरोधी, घर्षण-प्रतिरोधी, लंबी सेवा जीवन) रोलिंग शियरिंग गति: 2-6 मीटर/मिनट ड्राइविंग पावर: 4 kW |
| एंड पंचिंग स्टेशन बेस, लिफ्टिंग मैकेनिज्म, पंचिंग फ्रेम, पंचिंग डाई, पंचिंग सिलेंडर, लिफ्टिंग सिलेंडर और हाइड्रोलिक स्टेशन से मिलकर बनता है किनारे के संरेखण और स्थिरता सुनिश्चित करने के लिए ढीले सिरों को काटने के लिए उपयोग किया जाता है पंचिंग बल को कम करने के लिए बेवेल्ड एज वाली पंचिंग डाई पंचिंग मशीन दबाव: 160 T |
एंड आर्गन आर्क वेल्डिंग स्टेशन उपकरणों के 2 सेट, सममित रूप से व्यवस्थित वर्कपीस के सामने के सिरे को वेल्ड करने के लिए 1 सेट, पीछे के सिरे को वेल्ड करने के लिए 1 सेट पैनासोनिक आर्गन आर्क वेल्डिंग पावर सप्लाई के 4 सेट वर्तमान रेंज: 5-315 A वेल्डिंग गति: 300-600 मिमी/मिनट |
|
पैलेटाइजिंग स्टेशन पैलेटाइजिंग रैक प्रति स्टोरेज मात्रा: 40 पीसी पैलेट रिक्ति: 45 मिमी पकड़ने की विधि: सिलेंडर सामग्री को क्लैंप करता है, ग्रिपर 90° मुड़कर रैक पर रखता है सामग्री कार्ट कार्य विधि: सर्वो स्टेपिंग मूवमेंट, 1 पीस रखने के बाद अगले स्थान पर जाता है, रैक भर जाने पर मैनुअल कार्ट प्रतिस्थापन |
|
हेडर पाइप पंचिंग मशीन
हेडर पंच मशीन एक पाइप पर 40 स्लॉट जोड़े तक बनाने के लिए स्वचालित रूप से इंडेक्स करती है (अधिकतम 40 पैनल)। पाइप को प्रति पैनल 2 विशेष आकार के आयताकार स्लॉट के साथ काटा जाता है। आंतरिक समर्थन पंचिंग के दौरान विरूपण को रोकता है। प्रति पंच चक्र समय: ~6 सेकंड।
|
असेंबली फिक्स्चर क्षैतिज असेंबली फिक्स्चर रेडिएटर पैनल को हेडर पाइप में असेंबल करने में सहायता करता है। पैनल को स्वचालित स्टैकिंग मशीन पर एक रैक फिक्स्चर में और फिर फिक्स्चर में रखा जाता है। एक छोर को लंबाई के लिए मैन्युअल रूप से समायोजित किया जाता है, जबकि दूसरा छोर टैग वेल्डिंग के लिए पकड़ने और स्थिति के लिए हाइड्रोलिक प्रेस का उपयोग करता है। |
फ्लैंज वेल्डिंग टेबल पावर्ड फ्लैंज-माउंट फिक्स्चर को रेडिएटर सेंटरलाइन पर माउंटिंग फ्लैंज को सटीक रूप से संरेखित करने के लिए डिज़ाइन किया गया है। पैनल की लंबाई और असेंबली की गहराई के लिए पावर्ड समायोजन के साथ, यह उत्पादन परिवर्तनों के लिए त्वरित पुनर्संरचना की अनुमति देता है। सर्वो मोटर पोजिशनिंग सटीक असेंबली सुनिश्चित करती है। |
असेंबली के लिए टर्न ओवर टेबल पावर्ड टर्नओवर फिक्स्चर को रेडिएटर असेंबली के लिए रेडिएटर तत्वों को पलटने के लिए डिज़ाइन किया गया है, एक तरफ से हेडर पाइप वेल्ड करने के बाद, फिर दूसरी तरफ वेल्ड करने के लिए रेडिएटर को पलटें। |
उत्पाद विवरण |
तकनीकी सेवाएं |

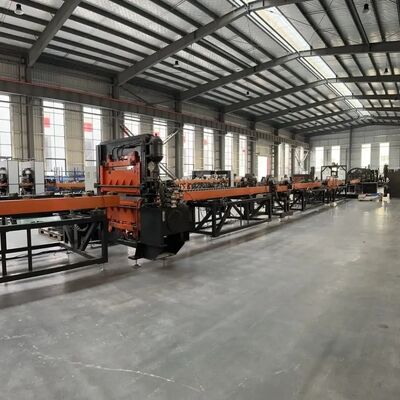

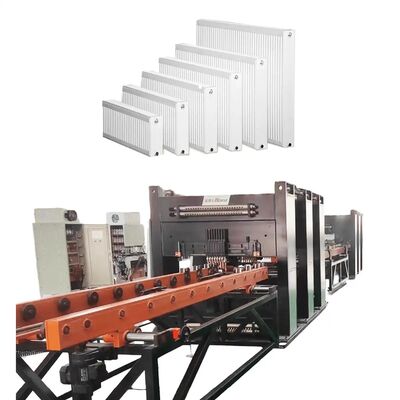

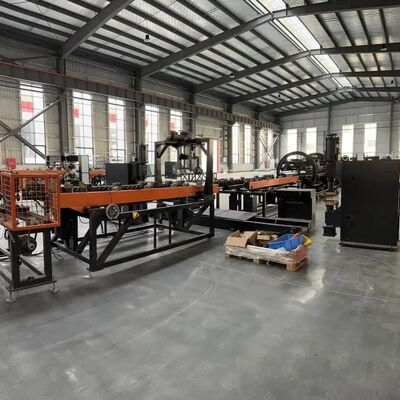

ट्रिंटफर हॉर्स ट्रांसफार्मर रेडिएटर फिन प्रोडक्शन लाइन अंतरराष्ट्रीय मानकों को पूरा करती है और अधिक किफायती और प्रतिस्पर्धी मूल्य प्रदान करती है।
पूर्ण स्वचालित ट्रांसफार्मर रेडिएटर फिन उत्पादन लाइन लेआउट आरेख
|
ग्राहक-केंद्रितता का पालन करें और अपनी कंपनी को स्थापना, कमीशनिंग, प्रशिक्षण और रखरखाव जैसी व्यापक पूर्व-बिक्री और बिक्री के बाद की सेवाएं प्रदान करें। पूर्व-बिक्री सेवा: अनुबंध पर हस्ताक्षर करने से पहले, कंपनी ग्राहकों को विभिन्न उत्पादन प्रक्रिया समाधान और उपकरणों के लिए तकनीकी परामर्श सेवाएं प्रदान करती है। स्थापना और कमीशनिंग: अनुबंध के अनुसार, हमारी कंपनी निर्दिष्ट समय के भीतर उपयोगकर्ता द्वारा निर्दिष्ट स्थापना स्थल पर उपकरण को सुरक्षित रूप से पहुंचाएगी, और इसे साइट पर स्थापित करने के लिए तकनीकी सेवा इंजीनियरों को भेजेगी। जब उपयोगकर्ता के पास बुनियादी स्थापना और कमीशनिंग स्पेयर पार्ट्स हों, तो तकनीकी सेवा इंजीनियर उपयोगकर्ता के उपयोग के लिए मशीन को स्थापित और डीबग करेगा, यह सुनिश्चित करते हुए कि स्थापना और कमीशनिंग साइट का वातावरण साफ, स्वच्छ और व्यवस्थित है। बिक्री के बाद प्रशिक्षण: कंपनी खरीदार के साइट पर या विक्रेता के प्रशिक्षण केंद्र में मुफ्त तकनीकी प्रशिक्षण (न्यूनतम 5 दिन) प्रदान करती है। मुख्य विषयों में शामिल हैं:
उपकरण रखरखाव
|
| नहीं | नाम | मॉडल | मात्रा | यूनिट |
| 1 | स्वचालित अनवाइंडिंग मशीन | FJJ-0-0 | 1 | सेट |
| 2 | रोलिंग फॉर्मिंग शियरिंग मशीन | CXJ-0-0 | 1 | सेट |
| 3 | टर्न एंड असेंबलिंग मशीन | FZJ-0-0 | 1 | सेट |
| 4 | डबल-हेड प्री-स्पॉट वेल्डिंग मशीन | DN60-2C | 1 | यूनिट |
| 5 | गैन्ट्री 12-हेड स्पॉट वेल्डिंग मशीन | LM-12C | 1 | यूनिट |
| 6 | डबल-साइड सीम वेल्डिंग मशीन | 2*FVM160-2C | 1 | यूनिट |
| 7 | रोलिंग और लेवलिंग मशीन | JPJ-0-0 | 1 | यूनिट |
| 8 | एंड पंचिंग मशीन | CQJ-0-0 | 1 | यूनिट |
| 9 | एंड आर्गन आर्क वेल्डिंग मशीन | YHH-4C | 2 | यूनिट |
| 10 | तैयार उत्पाद स्टैकिंग मशीन | MDJ-0-0 | 1 | यूनिट |
| 11 | कन्वेयर रैक | SSJ-0-0 | 10 | यूनिट |
| न्यूमेटिक्स | एयरटैक |
| नियंत्रण | मित्सुबिशी या सीमेंस |
| सर्वो सिस्टम | यास्कावा |
| लीनियर बेयरिंग और एक्चुएटर | THK |
| हाइड्रोलिक | युकी |
| इलेक्ट्रिकल | सीमेंस |
