उत्पाद विवरण:
|
| इनपुट वोल्टेज: | 380 (10% (तीन-चरण) 50 हर्ट्ज | इनपुट शक्ति: | 2x250kva |
|---|---|---|---|
| द्वितीयक वोल्टेज: | 11.3V | अधिकतम शॉर्ट सर्किट वर्तमान: | 50kA |
| इन्सुलेशन प्रतिरोध: | धड़ इन्सुलेशन प्रतिरोध के लिए इनपुट पावर of 2.5m the | काम का माहौल: | तापमान, 40, C, आर्द्रता ।90% |
| सिलेंडर मॉडल: | Φ160*80 |
कार्यप्रवाह
कार्यप्रवाह:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor
मुख्य उपकरण
|
पैनल ट्रस लोडिंग मशीन स्टैक्ड सामग्रियों का मैन्युअल लोडिंग फ़ीडिंग प्लेटफॉर्म कारों पर बूम कार का उपयोग करके, प्रत्येक तरफ दो सामग्री प्लेसमेंट पोजीशन के साथ। ट्रस ग्रिपर स्वचालित रूप से प्लेट कार के दोनों ओर से सामग्री पकड़ता है और उन्हें कन्वेयर लाइन पर रखता है। केंद्र clamping स्थिति तंत्र कन्वेयर पर पैनल संरेखित करता है। सर्वो-चालित तंत्र दोनों पक्षों पर स्पॉट वेल्डिंग के लिए बोर्ड को प्री-स्पॉट वेल्डिंग मशीन में ले जाता है। |
| पानी के चैनल रिंग लोडिंग और प्रेसिंग मशीन जलमार्ग के अंगूठी में दोहरी-ट्रैक प्रणाली के साथ कंपन प्लेट फ़ीडिंग का उपयोग किया जाता है। प्रत्येक पक्ष पर दो दबाने वाले सिर सामने और पीछे की ओर जलमार्ग के छल्ले को दबाते हैं। सामग्री ट्रांसमिशन में रोलर फ़ीडिंग का प्रयोग किया जाता है। |
|
|
मोड़ने और इकट्ठा करने की मशीन तेज़ और सटीक फ्लिपिंग। ट्रांसमिशन के लिए उच्च गुणवत्ता वाली चेन; ड्राइव के रूप में 400W रिडक्शन मोटर। सटीक मोड़ की स्थिति के लिए सेंसर के साथ गियर कम करने वाली मोटर। स्वचालित नियंत्रण, कोई मैनुअल हस्तक्षेप नहीं। घुमावदार शरीर, लोडिंग डिवाइस, विद्युत कंसोल, ऑपरेटिंग सिस्टम, और सुरक्षा बाड़ से बना है।और संचालन के बीच कुशल सामग्री हस्तांतरण. |
| पैनल प्री-स्पॉट पोजिशनिंग वेल्डिंग मशीन पैनल स्वचालित रूप से कन्वेयर रैक पर वेल्डिंग स्टॉप स्थिति में बहता है, और दोनों तरफ वेल्डर प्री-स्पॉट वेल्डिंग शुरू करते हैं। केवल एक पंक्ति के लिए प्री-स्पॉट वेल्डिंग की आवश्यकता होती है। AC DN75 पावर सप्लाई का एक सेट उपयोग करता है। |
|
|

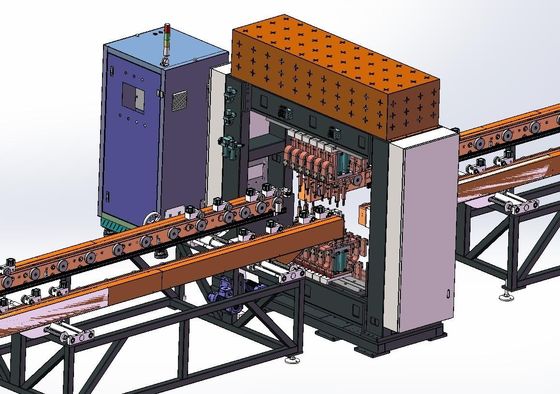

पैनल गैन्ट्री मल्टी स्पॉट वेल्डिंग मशीन वेल्डिंग के लिए 3 गैन्ट्री मल्टी स्पॉट वेल्डिंग मशीनें। प्रत्येक इकाई में 18 सेट सिलेंडर वेल्डिंग जोड़ हैं। एक समय में एक पंक्ति के सोल्डर जोड़ों को वेल्डिंग के लिए एसी वेल्डिंग पावर स्रोत। उच्च-गति सर्वो-लिंकिंग स्टेपर पानी के चैनल प्लेट को आपूर्ति करने के लिए ग्रिपर को आगे खिलाता है। |
| कन्वेक्शन शीट प्री-स्पॉट वेल्डिंग मशीन ऑनलाइन टूलींग गाइड पर मैन्युअल रूप से लोड किया गया संवहन शीट। वेल्डिंग एक गेंट्री 4-हेड प्री-स्पॉट वेल्डिंग मशीन का उपयोग करके किया जाता है। वेल्डिंग के लिए पूर्व निर्धारित पदों की पहली पंक्ति में मैन्युअल रूप से धकेल दी गई सामग्री। उपकरण शेष वेल्डिंग बिंदुओं के लिए स्वचालित रूप से शिफ्ट करता है। |
|
|
कन्वेक्शन शीट गेंट्री बहु-स्पॉट वेल्डिंग मशीन पूर्व निर्धारित पथः संवहन शीट उपकरण गाइड में पूर्व निर्धारित पथ का पालन करती है। डबल गैन्ट्री वेल्डिंगः 2 गैन्ट्री मल्टी-स्पॉट वेल्डर। वायवीय जोड़ः प्रति इकाई 16 सेट। एसी पावर सप्लाईः एसी और एकतरफा पंक्ति वेल्डिंग के लिए। सर्वो स्टेपर: उच्च गति सेर्वो स्टेपर पानी चैनल प्लेट के लिए ग्रिपर खिलाता है। |
| यू के आकार का लाइन ट्रांसफर कन्वेयर यू के आकार में सामग्री स्थानांतरित करने के लिए रोलर कन्वेयर रैक का प्रयोग करें। अंतरिक्ष दक्षताः यू-आकार स्थान बचाता है, प्रक्रियाओं को अनुकूलित करता है। संचालन में आसानी: श्रमिकों के लिए छोटी सीमा, सुविधाजनक, तीव्रता को कम करता है। |
|
|

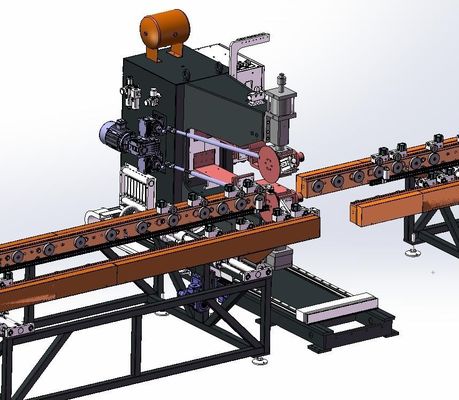

लंबी साइड डबल हेड सीम वेल्डिंग मशीन एक साथ वेल्डिंगः एक साथ दोनों लंबे पक्षों को वेल्ड करें। बिजली की आपूर्तिः स्थिर दीर्घकालिक वेल्डिंग के लिए 300KVA मध्यम आवृत्ति एसी। |
| गैन्ट्री डबल हेड शॉर्ट साइड सीम वेल्डिंग मशीन 2 सेट लंबे समय तक उच्च स्थिर वेल्डिंग सुनिश्चित करने के लिए मध्यम आवृत्ति एसी वेल्डिंग बिजली स्रोत का उपयोग करें। |
|
|
दोतरफा सफाई और ट्रिमिंग मशीन लंबे पक्ष के वेल्डेड उत्पादों को साफ और ट्रिम करें। |
| कतरनी करने वाली मशीन काटने की प्रक्रिया: आवश्यक सामग्री पर काटने का कार्य करें। कटर सामग्रीः सफेद स्टील का ब्लेड। काटने की विधि: कैंची काटने। |
|
|

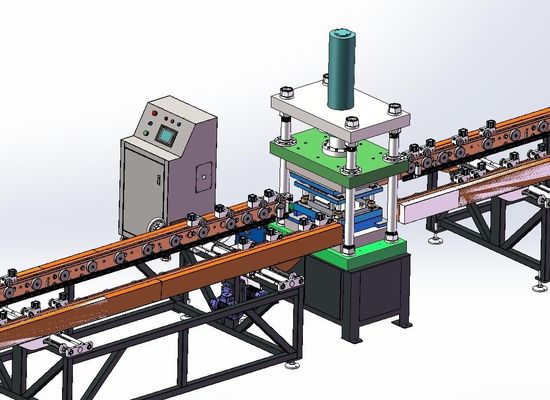

चार कोने वाली चाप काटने की मशीन कोने का आकारः तीखे कोने काटकर गोल किनारे बनाएं। कटर सामग्रीः सफेद स्टील। काटने की विधि: हाइड्रोलिक पंचिंग। |
| डबल हेड थ्री-वे स्वचालित वेल्डिंग मशीन वेल्डिंग पावर: मध्यम आवृत्ति MD80 बिजली स्रोत। सामग्री प्रवाह: डॉकिंग और मोड़ के लिए दो तरफा चैनल। परिवहन विधिः सामग्री के तीन-तरफा परिवहन के लिए चेन प्लेट। स्वचालित फ़ीडिंगः सटीक संचालन के लिए ग्रिपर और वेल्डिंग पोजिशनिंग। |
|
|
समर्थन हुक स्वचालित वेल्डिंग मशीन वेल्डिंग पावरः मध्यम आवृत्ति MD40 बिजली स्रोत। भोजन की विधिः सामग्री को खिलाने के लिए क्लिप-प्रकार के स्टैकिंग। लोड करनाः पनीमटिक ग्रिपर सामग्री को वेल्डिंग स्थिति में लोड करता है। |
| स्वचालित दबाव वायुरोधकता पता लगाने की मशीन परीक्षण दबावः 10 बार। परीक्षण विधिः पानी के टैंक में स्वचालित दबाव परीक्षण। |
|
अन्य जानकारी
| उत्पाद का विवरण | तकनीकी सेवाएं |
| स्टील पैनल रेडिएटर उत्पादन लाइन यू के आकार की वापसी लेआउट आरेख | ग्राहक-केंद्रितता का पालन करें और अपनी कंपनी को व्यापक पूर्व-बिक्री और बिक्री के बाद सेवाएं प्रदान करें जैसे कि स्थापना, कमीशन, प्रशिक्षण और रखरखाव। |
|
पूर्व-बिक्री सेवाःअनुबंध पर हस्ताक्षर करने से पहले, कंपनी ग्राहकों को विभिन्न उत्पादन प्रक्रिया समाधान और उपकरणों के लिए तकनीकी परामर्श सेवाएं प्रदान करती है। स्थापना और चालू करना:अनुबंध के अनुसार, हमारी कंपनी निर्दिष्ट समय के भीतर सुरक्षित रूप से उपकरण को उपयोगकर्ता द्वारा निर्दिष्ट स्थापना स्थल तक ले जाएगी,और इसे साइट पर स्थापित करने के लिए तकनीकी सेवा इंजीनियरों को भेजें. जब उपयोगकर्ता के पास बुनियादी स्थापना और कमीशन स्पेयर पार्ट्स हैं, तो तकनीकी सेवा इंजीनियर उपयोगकर्ता के उपयोग के लिए मशीन को स्थापित और डिबग करेगा,यह सुनिश्चित करना कि स्थापना और कमीशनिंग स्थल का वातावरण स्वच्छ हो, स्वच्छ और व्यवस्थित। बिक्री के बाद प्रशिक्षण: कंपनी खरीदार की साइट या विक्रेता के प्रशिक्षण केंद्र पर निःशुल्क तकनीकी प्रशिक्षण (कम से कम 5 दिन) प्रदान करती है। मुख्य विषयों में शामिल हैंः
उपकरण का रखरखाव
|
| उत्पादन परिणाम | |
|
| नहीं | नाम | सामग्री | नोट्स |
| 1 | पैनल | ठंडे लुढ़का हुआ स्टील प्लेट | 1.1 मिमी मोटाई |
| 2 | संवहन प्लेट | ठंडे लुढ़का हुआ स्टील प्लेट | 0.3 मिमी मोटाई |
| 3 | इंटरफेस प्रकार | 4x G 1/2 आंतरिक धागा इंटरफ़ेस | |
| 4 | उत्पाद की लंबाई | 400-3000 मिमी | |
| 5 | उत्पाद की चौड़ाई | 300/400/500/600/900 मिमी |
| नहीं | उपकरण का नाम | मॉडल | मात्रा | इकाई |
| 1 | पैनल ट्रस लोडिंग मशीन | HJ-0-0 | 1 | सेट |
| 2 | पानी के चैनल रिंग लोडिंग और प्रेसिंग मशीन | YZJ-0-0 | 1 | सेट |
| 3 | मोड़ने और इकट्ठा करने वाली मशीन 1 | FZJ-0-0 | 1 | सेट |
| 4 | पैनल प्री-स्पॉट पोजिशनिंग वेल्डिंग मशीन | DN75-2C | 1 | सेट |
| 5 | पैनल गैन्ट्री मल्टी स्पॉट वेल्डिंग मशीन | 10*DN60-36C | 3 | सेट |
| 6 | कन्वेक्शन शीट प्री-स्पॉट वेल्डिंग मशीन | 2*DN63-4C | 1 | सेट |
| 7 | कन्वेक्शन शीट गेंट्री बहु-स्पॉट वेल्डिंग मशीन | 4*DN63-16C | 3 | सेट |
| 8 | यू के आकार का लाइन ट्रांसफर कन्वेयर | ZJG-0-0 | 1 | सेट |
| 9 | लंबी साइड डबल हेड सीम वेल्डिंग मशीन | 2*FVM300-2C | 1 | सेट |
| 10 | गैन्ट्री डबल हेड शॉर्ट साइड सीम वेल्डिंग मशीन 1 | 2*FVM300-2C | 1 | सेट |
| 11 | गैन्ट्री डबल हेड शॉर्ट साइड सीम वेल्डिंग मशीन 2 | 2*FVM300-2C | 1 | सेट |
| 12 | दोतरफा सफाई और ट्रिमिंग मशीन | एक्सबीजे-0-0 | 1 | सेट |
| 13 | कतरनी करने वाली मशीन | JCJ-0-0 | 1 | सेट |
| 14 | चार कोने वाली चाप काटने की मशीन | QJJ-0-0 | 1 | सेट |
| 15 | मोड़ने और इकट्ठा करने की मशीन 2 | FZJ-0-0 | 1 | सेट |
| 16 | डबल हेड थ्री-वे स्वचालित वेल्डिंग मशीन | 2*MD80-2C | 1 | सेट |
| 17 | समर्थन हुक स्वचालित वेल्डिंग मशीन | 2*MD40-4C | 1 | सेट |
| 18 | स्वचालित दबाव वायुरोधकता पता लगाने की मशीन | JCJ-0-0 | 1 | सेट |
| 19 | डिस्चार्जिंग कन्वेयर | एसएसजे-0-0 | 1 | सेट |
| परियोजना | पैरामीटर |
| कुल शक्ति वितरण | 1600KVA (वास्तविक कुल शक्ति लगभग 1000KVA है) |
| गैस स्रोत का दबाव | 0.6 एमपीए |
| जल स्रोत का दबाव | 0.15MPa~0.30MPa |
| संपीड़ित वायु स्रोत की आवश्यकताएं | 1000 लीटर/मिनट |
| कुल जल प्रवाह | 1200 लीटर/मिनट |
| उपकरण का उपयोग लंबाई*चौड़ाई लगभग | 60 मीटर*10 मीटर |
