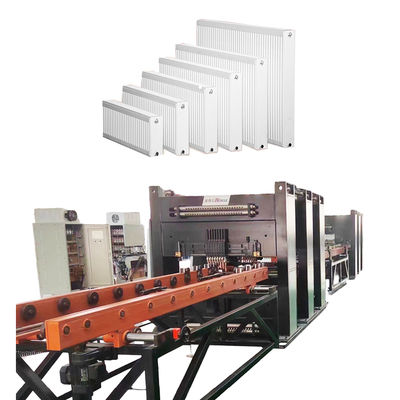

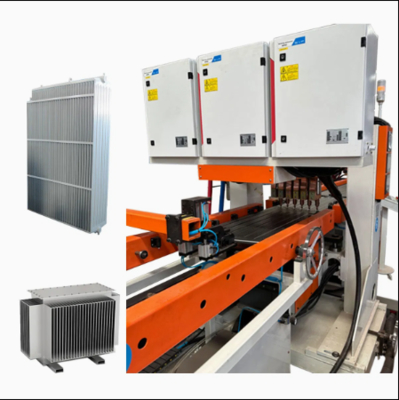

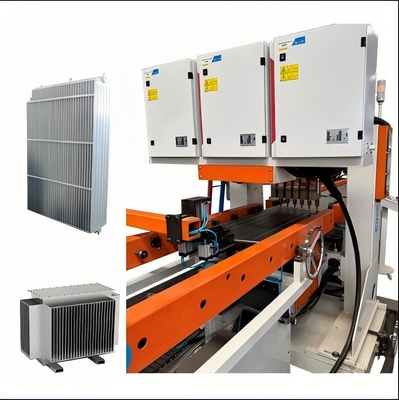

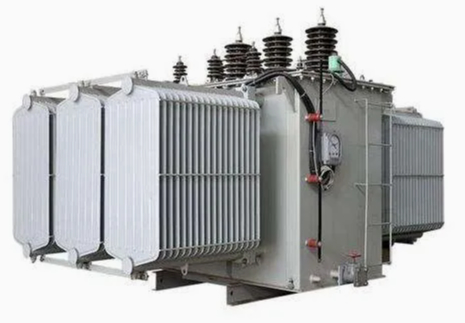

स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन

स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन
स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन

बड़ी छवि :  स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Trintfar
प्रमाणन: CE
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1
मूल्य: 10000~80000
पैकेजिंग विवरण: लकड़ी के कोष्ठक/लकड़ी के मामले
प्रसव के समय: 90 ~ 120
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी

स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन

वर्णन
इनपुट वोल्टेज: 380 (10% (तीन-चरण) 50 हर्ट्ज इनपुट शक्ति: 2x250kva
द्वितीयक वोल्टेज: 11.3v अधिकतम शॉर्ट सर्किट वर्तमान: 50ka
इन्सुलेशन प्रतिरोध: धड़ इन्सुलेशन प्रतिरोध के लिए इनपुट पावर of 2.5m the काम का माहौल: तापमान, 40, C, आर्द्रता ।90%
सिलेंडर मॉडल: Φ160*80
प्रमुखता देना:

automatic transformer radiator production line

,

fiber laser welding machine for radiators

,

transformer radiator manufacturing equipment

कार्यप्रवाह

स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन 0

कार्य प्रवाह: पैनल ट्रस लोडिंग मशीन → वाटर चैनल रिंग लोडिंग और प्रेसिंग मशीन → टर्निंग और असेंबलिंग मशीन 1 → पैनल प्री-स्पॉट पोजिशनिंग वेल्डिंग मशीन → पैनल गैन्ट्री मल्टी-स्पॉट वेल्डिंग मशीन → संवहन शीट प्री-स्पॉट वेल्डिंग मशीन → संवहन शीट गैन्ट्री मल्टी-स्पॉट वेल्डिंग मशीन → यू-आकार की लाइन ट्रांसफर कन्वेयर → लंबी तरफ डबल-हेड सीम वेल्डिंग मशीन → गैन्ट्री डबल-हेड शॉर्ट साइड सीम वेल्डिंग मशीन 1 → गैन्ट्री डबल-हेड शॉर्ट साइड सीम वेल्डिंग मशीन 2 → दो-तरफा सफाई और ट्रिमिंग मशीन → कतरनी मशीन → चार-कोने आर्क कटिंग मशीन → टर्निंग और असेंबलिंग मशीन 2 → डबल-हेड थ्री-वे ऑटोमैटिक वेल्डिंग मशीन → सपोर्ट हुक ऑटोमैटिक वेल्डिंग मशीन → ऑटोमैटिक प्रेशर एयरटाइटनेस डिटेक्शन मशीन → डिस्चार्जिंग कन्वेयर


मुख्य उपकरण



स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन 1 पैनल ट्रस लोडिंग मशीन

बूम कार का उपयोग करके फीडिंग प्लेटफॉर्म कारों पर ढेर किए गए पदार्थों का मैन्युअल लोडिंग, जिसमें प्रत्येक तरफ दो सामग्री प्लेसमेंट पोजीशन हैं।

ट्रस ग्रिपर स्वचालित रूप से प्लेट कार के दोनों किनारों से सामग्री को पकड़ता है और उन्हें कन्वेयर लाइन पर रखता है।

सेंटर क्लैंपिंग पोजिशनिंग तंत्र कन्वेयर पर पैनल को संरेखित करता है।

सर्वो-संचालित तंत्र बोर्ड को प्री-स्पॉट वेल्डिंग मशीन में ले जाता है ताकि दोनों तरफ स्पॉट वेल्डिंग की जा सके।
वाटर चैनल रिंग लोडिंग और प्रेसिंग मशीन

जलमार्ग रिंग दो-ट्रैक सिस्टम के साथ वाइब्रेटिंग प्लेट फीडिंग का उपयोग करता है।

प्रत्येक तरफ दो प्रेसिंग हेड जलमार्ग रिंगों को सामने और पीछे की तरफ दबाते हैं।

सामग्री ट्रांसमिशन संचालित रोलर फीडिंग का उपयोग करता है।
स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन 2
स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन 3 टर्निंग और असेंबलिंग मशीन

त्वरित और सटीक फ़्लिपिंग।

संचरण के लिए उच्च गुणवत्ता वाली चेन; ड्राइव के रूप में 400W रिडक्शन मोटर।

सटीक टर्निंग पोजिशनिंग के लिए सेंसर के साथ गियर रिडक्शन मोटर।

स्वचालित नियंत्रण, कोई मैनुअल हस्तक्षेप नहीं।

टर्निंग बॉडी, लोडिंग डिवाइस, इलेक्ट्रिकल कंसोल, ऑपरेटिंग सिस्टम और सुरक्षा बाड़ से मिलकर बनता है। विभिन्न उत्पाद टर्निंग आवश्यकताओं के अनुकूल होता है, जो संचालन के बीच सुरक्षित, सुचारू और कुशल सामग्री हस्तांतरण सुनिश्चित करता है।
पैनल प्री-स्पॉट पोजिशनिंग वेल्डिंग मशीन

पैनल स्वचालित रूप से कन्वेयर रैक पर वेल्डिंग स्टॉप पोजीशन पर जाता है, और दोनों तरफ के वेल्डर प्री-स्पॉट वेल्डिंग शुरू करते हैं।

केवल एक पंक्ति के लिए प्री-स्पॉट वेल्डिंग की आवश्यकता होती है।

AC DN75 बिजली आपूर्ति के 1 सेट का उपयोग करता है।
स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन 4
स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन 5 पैनल गैन्ट्री मल्टी-स्पॉट वेल्डिंग मशीन

वेल्डिंग के लिए 3 गैन्ट्री मल्टी-स्पॉट वेल्डिंग मशीनें।

प्रत्येक इकाई में 18 सेट सिलेंडर वेल्डिंग जोड़ हैं।

एक बार में सोल्डर जोड़ों की एक पंक्ति को वेल्डिंग करने के लिए AC वेल्डिंग पावर स्रोत।

हाई-स्पीड सर्वो लिंकेज स्टेपर वाटर चैनल प्लेट की आपूर्ति के लिए ग्रिपर को आगे बढ़ाता है।
संवहन शीट प्री-स्पॉट वेल्डिंग मशीन

संवहन शीट को मैन्युअल रूप से ऑनलाइन टूलिंग गाइड पर लोड किया जाता है।

वेल्डिंग गैन्ट्री 4-हेड प्री-स्पॉट वेल्डिंग मशीन का उपयोग करके की जाती है।

सामग्री को मैन्युअल रूप से वेल्डिंग के लिए प्री-पॉइंटेड पोजीशन की पहली पंक्ति में धकेला जाता है।

शेष वेल्डिंग बिंदुओं के लिए उपकरण स्वचालित रूप से शिफ्ट होता है।
स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन 6
स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन 7 संवहन शीट गैन्ट्री मल्टी-स्पॉट वेल्डिंग मशीन

प्री-सेट पाथ: संवहन शीट प्री-सेट पाथ का पालन करती है और टूलिंग गाइड में जाती है।

डुअल गैन्ट्री वेल्डिंग: 2 गैन्ट्री मल्टी-स्पॉट वेल्डर।

न्यूमेटिक जॉइंट्स: प्रति यूनिट 16 सेट।

AC पावर सप्लाई: पंक्ति वेल्डिंग के लिए AC और सिंगल-साइडेड।

सर्वो स्टेपर: वाटर चैनल प्लेट के लिए ग्रिपर को हाई-स्पीड सर्वो स्टेपर फीड करता है।
यू-आकार की लाइन ट्रांसफर कन्वेयर

यू-आकार के लेआउट में सामग्री को स्थानांतरित करने के लिए रोलर कन्वेयर रैक का उपयोग करें।

अंतरिक्ष दक्षता: यू-आकार अंतरिक्ष बचाता है, प्रक्रिया को अनुकूलित करता है।

ऑपरेशन में आसानी: छोटे कार्यकर्ता रेंज, सुविधाजनक, तीव्रता कम करता है।
स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन 8
स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन 9 लंबी तरफ डबल-हेड सीम वेल्डिंग मशीन

एक साथ वेल्डिंग: एक बार में दोनों लंबी तरफ वेल्ड करें।

बिजली आपूर्ति: स्थिर दीर्घकालिक वेल्डिंग के लिए 300KVA मध्यम आवृत्ति AC।
गैन्ट्री डबल-हेड शॉर्ट साइड सीम वेल्डिंग मशीन 2 सेट

लंबे समय तक अत्यधिक स्थिर वेल्डिंग सुनिश्चित करने के लिए मध्यम आवृत्ति AC वेल्डिंग पावर स्रोत का उपयोग करें।
स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन 10
स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन 11 दो-तरफा सफाई और ट्रिमिंग मशीन

लंबी तरफ वेल्ड किए गए उत्पादों को साफ और ट्रिम करें।
कतरनी मशीन

कटिंग प्रक्रिया: आवश्यक सामग्रियों पर कटिंग करें।

कटर सामग्री: सफेद स्टील ब्लेड।

कटिंग विधि: कैंची कटिंग।
स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन 12
स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन 13 चार-कोने आर्क कटिंग मशीन

कोना बनाना: तेज कोनों को काटें ताकि गोल किनारे बन सकें।

कटर सामग्री: सफेद स्टील।

कटिंग विधि: हाइड्रोलिक पंचिंग।
डबल-हेड थ्री-वे ऑटोमैटिक वेल्डिंग मशीन

वेल्डिंग पावर: मध्यम आवृत्ति MD80 बिजली स्रोत।

सामग्री प्रवाह: डॉकिंग और टर्निंग के लिए डबल-साइडेड चैनल।

कन्वेयरिंग विधि: थ्री-वे पर सामग्री परिवहन के लिए चेन प्लेट।

स्वचालित फीडिंग: सटीक संचालन के लिए ग्रिपर और वेल्डिंग पोजिशनिंग।
स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन 14
स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन 15 सपोर्ट हुक ऑटोमैटिक वेल्डिंग मशीन

वेल्डिंग पावर: मध्यम आवृत्ति MD40 बिजली स्रोत।

फीडिंग विधि: सामग्री फीडिंग के लिए क्लिप-प्रकार का स्टैकिंग।

लोडिंग: न्यूमेटिक ग्रिपर सामग्री को वेल्डिंग पोजीशन पर लोड करता है।
ऑटोमैटिक प्रेशर एयरटाइटनेस डिटेक्शन मशीन

टेस्ट प्रेशर: 10 बार।

टेस्ट विधि: पानी की टंकी में स्वचालित दबाव परीक्षण।
स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन 16



अन्य जानकारी



उत्पाद विवरण तकनीकी सेवाएं
स्टील पैनल रेडिएटर प्रोडक्शन लाइन यू-आकार का रिटर्न लेआउट आरेख ग्राहक-केंद्रितता का पालन करें और अपनी कंपनी को स्थापना, कमीशनिंग, प्रशिक्षण और रखरखाव जैसी व्यापक पूर्व-बिक्री और बिक्री के बाद की सेवाएं प्रदान करें।
स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन 21

पूर्व-बिक्री सेवा:अनुबंध पर हस्ताक्षर करने से पहले, कंपनी ग्राहकों को विभिन्न उत्पादन प्रक्रिया समाधान और उपकरणों के लिए तकनीकी परामर्श सेवाएं प्रदान करती है।

स्थापना और कमीशनिंग:अनुबंध के अनुसार, हमारी कंपनी निर्दिष्ट समय के भीतर उपयोगकर्ता द्वारा निर्दिष्ट स्थापना स्थल पर उपकरण को सुरक्षित रूप से परिवहन करेगी, और साइट पर स्थापित करने के लिए तकनीकी सेवा इंजीनियरों को भेजेगी। जब उपयोगकर्ता के पास बुनियादी स्थापना और कमीशनिंग स्पेयर पार्ट्स होते हैं, तो तकनीकी सेवा इंजीनियर उपयोगकर्ता के लिए मशीन को स्थापित और डिबग करेंगे, यह सुनिश्चित करते हुए कि स्थापना और कमीशनिंग साइट का वातावरण साफ, स्वच्छ और व्यवस्थित है।

बिक्री के बाद प्रशिक्षण: कंपनी खरीदार की साइट या विक्रेता के प्रशिक्षण केंद्र में मुफ्त तकनीकी प्रशिक्षण (न्यूनतम 5 दिन) प्रदान करती है। मुख्य विषयों में शामिल हैं:

  • -नियंत्रण सॉफ्टवेयर का उपयोग
  • -पावर ऑन/ऑफ प्रक्रियाएं
  • -पैनल और सॉफ्टवेयर पैरामीटर सेटिंग्स
  • -बेसिक मशीन की सफाई और रखरखाव
  • -सामान्य हार्डवेयर विफलताओं को संभालना
  • -परिचालन सावधानियां

उपकरण रखरखाव

  • -अंतिम स्वीकृति के बाद एक साल की वारंटी;
  • -ग्राहक सेवा प्रतिक्रिया समय 24 घंटे के भीतर है;
  • -वारंटी अवधि के बाद सशुल्क मरम्मत प्रदान की जाती है।
उत्पादन परिणाम
स्वचालित ट्रांसफार्मर रेडिएटर उत्पादन लाइन 22

नहीं नाम सामग्री टिप्पणियाँ
1 पैनल कोल्ड रोल्ड स्टील प्लेट 1.1 मिमी मोटाई
2 संवहन प्लेट कोल्ड रोल्ड स्टील प्लेट 0.3 मिमी मोटाई
3 इंटरफ़ेस प्रकार   4x G 1/2 आंतरिक थ्रेड इंटरफ़ेस
4 उत्पाद की लंबाई   400-3000 मिमी
5 उत्पाद की चौड़ाई   300/400/500/600/900 मिमी

उपकरण विन्यास सूची



नहीं उपकरण का नाम मॉडल मात्रा इकाई
1 पैनल ट्रस लोडिंग मशीन HJ-0-0 1 सेट
2 वाटर चैनल रिंग लोडिंग और प्रेसिंग मशीन YZJ-0-0 1 सेट
3 टर्निंग और असेंबलिंग मशीन 1 FZJ-0-0 1 सेट
4 पैनल प्री-स्पॉट पोजिशनिंग वेल्डिंग मशीन DN75-2C 1 सेट
5 पैनल गैन्ट्री मल्टी-स्पॉट वेल्डिंग मशीन 10*DN60-36C 3 सेट
6 संवहन शीट प्री-स्पॉट वेल्डिंग मशीन 2*DN63-4C 1 सेट
7 संवहन शीट गैन्ट्री मल्टी-स्पॉट वेल्डिंग मशीन 4*DN63-16C 3 सेट
8 यू-आकार की लाइन ट्रांसफर कन्वेयर ZJG-0-0 1 सेट
9 लंबी तरफ डबल-हेड सीम वेल्डिंग मशीन 2*FVM300-2C 1 सेट
10 गैन्ट्री डबल-हेड शॉर्ट साइड सीम वेल्डिंग मशीन 1 2*FVM300-2C 1 सेट
11 गैन्ट्री डबल-हेड शॉर्ट साइड सीम वेल्डिंग मशीन 2 2*FVM300-2C 1 सेट
12 दो-तरफा सफाई और ट्रिमिंग मशीन XBJ-0-0 1 सेट
13 कतरनी मशीन JCJ-0-0 1 सेट
14 चार-कोने आर्क कटिंग मशीन QJJ-0-0 1 सेट
15 टर्निंग और असेंबलिंग मशीन 2 FZJ-0-0 1 सेट
16 डबल-हेड थ्री-वे ऑटोमैटिक वेल्डिंग मशीन 2*MD80-2C 1 सेट
17 सपोर्ट हुक ऑटोमैटिक वेल्डिंग मशीन 2*MD40-4C 1 सेट
18 ऑटोमैटिक प्रेशर एयरटाइटनेस डिटेक्शन मशीन JCJ-0-0 1 सेट
19 डिस्चार्जिंग कन्वेयर SSJ-0-0 1 सेट



पानी, बिजली और गैस विन्यास

परियोजना पैरामीटर
कुल बिजली वितरण 1600KVA (वास्तविक कुल उपयोग की गई बिजली लगभग 1000KVA है)
गैस स्रोत दबाव 0.6MPa
पानी स्रोत दबाव 0.15MPa~0.30MPa
संपीड़ित वायु स्रोत आवश्यकताएँ 1000L/min
कुल जल प्रवाह 1200L/min
उपकरण अधिभोग लंबाई*चौड़ाई लगभग। 60m*10m
