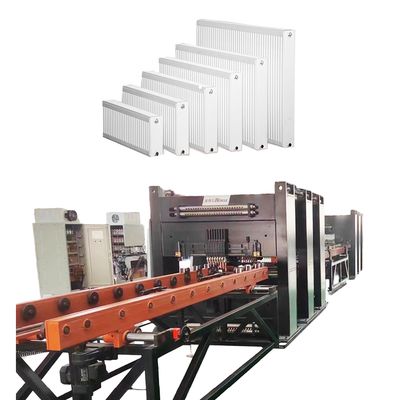

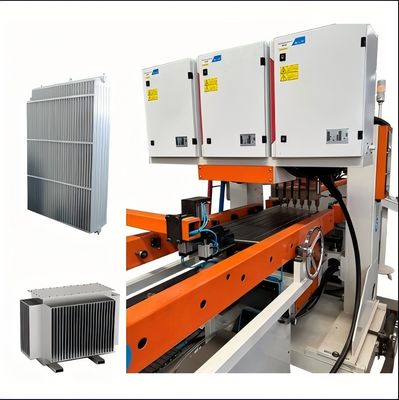

उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन

प्रमाणन
चीन Shanghai Trintfar Intelligent Equipment Co., Ltd. प्रमाणपत्र
चीन Shanghai Trintfar Intelligent Equipment Co., Ltd. प्रमाणपत्र
ग्राहक समीक्षा
आप मेरे ईमेल पते या व्हाट्सएप पर भी संपर्क कर सकते हैं। आपकी प्रतिक्रिया का इंतजार कर रहा हूँ। sales-ftt@trintfar.cn व्हाट्सएप: +86 15216883036 शंघाई ट्रेंटफार इंटेलिजेंट इक्विपमेंट कं, लिमिटेड

—— प्रिय मित्रों

मैं अब ऑनलाइन चैट कर रहा हूँ

उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन

उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन
उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन

बड़ी छवि :  उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Trintfar
प्रमाणन: CE
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1
मूल्य: 10000~80000
पैकेजिंग विवरण: लकड़ी के कोष्ठक/लकड़ी के मामले
प्रसव के समय: 90 ~ 120
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी

उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन

वर्णन
इनपुट वोल्टेज: 380 (10% (तीन-चरण) 50 हर्ट्ज इनपुट शक्ति: 2x250kva
द्वितीयक वोल्टेज: 11.3v अधिकतम शॉर्ट सर्किट वर्तमान: 50ka
इन्सुलेशन प्रतिरोध: धड़ इन्सुलेशन प्रतिरोध के लिए इनपुट पावर of 2.5m the काम का माहौल: तापमान, 40, C, आर्द्रता ।90%
सिलेंडर मॉडल: Φ160*80

कार्यप्रवाह

उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन 0

कार्य प्रवाह: पैनल ट्रस लोडिंग मशीन → वॉटर चैनल रिंग लोडिंग और प्रेसिंग मशीन → टर्निंग और असेंबलिंग मशीन 1 → पैनल प्री-स्पॉट पोजिशनिंग वेल्डिंग मशीन → पैनल गैन्ट्री मल्टी-स्पॉट वेल्डिंग मशीन → कन्वेक्शन शीट प्री-स्पॉट वेल्डिंग मशीन → कन्वेक्शन शीट गैन्ट्री मल्टी-स्पॉट वेल्डिंग मशीन → यू-आकार की लाइन ट्रांसफर कन्वेयर → लॉन्ग साइड डबल-हेड सीम वेल्डिंग मशीन → गैन्ट्री डबल-हेड शॉर्ट साइड सीम वेल्डिंग मशीन 1 → गैन्ट्री डबल-हेड शॉर्ट साइड सीम वेल्डिंग मशीन 2 → टू-साइड क्लीनिंग और ट्रिमिंग मशीन → शियरिंग मशीन → फोर-कॉर्नर आर्क कटिंग मशीन → टर्निंग और असेंबलिंग मशीन 2 → डबल-हेड थ्री-वे ऑटोमैटिक वेल्डिंग मशीन → सपोर्ट हुक ऑटोमैटिक वेल्डिंग मशीन → ऑटोमैटिक प्रेशर एयरटाइटनेस डिटेक्शन मशीन → डिस्चार्जिंग कन्वेयर


मुख्य उपकरण



उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन 1 पैनल ट्रस लोडिंग मशीन

प्रत्येक तरफ दो सामग्री प्लेसमेंट स्थितियों के साथ, बूम कार का उपयोग करके फीडिंग प्लेटफ़ॉर्म कारों पर स्टैक्ड सामग्रियों की मैन्युअल लोडिंग।

ट्रस ग्रिपर स्वचालित रूप से प्लेट कार के दोनों ओर से सामग्री पकड़ता है और उन्हें कन्वेयर लाइन पर रखता है।

सेंटर क्लैंपिंग पोजिशनिंग मैकेनिज्म कन्वेयर पर पैनल को संरेखित करता है।

सर्वो-चालित तंत्र दोनों तरफ स्पॉट वेल्डिंग के लिए बोर्ड को प्री-स्पॉट वेल्डिंग मशीन में ले जाता है।
जल चैनल रिंग लोडिंग और दबाने वाली मशीन

जलमार्ग रिंग डबल-ट्रैक प्रणाली के साथ वाइब्रेटिंग प्लेट फीडिंग का उपयोग करती है।

प्रत्येक तरफ दो दबाने वाले सिर आगे और पीछे की तरफ जलमार्ग के छल्ले को दबाते हैं।

सामग्री संचरण संचालित रोलर फीडिंग का उपयोग करता है।
उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन 2
उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन 3 टर्निंग और असेंबलिंग मशीन

त्वरित और सटीक फ़्लिपिंग.

ट्रांसमिशन के लिए उच्च गुणवत्ता वाली चेन; ड्राइव के रूप में 400W रिडक्शन मोटर।

सटीक मोड़ स्थिति के लिए सेंसर के साथ गियर रिडक्शन मोटर।

स्वचालित नियंत्रण, कोई मैन्युअल हस्तक्षेप नहीं।

इसमें टर्निंग बॉडी, लोडिंग डिवाइस, इलेक्ट्रिकल कंसोल, ऑपरेटिंग सिस्टम और सुरक्षा बाड़ शामिल हैं। विभिन्न उत्पाद टर्निंग आवश्यकताओं को अपनाता है, संचालन के बीच सुरक्षित, सुचारू और कुशल सामग्री हस्तांतरण सुनिश्चित करता है।
पैनल प्री-स्पॉट पोजिशनिंग वेल्डिंग मशीन

पैनल स्वचालित रूप से कन्वेयर रैक पर वेल्डिंग स्टॉप स्थिति में प्रवाहित होता है, और दोनों तरफ के वेल्डर प्री-स्पॉट वेल्डिंग शुरू करते हैं।

प्री-स्पॉट वेल्डिंग केवल एक पंक्ति के लिए आवश्यक है।

AC DN75 बिजली आपूर्ति के 1 सेट का उपयोग करता है।
उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन 4
उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन 5 पैनल गैन्ट्री मल्टी-स्पॉट वेल्डिंग मशीन

वेल्डिंग के लिए 3 गैन्ट्री मल्टी-स्पॉट वेल्डिंग मशीनें।

प्रत्येक इकाई में सिलेंडर वेल्डिंग जोड़ों के 18 सेट हैं।

एक समय में सोल्डर जोड़ों की एक पंक्ति की वेल्डिंग के लिए एसी वेल्डिंग पावर स्रोत।

हाई-स्पीड सर्वो लिंकेज स्टेपर वॉटर चैनल प्लेट की आपूर्ति के लिए ग्रिपर को आगे की ओर फीड करता है।
संवहन शीट प्री-स्पॉट वेल्डिंग मशीन

संवहन शीट को मैन्युअल रूप से ऑनलाइन टूलिंग गाइड पर लोड किया गया है।

वेल्डिंग एक गैन्ट्री 4-हेड प्री-स्पॉट वेल्डिंग मशीन का उपयोग करके की गई।

वेल्डिंग के लिए सामग्रियों को मैन्युअल रूप से पूर्व-नुकीली स्थिति की पहली पंक्ति में धकेला गया।

शेष वेल्डिंग बिंदुओं के लिए उपकरण स्वचालित रूप से स्थानांतरित हो जाता है।
उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन 6
उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन 7 संवहन शीट गैन्ट्री मल्टी-स्पॉट वेल्डिंग मशीन

पूर्व-निर्धारित पथ: संवहन शीट टूलिंग गाइड में पूर्व-निर्धारित पथ का अनुसरण करती है।

दोहरी गैन्ट्री वेल्डिंग: 2 गैन्ट्री मल्टी-स्पॉट वेल्डर।

वायवीय जोड़: प्रति यूनिट 16 सेट।

एसी बिजली की आपूर्ति: एसी और पंक्ति वेल्डिंग के लिए एकल-पक्षीय।

सर्वो स्टेपर: हाई-स्पीड सर्वो स्टेपर वॉटर चैनल प्लेट के लिए ग्रिपर को फ़ीड करता है।
यू-आकार का लाइन ट्रांसफर कन्वेयर

सामग्री को यू-आकार के लेआउट में स्थानांतरित करने के लिए रोलर कन्वेयर रैक का उपयोग करें।

स्थान दक्षता: यू-आकार स्थान बचाता है, प्रक्रिया को अनुकूलित करता है।

संचालन में आसानी: छोटी कार्यकर्ता सीमा, सुविधाजनक, तीव्रता कम करती है।
उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन 8
उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन 9 लंबी साइड डबल-हेड सीम वेल्डिंग मशीन

एक साथ वेल्डिंग: दोनों लंबे किनारों को एक साथ वेल्ड करें।

बिजली की आपूर्ति: स्थिर दीर्घकालिक वेल्डिंग के लिए 300KVA मध्यम आवृत्ति एसी।
गैन्ट्री डबल-हेड शॉर्ट साइड सीम वेल्डिंग मशीन 2 सेट

लंबे समय तक अत्यधिक स्थिर वेल्डिंग सुनिश्चित करने के लिए मध्यम आवृत्ति एसी वेल्डिंग पावर स्रोत का उपयोग करें।
उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन 10
उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन 11 दो तरफा सफाई और ट्रिमिंग मशीन

लंबे किनारे वाले वेल्डेड उत्पादों को साफ और ट्रिम करें।
कतरने की मशीन

काटने की प्रक्रिया: आवश्यक सामग्रियों पर कटिंग करें।

कटर सामग्री: सफेद स्टील ब्लेड।

काटने की विधि: कैंची से काटना।
उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन 12
उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन 13 चार कोने वाली चाप काटने की मशीन

कोने को आकार देना: गोल किनारे बनाने के लिए नुकीले कोनों को काटें।

कटर सामग्री: सफेद स्टील।

काटने की विधि: हाइड्रोलिक पंचिंग।
डबल-हेड थ्री-वे स्वचालित वेल्डिंग मशीन

वेल्डिंग पावर: मध्यम आवृत्ति MD80 पावर स्रोत।

सामग्री प्रवाह: डॉकिंग और टर्निंग के लिए दो तरफा चैनल।

संवहन विधि: तीन-तरफा सामग्री परिवहन के लिए चेन प्लेट।

स्वचालित फीडिंग: सटीक संचालन के लिए ग्रिपर और वेल्डिंग स्थिति।
उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन 14
उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन 15 समर्थन हुक स्वचालित वेल्डिंग मशीन

वेल्डिंग पावर: मध्यम आवृत्ति MD40 पावर स्रोत।

फीडिंग विधि: सामग्री फीडिंग के लिए क्लिप-प्रकार की स्टैकिंग।

लोड हो रहा है: वायवीय ग्रिपर सामग्री को वेल्डिंग स्थिति में लोड करता है।
स्वचालित दबाव वायुरोधी पता लगाने वाली मशीन

परीक्षण दबाव: 10 बार.

परीक्षण विधि: पानी की टंकी में स्वचालित दबाव परीक्षण।
उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन 16



अन्य जानकारी



उत्पाद विवरण तकनीकी सेवाएँ
स्टील पैनल रेडिएटर उत्पादन लाइन यू-आकार का रिटर्न लेआउट आरेख ग्राहक-केंद्रितता का पालन करें और अपनी कंपनी को इंस्टॉलेशन, कमीशनिंग, प्रशिक्षण और रखरखाव जैसी व्यापक पूर्व-बिक्री और बिक्री-पश्चात सेवाएँ प्रदान करें।
उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन 21

पूर्व-बिक्री सेवा:अनुबंध पर हस्ताक्षर करने से पहले, कंपनी ग्राहकों को उपकरणों के लिए विभिन्न उत्पादन प्रक्रिया समाधान और तकनीकी परामर्श सेवाएं प्रदान करती है।

स्थापना और कमीशनिंग:अनुबंध के अनुसार, हमारी कंपनी निर्दिष्ट समय के भीतर उपकरण को उपयोगकर्ता द्वारा निर्दिष्ट इंस्टॉलेशन साइट पर सुरक्षित रूप से पहुंचाएगी, और इसे साइट पर स्थापित करने के लिए तकनीकी सेवा इंजीनियरों को भेजेगी। जब उपयोगकर्ता के पास बुनियादी इंस्टॉलेशन और कमीशनिंग स्पेयर पार्ट्स होते हैं, तो तकनीकी सेवा इंजीनियर उपयोगकर्ता के उपयोग के लिए मशीन को इंस्टॉल और डिबग करेगा, यह सुनिश्चित करते हुए कि इंस्टॉलेशन और कमीशनिंग साइट का वातावरण साफ, स्वच्छ और व्यवस्थित है।

बिक्री के बाद प्रशिक्षण: कंपनी खरीदार की साइट या विक्रेता के प्रशिक्षण केंद्र पर मुफ्त तकनीकी प्रशिक्षण (न्यूनतम 5 दिन) प्रदान करती है। प्रमुख विषयों में शामिल हैं:

  • -सॉफ़्टवेयर के उपयोग को नियंत्रित करें
  • -बिजली चालू/बंद करने की प्रक्रिया
  • -पैनल और सॉफ्टवेयर पैरामीटर सेटिंग्स
  • -बुनियादी मशीन की सफाई और रखरखाव
  • - सामान्य हार्डवेयर विफलताओं को संभालना
  • -परिचालन संबंधी सावधानियां

उपकरण रखरखाव

  • -अंतिम स्वीकृति के बाद एक साल की वारंटी;
  • -ग्राहक सेवा प्रतिक्रिया समय 24 घंटे के भीतर है;
  • -वारंटी अवधि के बाद सशुल्क मरम्मत प्रदान की जाती है।
उत्पादन परिणाम
उच्च प्रदर्शन पेशेवर ट्रांसफार्मर फ्लैट पैनल हीट सिंक स्वचालित वेल्डिंग उत्पादन लाइन 22

नहीं नाम सामग्री टिप्पणियाँ
1 पैनल कोल्ड रोल्ड स्टील प्लेट 1.1 मिमी मोटाई
2 संवहन प्लेट कोल्ड रोल्ड स्टील प्लेट 0.3 मिमी मोटाई
3 इंटरफ़ेस प्रकार   4x जी 1/2 आंतरिक थ्रेड इंटरफ़ेस
4 उत्पाद की लंबाई   400-3000 मिमी
5 उत्पाद की चौड़ाई   300/400/500/600/900 मिमी

उपकरण विन्यास सूची



नहीं उपकरण का नाम नमूना मात्रा इकाई
1 पैनल ट्रस लोडिंग मशीन एचजे-0-0 1 तय करना
2 जल चैनल रिंग लोडिंग और दबाने वाली मशीन YZJ-0-0 1 तय करना
3 टर्निंग और असेंबलिंग मशीन 1 FZJ-0-0 1 तय करना
4 पैनल प्री-स्पॉट पोजिशनिंग वेल्डिंग मशीन DN75-2C 1 तय करना
5 पैनल गैन्ट्री मल्टी-स्पॉट वेल्डिंग मशीन 10*DN60-36C 3 तय करना
6 संवहन शीट प्री-स्पॉट वेल्डिंग मशीन 2*DN63-4C 1 तय करना
7 संवहन शीट गैन्ट्री मल्टी-स्पॉट वेल्डिंग मशीन 4*DN63-16C 3 तय करना
8 यू-आकार का लाइन ट्रांसफर कन्वेयर ZJG-0-0 1 तय करना
9 लंबी साइड डबल-हेड सीम वेल्डिंग मशीन 2*FVM300-2C 1 तय करना
10 गैन्ट्री डबल-हेड शॉर्ट साइड सीम वेल्डिंग मशीन 1 2*FVM300-2C 1 तय करना
11 गैन्ट्री डबल-हेड शॉर्ट साइड सीम वेल्डिंग मशीन 2 2*FVM300-2C 1 तय करना
12 दो तरफा सफाई और ट्रिमिंग मशीन XBJ-0-0 1 तय करना
13 कतरने की मशीन जेसीजे-0-0 1 तय करना
14 चार कोने वाली चाप काटने की मशीन QJJ-0-0 1 तय करना
15 टर्निंग और असेंबलिंग मशीन 2 FZJ-0-0 1 तय करना
16 डबल-हेड थ्री-वे स्वचालित वेल्डिंग मशीन 2*एमडी80-2सी 1 तय करना
17 समर्थन हुक स्वचालित वेल्डिंग मशीन 2*MD40-4C 1 तय करना
18 स्वचालित दबाव वायुरोधी पता लगाने वाली मशीन जेसीजे-0-0 1 तय करना
19 निर्वहन कन्वेयर एसएसजे-0-0 1 तय करना



पानी, बिजली और गैस विन्यास

परियोजना पैरामीटर
कुल बिजली वितरण 1600KVA (उपयोग की गई वास्तविक कुल बिजली लगभग 1000KVA है)
गैस स्रोत का दबाव 0.6MPa
जलस्रोत का दबाव 0.15MPa~0.30MPa
संपीड़ित वायु स्रोत आवश्यकताएँ 1000L/मिनट
कुल जल प्रवाह 1200L/मिनट
उपकरण अधिभोग लंबाई*चौड़ाई लगभग। 60मी*10मी
