उत्पाद विवरण:
|
| Power: | 12 * 50 KVA | AC power supplies: | 12 sets |
|---|---|---|---|
| Seam welding speed: | 0-2.8 m/min | Grabbing method: | Cylinder clamps material, gripper turns 90° to place on rack |
| Material cart working method: | Servo stepping movement, moves to next position after placing 1 piece, manual cart replacement when rack is full | ||
| प्रमुखता देना: | 12 * 50 केवीए ट्रांसफार्मर रेडिएटर फिन उत्पादन लाइन,पूरी तरह से स्वचालित ट्रांसफार्मर रेडिएटर फिन उत्पादन लाइन |
||

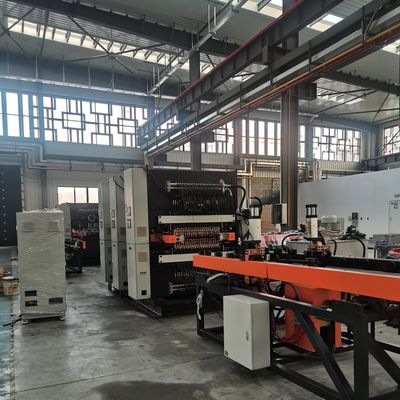

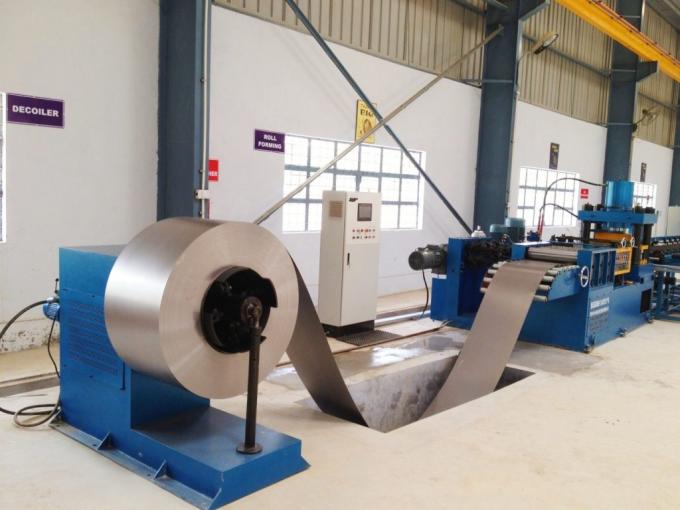

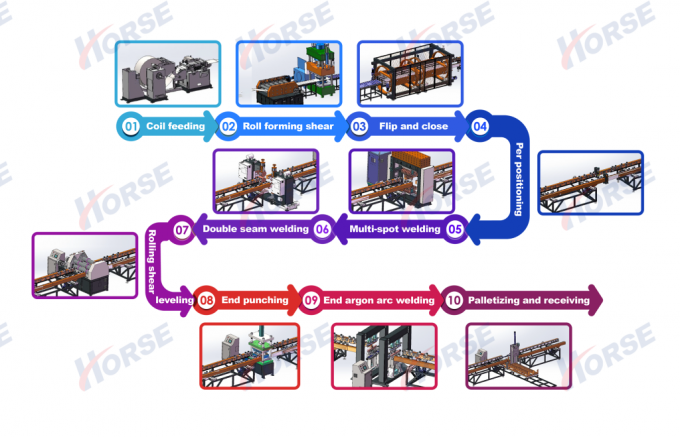

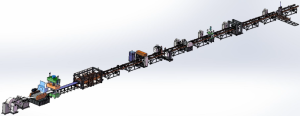

कार्यप्रवाह:Decoiling→roll forming→ hydraulic press→ turn over → multiple spot welding→ side seam welding → head welding → side shearing → head cutting → end product → स्वचालित पैनल स्टैकिंग मशीन

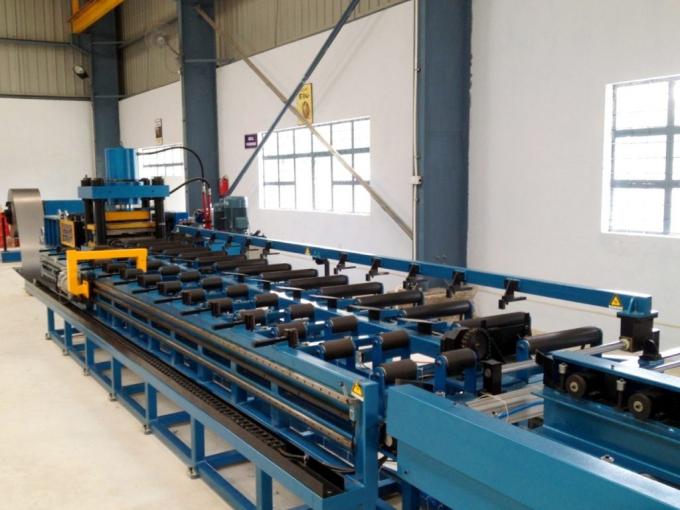

रोलिंग गतिः 6-14 मीटर/मिनट
समायोज्य दबाव

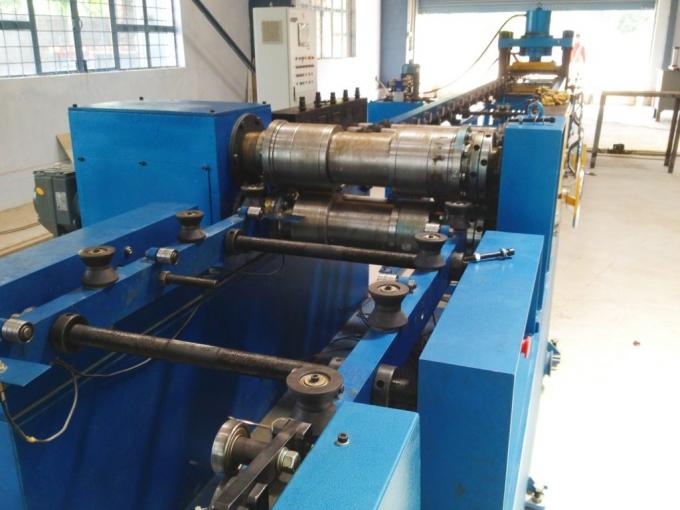

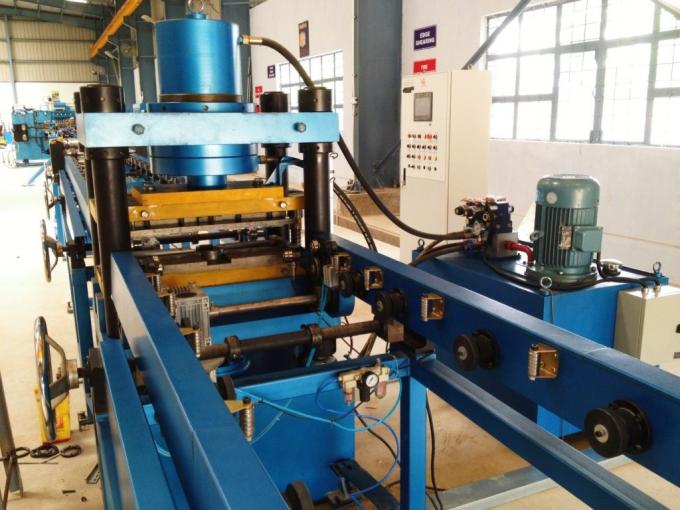

अंत पंचः 315 टन हाइड्रोलिक प्रेस
पंखों की लंबाई/आकार सटीकता के लिए रोटरी एन्कोडर और सर्वो ड्राइव
समतल तंत्र एकल टुकड़े की समतलता सुनिश्चित करता है

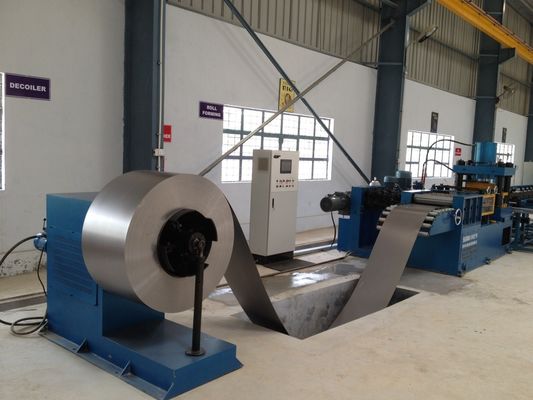

5 टन के अनलोडिंग रैक पर लोडिंग ट्रॉली के माध्यम से रखी गई अनरोल्ड सामग्री और शीट में रोल की गई
ग्राहक के अनुरोध पर वैकल्पिक बफर पिट
ढोने की गतिः 5-15 मीटर/मिनट
रेडिएटर फिन्स का 180° घुमाव

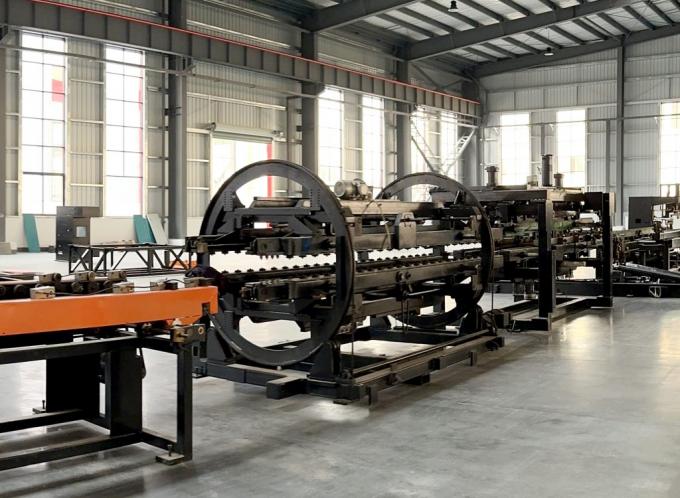

फ्लिपिंग डिवाइसः घूर्णन रैक, फ्लिपिंग रैक, ट्रांसमिशन सिस्टम, फ्लिपिंग डिवाइस, धक्का उपकरण आदि।
पहली शीट पूर्व निर्धारित स्थिति तक पहुँच जाती है → विपरीत ले जाने वाले रैक पर पलटा
दूसरी शीट पूर्व निर्धारित स्थिति तक पहुँच जाती है → धक्का उपकरण इसे पहली शीट पर ले जाता है, जोड़ने को पूरा करता है
स्पॉट वेल्डिंग दबाव उपकरणों के दो सेट
शक्तिः 60 केवीए
फ्लिपिंग और असेंबली के बाद, पूर्व-स्पॉट वेल्डिंग मशीन बहु-स्पॉट वेल्डिंग के लिए वर्कपीस को संरेखित और तय करती है

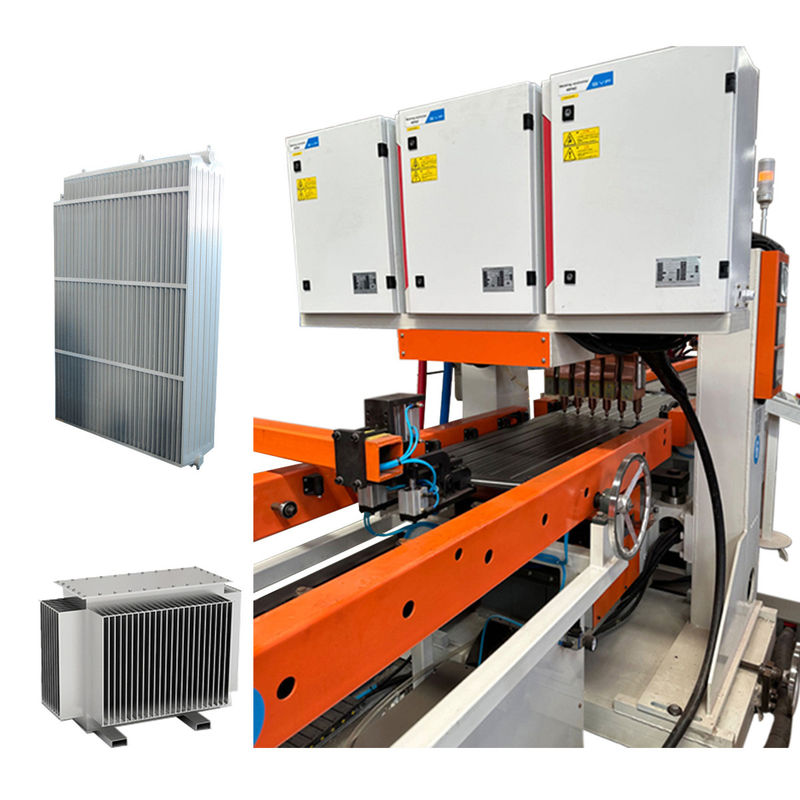

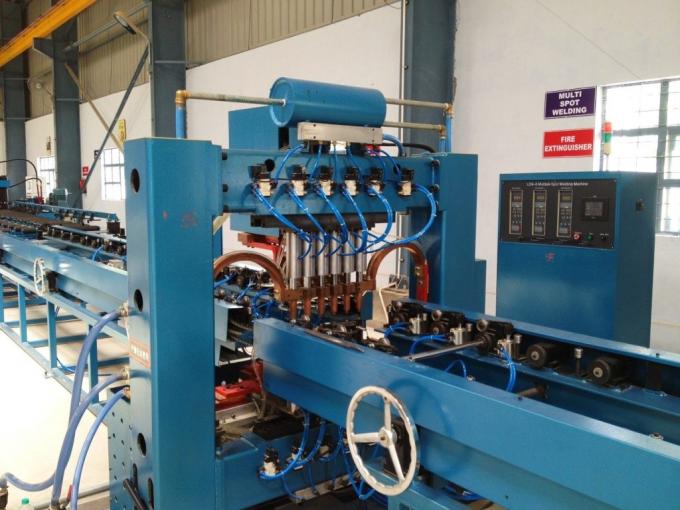

स्पॉट वेल्डिंग दबाव उपकरणों के 12 सेट
डबल हेड वेल्डिंग हेड, 6 अंक/पंक्ति
एसी पावर सप्लाईः 12 सेट
शक्तिः 12 * 50 केवीए
दक्षता में सुधार के लिए डबल-पंक्ति वेल्डिंग

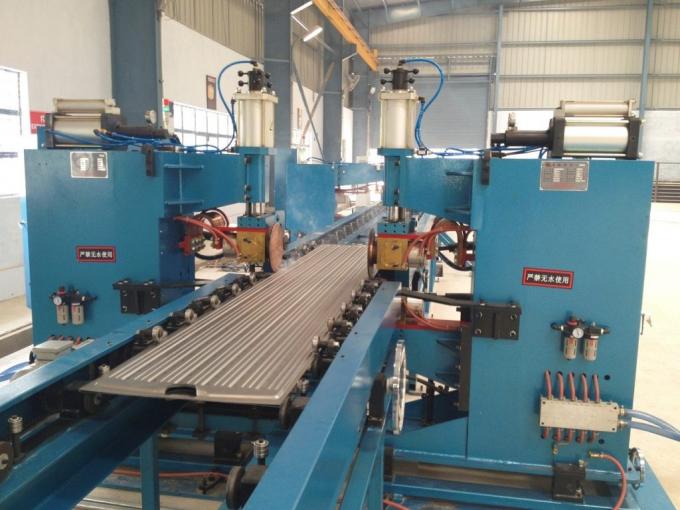

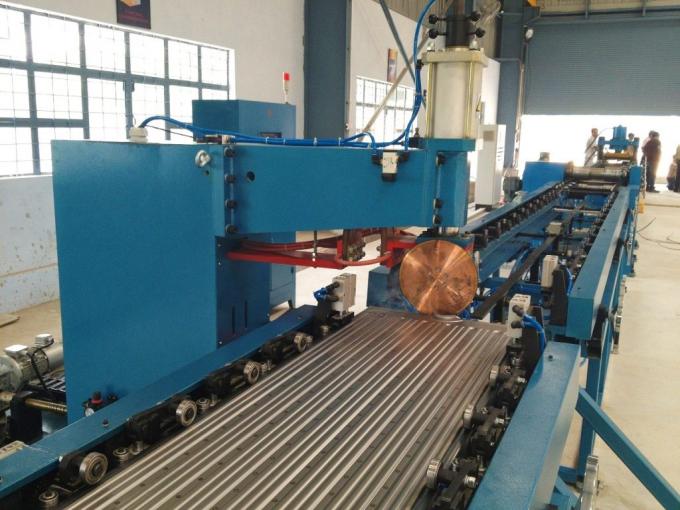

सीम वेल्डिंग मशीनों के 2 सेट, सममित रूप से व्यवस्थित
सीम वेल्डिंग प्रेशर हेड के 4 सेट
चर आवृत्ति वेल्डिंग बिजली की आपूर्ति के 2 सेट
शक्तिः 2 * 160 केवीए
अधिकतम दबावः 12,000 एन
अंतर प्रसारण तंत्र
सीम वेल्डिंग गतिः 0-2.8 m/min
मशीन बॉक्स, ड्राइव डिवाइस, कतरनी डिवाइस, किनारे को कुचलने की तंत्र, लेवलिंग तंत्र, इलेक्ट्रॉनिक नियंत्रण प्रणाली, वायवीय प्रणाली आदि से बना है।
रोलिंग कतरनी डिस्क दोनों पक्षों को काटती है; मिश्र धातु उपकरण स्टील (प्रभाव प्रतिरोधी, पहनने प्रतिरोधी, लंबी सेवा जीवन) से बने कटर डिस्क
रोलिंग कतरनी की गतिः 2-6 मीटर/मिनट
ड्राइविंग पावरः 4 किलोवाट
आधार, लिफ्टिंग तंत्र, छिद्रण फ्रेम, छिद्रण मर, छिद्रण सिलेंडर, लिफ्टिंग सिलेंडर और हाइड्रोलिक स्टेशन से बना है
किनारे के संरेखण और स्थिरता सुनिश्चित करने के लिए ढीले सिरों को कतरने के लिए प्रयोग किया जाता है
मुक्का मारने के बल को कम करने के लिए घुमावदार किनारे के साथ मुक्का मारना
पंचिंग मशीन का दबाव: 160 टी
उपकरण के 2 सेट, सममित रूप से व्यवस्थित
काम के टुकड़े के सामने के छोर को वेल्डिंग के लिए 1 सेट, काम के टुकड़े के पीछे के छोर को वेल्डिंग के लिए 1 सेट
पैनासोनिक अर्गोन आर्क वेल्डिंग बिजली आपूर्ति के 4 सेट
वर्तमान सीमाः 5-315 ए
वेल्डिंग गतिः 300-600 मिमी/मिनट

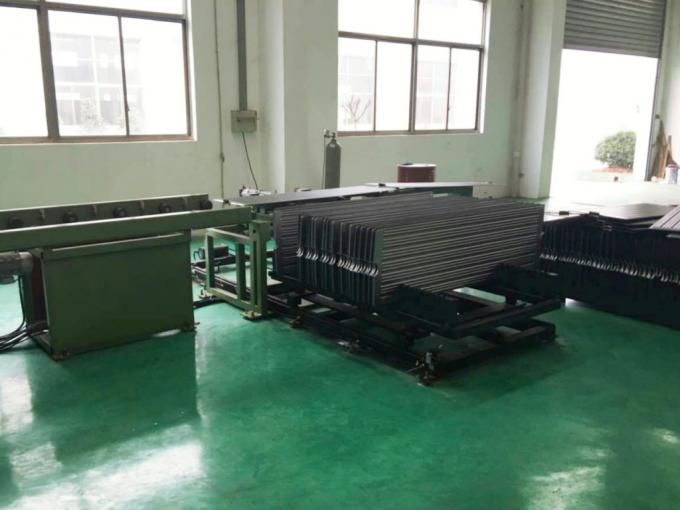

पैलेटिंग रैक पर भंडारण मात्राः 40 पीसी
पैलेट की दूरीः 45 मिमी
पकड़ने की विधिः सिलेंडर क्लैंप सामग्री, रैक पर रखने के लिए 90° घुमाएं
सामग्री कार्ट काम करने की विधिः सर्वो स्टेपिंग आंदोलन, 1 टुकड़ा रखने के बाद अगली स्थिति में चला जाता है, रैक भरा है जब मैनुअल कार्ट प्रतिस्थापन
हेडर पंच मशीन स्वचालित रूप से एक पाइप (अधिकतम 40 पैनल) पर 40 स्लॉट जोड़े बनाने के लिए अनुक्रमित करती है। पाइप को प्रत्येक पैनल पर 2 विशेष रूप से आकार के आयताकार स्लॉट के साथ काटा जाता है।आंतरिक समर्थन छिद्रण के दौरान विरूपण को रोकता है. प्रति पंच चक्र समयः ~ 6 सेकंड.
क्षैतिज असेंबली फिक्स्चर रेडिएटर पैनलों को हेडर पाइपों में इकट्ठा करने में सहायता करता है। पैनलों को स्वचालित स्टैकिंग मशीन पर रैक फिक्स्चर में रखा जाता है और फिर फिक्स्चर में।एक छोर लंबाई के लिए मैन्युअल रूप से समायोजित किया जाता है, जबकि दूसरे छोर पर एक हाइड्रोलिक प्रेस का उपयोग टैंक वेल्डिंग के लिए पकड़ने और स्थिति के लिए किया जाता है।
संचालित फ्लैंज-माउंट फिटिंग को रेडिएटर केंद्र रेखा पर सटीक रूप से संरेखित करने के लिए डिज़ाइन किया गया है। पैनल लंबाई और विधानसभा गहराई के लिए संचालित समायोजन के साथ,यह उत्पादन परिवर्तनों के लिए तेजी से पुनर्गठन की अनुमति देता हैसर्वो मोटर की स्थिति सटीक असेंबली सुनिश्चित करती है।
बिजली से चलने वाला टर्नओवर फिक्स्चर एक तरफ से हेडर पाइप वेल्ड करने के बाद रेडिएटर असेंबली के लिए रेडिएटर तत्वों को टर्नओवर करने के लिए डिज़ाइन किया गया है, फिर दूसरे तरफ वेल्ड करने के लिए रेडिएटर को टर्नओवर करें।
ट्रेंटफार हॉर्स ट्रांसफार्मर रेडिएटर फिन उत्पादन लाइन अंतरराष्ट्रीय मानकों को पूरा करती है और अधिक किफायती और प्रतिस्पर्धी मूल्य प्रदान करती है।
| नहीं | नाम | मॉडल | मात्रा | इकाई |
| 1 | स्वचालित अनलॉन्डिंग मशीन | FJJ-0-0 | 1 | सेट |
| 2 | रोलिंग बनाने वाली कतरनी मशीन | CXJ-0-0 | 1 | सेट |
| 3 | मोड़ने और इकट्ठा करने की मशीन | FZJ-0-0 | 1 | सेट |
| 4 | डबल हेड प्री-स्पॉट वेल्डिंग मशीन | DN60-2C | 1 | इकाई |
| 5 | गैन्ट्री 12-हेड स्पॉट वेल्डिंग मशीन | LM-12C | 1 | इकाई |
| 6 | डबल साइड सीम वेल्डिंग मशीन | 2*FVM160-2C | 1 | इकाई |
| 7 | रोलिंग और लेवलिंग मशीन | JPJ-0-0 | 1 | इकाई |
| 8 | अंत छिद्रण मशीन | CQJ-0-0 | 1 | इकाई |
| 9 | अंत आर्गन आर्क वेल्डिंग मशीन | YHH-4C | 2 | इकाई |
| 10 | तैयार उत्पाद स्टैकिंग मशीन | एमडीजे-0-0 | 1 | इकाई |
| 11 | कन्वेयर रैक | एसएसजे-0-0 | 10 | इकाई |
| न्युमेटिक | हवाई हमला |
| नियंत्रण | मित्सुबिशी या सीमेंस |
| सर्वो सिस्टम | यास्कावा |
| रैखिक बीयरिंग और एक्ट्यूएटर | THK |
| हाइड्रोलिक | युसी |
| विद्युत | श्नाइडर, सीमेंस |
