उत्पाद विवरण:
|
| प्रतिरूप संख्या।: | एफवीएम-170केवीए | उत्पादन का दायरा: | उत्पाद रेखा |
|---|---|---|---|
| प्रमाणन: | ISO, CE, ABS | बिक्री के बाद सेवा: | 1 साल की वारंटी |
| परिवहन पैकेज: | लकड़ी का बक्सा | ट्रेडमार्क: | ट्रिनफ़र |
पैनल ट्रस लोडिंग मशीनबूम कार का उपयोग करके फीडिंग प्लेटफॉर्म कारों पर ढेर किए गए पदार्थों का मैन्युअल लोडिंग, प्रत्येक तरफ दो सामग्री प्लेसमेंट पोजीशन के साथ।ट्रस ग्रिपर स्वचालित रूप से प्लेट कार के दोनों किनारों से सामग्री को पकड़ता है और उन्हें कन्वेयर लाइन पर रखता है। सेंटर क्लैंपिंग पोजिशनिंग तंत्र कन्वेयर पर पैनल को संरेखित करता है। सर्वो-चालित तंत्र बोर्ड को प्री-स्पॉट वेल्डिंग मशीन में ले जाता है ताकि दोनों तरफ स्पॉट वेल्डिंग की जा सके। |
वाटर चैनल रिंग लोडिंग और प्रेसिंग मशीनजलमार्ग रिंग एक डबल-ट्रैक सिस्टम के साथ कंपन प्लेट फीडिंग का उपयोग करता है।प्रत्येक तरफ दो प्रेसिंग हेड जलमार्ग के छल्लों को सामने और पीछे की तरफ दबाते हैं। सामग्री ट्रांसमिशन संचालित रोलर फीडिंग का उपयोग करता है। |
टर्निंग और असेंबलिंग मशीनत्वरित और सटीक फ़्लिपिंग।संचरण के लिए उच्च गुणवत्ता वाली चेन; ड्राइव के रूप में 400W रिडक्शन मोटर। सटीक टर्निंग पोजिशनिंग के लिए सेंसर के साथ गियर रिडक्शन मोटर। स्वचालित नियंत्रण, कोई मैनुअल हस्तक्षेप नहीं। टर्निंग बॉडी, लोडिंग डिवाइस, इलेक्ट्रिकल कंसोल, ऑपरेटिंग सिस्टम और सुरक्षा बाड़ से मिलकर बनता है। विभिन्न उत्पाद टर्निंग आवश्यकताओं के अनुकूल होता है, जो संचालन के बीच सुरक्षित, सुचारू और कुशल सामग्री हस्तांतरण सुनिश्चित करता है। |
पैनल प्री-स्पॉट पोजिशनिंग वेल्डिंग मशीनपैनल स्वचालित रूप से कन्वेयर रैक पर वेल्डिंग स्टॉप पोजीशन पर जाता है, और दोनों तरफ के वेल्डर प्री-स्पॉट वेल्डिंग शुरू करते हैं। केवल एक पंक्ति के लिए प्री-स्पॉट वेल्डिंग की आवश्यकता होती है। 1 सेट एसी DN75 बिजली आपूर्ति का उपयोग करता है। |
पैनल गैन्ट्री मल्टी-स्पॉट वेल्डिंग मशीनवेल्डिंग के लिए 3 गैन्ट्री मल्टी-स्पॉट वेल्डिंग मशीन। प्रत्येक इकाई में 18 सेट सिलेंडर वेल्डिंग जोड़ हैं। एक बार में सोल्डर जोड़ों की एक पंक्ति की वेल्डिंग के लिए एसी वेल्डिंग बिजली स्रोत। हाई-स्पीड सर्वो लिंकेज स्टेपर वाटर चैनल प्लेट की आपूर्ति के लिए ग्रिपर को आगे बढ़ाता है। |
संवहन शीट प्री-स्पॉट वेल्डिंग मशीनसंवहन शीट को मैन्युअल रूप से ऑनलाइन टूलिंग गाइड पर लोड किया जाता है। वेल्डिंग एक गैन्ट्री 4-हेड प्री-स्पॉट वेल्डिंग मशीन का उपयोग करके की जाती है। सामग्री को मैन्युअल रूप से वेल्डिंग के लिए प्री-पॉइंटेड पोजीशन की पहली पंक्ति में धकेला जाता है। उपकरण शेष वेल्डिंग बिंदुओं के लिए स्वचालित रूप से शिफ्ट होता है। |
संवहन शीट गैन्ट्री मल्टी-स्पॉट वेल्डिंग मशीनप्री-सेट पथ: संवहन शीट प्री-सेट पथ का पालन करते हुए टूलिंग गाइड में प्रवेश करती है।डुअल गैन्ट्री वेल्डिंग: 2 गैन्ट्री मल्टी-स्पॉट वेल्डर। न्यूमेटिक जोड़: प्रति यूनिट 16 सेट। एसी बिजली आपूर्ति: पंक्ति वेल्डिंग के लिए एसी और सिंगल-साइडेड। सर्वो स्टेपर: हाई-स्पीड सर्वो स्टेपर वाटर चैनल प्लेट के लिए ग्रिपर को फीड करता है। |
यू-आकार की लाइन ट्रांसफर कन्वेयरयू-आकार के लेआउट में सामग्री को स्थानांतरित करने के लिए रोलर कन्वेयर रैक का उपयोग करें।अंतरिक्ष दक्षता: यू-आकार अंतरिक्ष बचाता है, प्रक्रिया को अनुकूलित करता है। ऑपरेशन में आसानी: छोटे कार्यकर्ता रेंज, सुविधाजनक, तीव्रता कम करता है। |
लंबी तरफ डबल-हेड सीम वेल्डिंग मशीनएक साथ वेल्डिंग: एक बार में दोनों लंबी तरफ वेल्ड करें।बिजली आपूर्ति: स्थिर दीर्घकालिक वेल्डिंग के लिए 300KVA मध्यम आवृत्ति एसी। |
गैन्ट्री डबल-हेड शॉर्ट साइड सीम वेल्डिंग मशीन 2 सेटलंबे समय तक अत्यधिक स्थिर वेल्डिंग सुनिश्चित करने के लिए मध्यम आवृत्ति एसी वेल्डिंग बिजली स्रोत का उपयोग करें। |
दो-तरफा सफाई और ट्रिमिंग मशीनलंबी तरफ वेल्डेड उत्पादों को साफ और ट्रिम करें। |
कतरनी मशीनकटिंग प्रक्रिया: आवश्यक सामग्रियों पर कटिंग करें।कटर सामग्री: सफेद स्टील ब्लेड। कटिंग विधि: कैंची कटिंग। |
चार-कोने आर्क कटिंग मशीनकोने का आकार देना: गोल किनारों को बनाने के लिए तेज कोनों को काटें।कटर सामग्री: सफेद स्टील। कटिंग विधि: हाइड्रोलिक पंचिंग। |
डबल-हेड थ्री-वे ऑटोमैटिक वेल्डिंग मशीनवेल्डिंग पावर: मध्यम आवृत्ति MD80 बिजली स्रोत।सामग्री प्रवाह: डॉक करने और मोड़ने के लिए डबल-साइडेड चैनल। परिवहन विधि: थ्री-वे पर सामग्री परिवहन के लिए चेन प्लेट। स्वचालित फीडिंग: सटीक संचालन के लिए ग्रिपर और वेल्डिंग पोजिशनिंग। |
सपोर्ट हुक ऑटोमैटिक वेल्डिंग मशीनवेल्डिंग पावर: मध्यम आवृत्ति MD40 बिजली स्रोत।फीडिंग विधि: सामग्री फीडिंग के लिए क्लिप-प्रकार का स्टैकिंग। लोडिंग: न्यूमेटिक ग्रिपर वेल्डिंग पोजीशन पर सामग्री लोड करता है। |
ऑटोमैटिक प्रेशर एयरटाइटनेस डिटेक्शन मशीनटेस्ट प्रेशर: 10 बार।टेस्ट विधि: पानी की टंकी में स्वचालित दबाव परीक्षण। |
| उत्पाद विवरण | तकनीकी सेवाएं |
| स्टील पैनल रेडिएटर प्रोडक्शन लाइन यू-आकार का रिटर्न लेआउट आरेख | ग्राहक-केंद्रितता का पालन करें और अपनी कंपनी को स्थापना, कमीशनिंग, प्रशिक्षण और रखरखाव जैसी व्यापक पूर्व-बिक्री और बिक्री के बाद की सेवाएं प्रदान करें। |
|
पूर्व-बिक्री सेवा: अनुबंध पर हस्ताक्षर करने से पहले, कंपनी ग्राहकों को विभिन्न उत्पादन प्रक्रिया समाधान और उपकरणों के लिए तकनीकी परामर्श सेवाएं प्रदान करती है। |

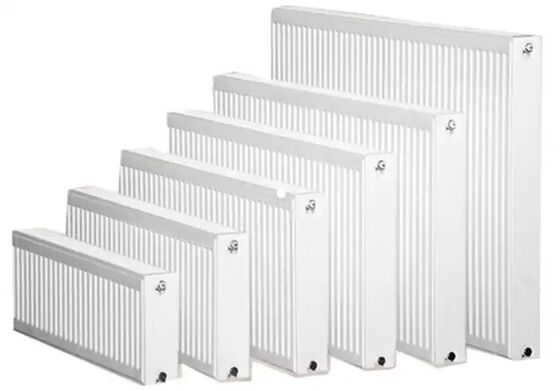

| उत्पादन परिणाम | स्थापना और कमीशनिंग: अनुबंध के अनुसार, हमारी कंपनी निर्दिष्ट समय के भीतर उपकरण को उपयोगकर्ता द्वारा निर्दिष्ट स्थापना स्थल पर सुरक्षित रूप से परिवहन करेगी, और साइट पर स्थापित करने के लिए तकनीकी सेवा इंजीनियरों को भेजेगी। जब उपयोगकर्ता के पास बुनियादी स्थापना और कमीशनिंग स्पेयर पार्ट्स होते हैं, तो तकनीकी सेवा इंजीनियर उपयोगकर्ता के उपयोग के लिए मशीन को स्थापित और डीबग करेंगे, यह सुनिश्चित करते हुए कि स्थापना और कमीशनिंग साइट का वातावरण साफ-सुथरा और व्यवस्थित है। |
|
बिक्री के बाद प्रशिक्षण: कंपनी खरीदार की साइट या विक्रेता के प्रशिक्षण केंद्र में मुफ्त तकनीकी प्रशिक्षण (न्यूनतम 5 दिन) प्रदान करती है। मुख्य विषयों में शामिल हैं: -नियंत्रण सॉफ्टवेयर का उपयोग -पावर ऑन/ऑफ प्रक्रियाएं -पैनल और सॉफ्टवेयर पैरामीटर सेटिंग्स -बेसिक मशीन की सफाई और रखरखाव -सामान्य हार्डवेयर विफलताओं को संभालना -परिचालन सावधानियां उपकरण रखरखाव -अंतिम स्वीकृति के बाद एक साल की वारंटी; -ग्राहक सेवा प्रतिक्रिया समय 24 घंटे के भीतर है; -वारंटी अवधि के बाद सशुल्क मरम्मत प्रदान की जाती है। |
| नहीं | नाम | सामग्री | टिप्पणियाँ |
| 1 | पैनल | कोल्ड रोल्ड स्टील प्लेट | 1.1 मिमी मोटाई |
| 2 | संवहन प्लेट | कोल्ड रोल्ड स्टील प्लेट | 0.3 मिमी मोटाई |
| 3 | इंटरफ़ेस प्रकार | 4x G 1/2 आंतरिक थ्रेड इंटरफ़ेस | |
| 4 | उत्पाद की लंबाई | 400-3000 मिमी | |
| 5 | उत्पाद की चौड़ाई | 300/400/500/600/900 मिमी |
| नहीं | उपकरण का नाम | मॉडल | मात्रा | इकाई |
| 1 | पैनल ट्रस लोडिंग मशीन | HJ-0-0 | 1 | सेट |
| 2 | वाटर चैनल रिंग लोडिंग और प्रेसिंग मशीन | YZJ-0-0 | 1 | सेट |
| 3 | टर्निंग और असेंबलिंग मशीन 1 | FZJ-0-0 | 1 | सेट |
| 4 | पैनल प्री-स्पॉट पोजिशनिंग वेल्डिंग मशीन | DN75-2C | 1 | सेट |
| 5 | पैनल गैन्ट्री मल्टी-स्पॉट वेल्डिंग मशीन | 10*DN60-36C | 3 | सेट |
| 6 | संवहन शीट प्री-स्पॉट वेल्डिंग मशीन | 2*DN63-4C | 1 | सेट |
| 7 | संवहन शीट गैन्ट्री मल्टी-स्पॉट वेल्डिंग मशीन | 4*DN63-16C | 3 | सेट |
| 8 | यू-आकार की लाइन ट्रांसफर कन्वेयर | ZJG-0-0 | 1 | सेट |
| 9 | लंबी तरफ डबल-हेड सीम वेल्डिंग मशीन | 2*FVM300-2C | 1 | सेट |
| 10 | गैन्ट्री डबल-हेड शॉर्ट साइड सीम वेल्डिंग मशीन 1 | 2*FVM300-2C | 1 | सेट |
| 11 | गैन्ट्री डबल-हेड शॉर्ट साइड सीम वेल्डिंग मशीन 2 | 2*FVM300-2C | 1 | सेट |
| 12 | दो-तरफा सफाई और ट्रिमिंग मशीन | XBJ-0-0 | 1 | सेट |
| 13 | कतरनी मशीन | JCJ-0-0 | 1 | सेट |
| 14 | चार-कोने आर्क कटिंग मशीन | QJJ-0-0 | 1 | सेट |
| 15 | टर्निंग और असेंबलिंग मशीन 2 | FZJ-0-0 | 1 | सेट |
| 16 | डबल-हेड थ्री-वे ऑटोमैटिक वेल्डिंग मशीन | 2*MD80-2C | 1 | सेट |
| 17 | सपोर्ट हुक ऑटोमैटिक वेल्डिंग मशीन | 2*MD40-4C | 1 | सेट |
| 18 | ऑटोमैटिक प्रेशर एयरटाइटनेस डिटेक्शन मशीन | JCJ-0-0 | 1 | सेट |
| 19 | डिस्चार्जिंग कन्वेयर | SSJ-0-0 | 1 | सेट |
| परियोजना | पैरामीटर |
| कुल बिजली वितरण | 1600KVA (वास्तविक कुल बिजली उपयोग लगभग 1000KVA है) |
| गैस स्रोत दबाव | 0.6MPa |
| पानी स्रोत दबाव | 0.15MPa~0.30MPa |
| संपीड़ित वायु स्रोत आवश्यकताएँ | 1000L/min |
| कुल जल प्रवाह | 1200L/min |
| उपकरण अधिभोग लंबाई*चौड़ाई लगभग। | 60m*10m |
