उत्पाद विवरण:
|
| स्वचालित उत्पादन लाइन: | विस्तृत | लचीला उत्पादन: | बुद्धिमान विनिर्माण |
|---|---|---|---|
| स्वचालन: | स्वचालन | वारंटी: | 1 साल की वारंटी |
| Specification: | other | उत्पत्ति: | चीन |
| उत्पादन का दायरा: | उत्पाद रेखा | प्रमाणन: | ISO, CE, ABS |
कार्यप्रवाह

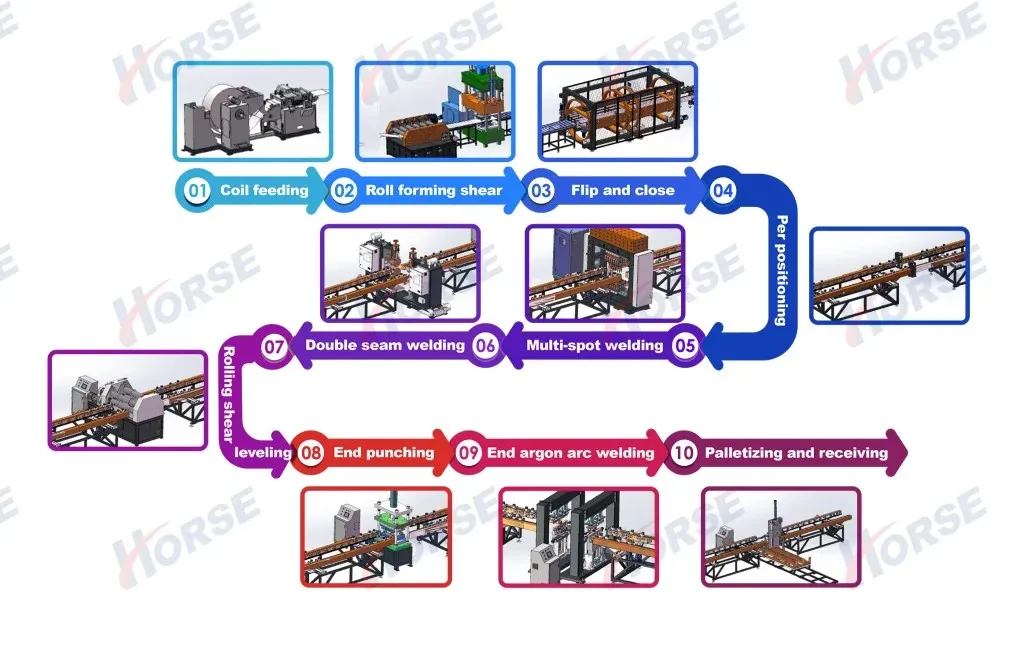

कार्य प्रवाह: कुंडल खोलना → रोल बनाना → हाइड्रोलिक प्रेस → पलटना → कई स्पॉट वेल्डिंग → साइड सीम वेल्डिंग → हेड वेल्डिंग → साइड कतरन → हेड कटिंग → अंतिम उत्पाद → स्वचालित पैनल स्टैकिंग मशीन
मुख्य उपकरण
 |

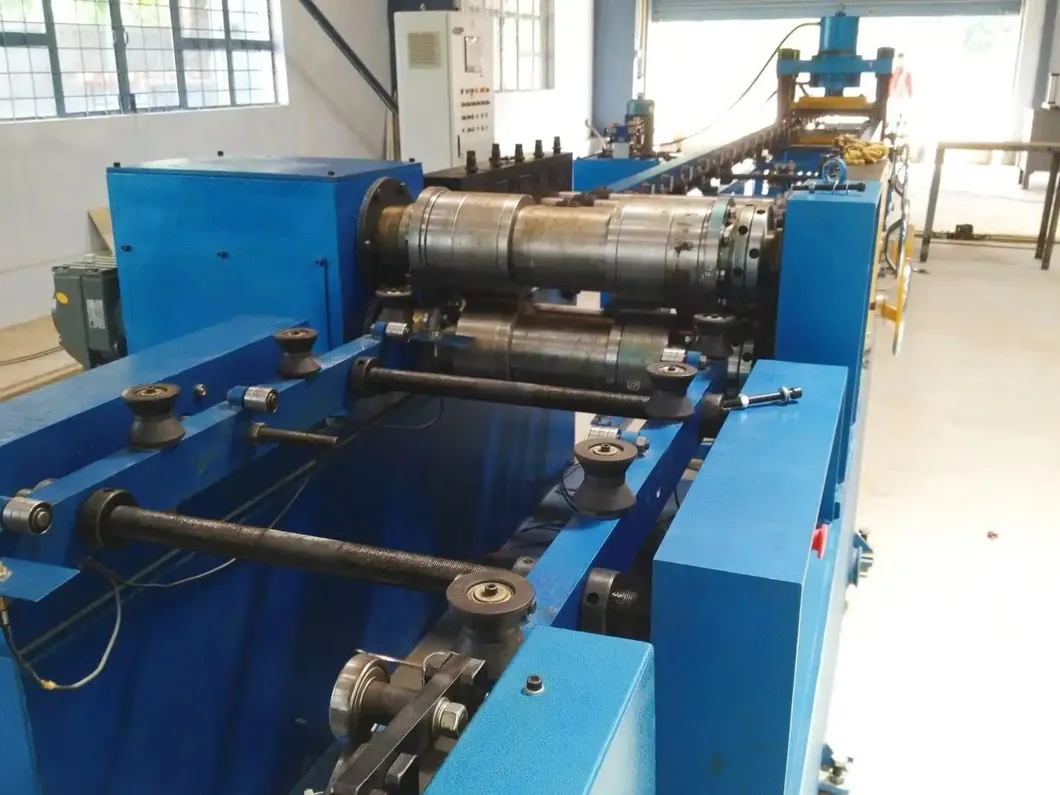

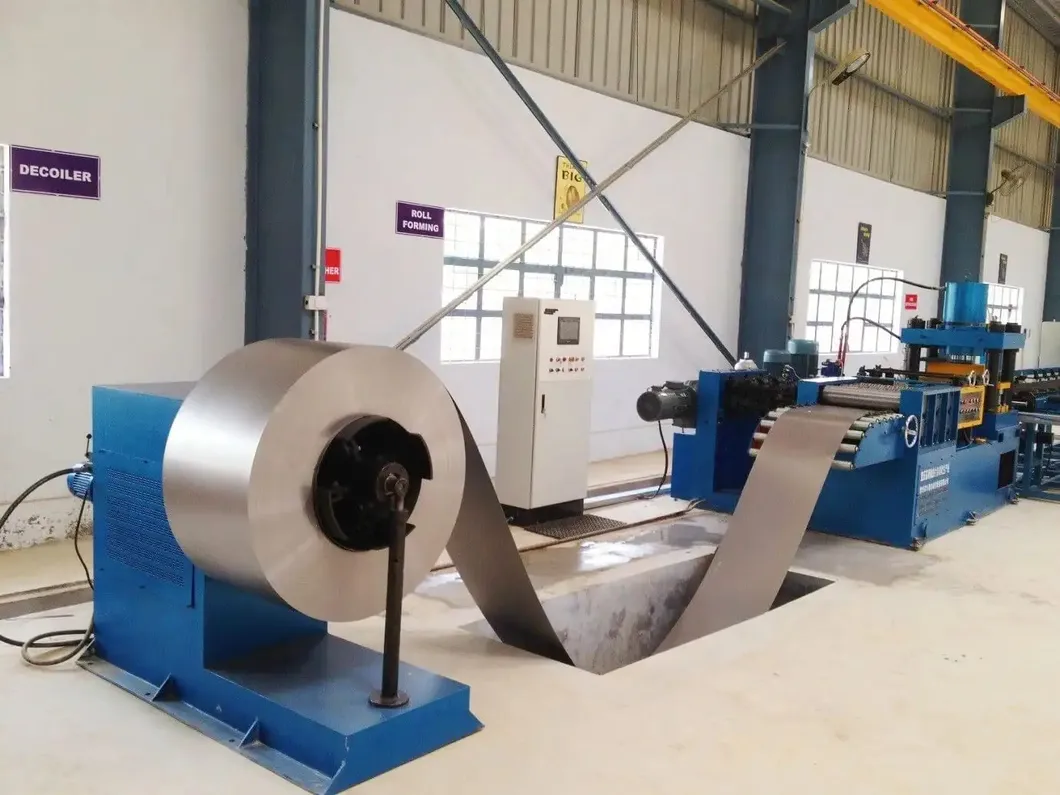

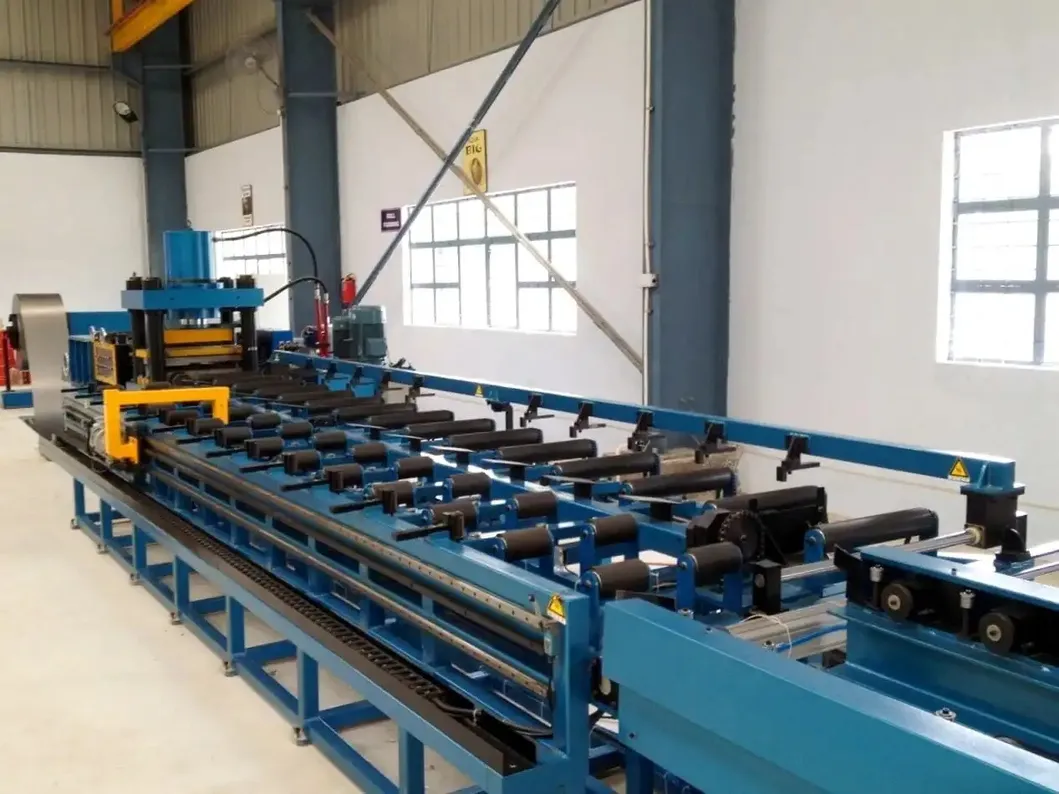

रोलिंग फॉर्मिंग स्टेशन रोलिंग गति: 6-14 मीटर/मिनट समायोज्य दबाव अंत पंच: 315-टन हाइड्रोलिक प्रेस फिन की लंबाई/आकार की सटीकता के लिए रोटरी एनकोडर और सर्वो ड्राइव लेवलिंग तंत्र एकल टुकड़े की सपाटता सुनिश्चित करता है अनलोडिंग ट्रॉली के माध्यम से 5-टन अनलोडिंग रैक पर अनरोल्ड सामग्री रखी जाती है और शीट में लुढ़का जाता है ग्राहक के अनुरोध पर वैकल्पिक बफर पिट |

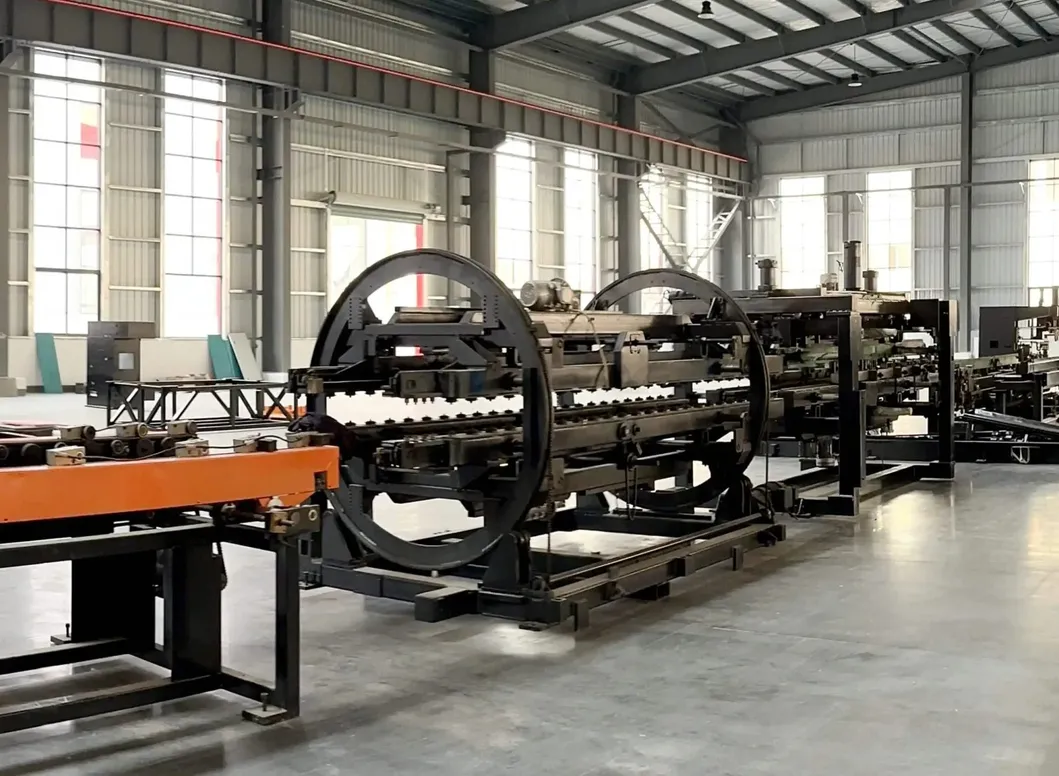

| पलटने और जुड़ने का स्टेशन कनवेयरिंग गति: 5-15 मीटर/मिनट रेडिएटर फिन का 180° पलटना पलटने वाला उपकरण: रोटेटिंग रैक, पलटने वाला रैक, ट्रांसमिशन सिस्टम, पलटने वाला उपकरण, धकेलने वाला उपकरण, आदि। पहला शीट प्रीसेट स्थिति तक पहुँचती है → विपरीत कन्वेयरिंग रैक पर पलट जाती है दूसरी शीट प्रीसेट स्थिति तक पहुँचती है → धकेलने वाला उपकरण इसे पहली शीट पर ले जाता है, जिससे जुड़ना पूरा होता है |
 |
 |
डबल-हेड प्री-स्पॉट वेल्डिंग स्टेशन स्पॉट वेल्डिंग दबाव उपकरणों के दो सेट पावर: 60 केवीए पलटने और असेंबली के बाद, प्री-स्पॉट वेल्डिंग मशीन मल्टी-स्पॉट वेल्डिंग के लिए वर्कपीस को संरेखित और ठीक करती है |

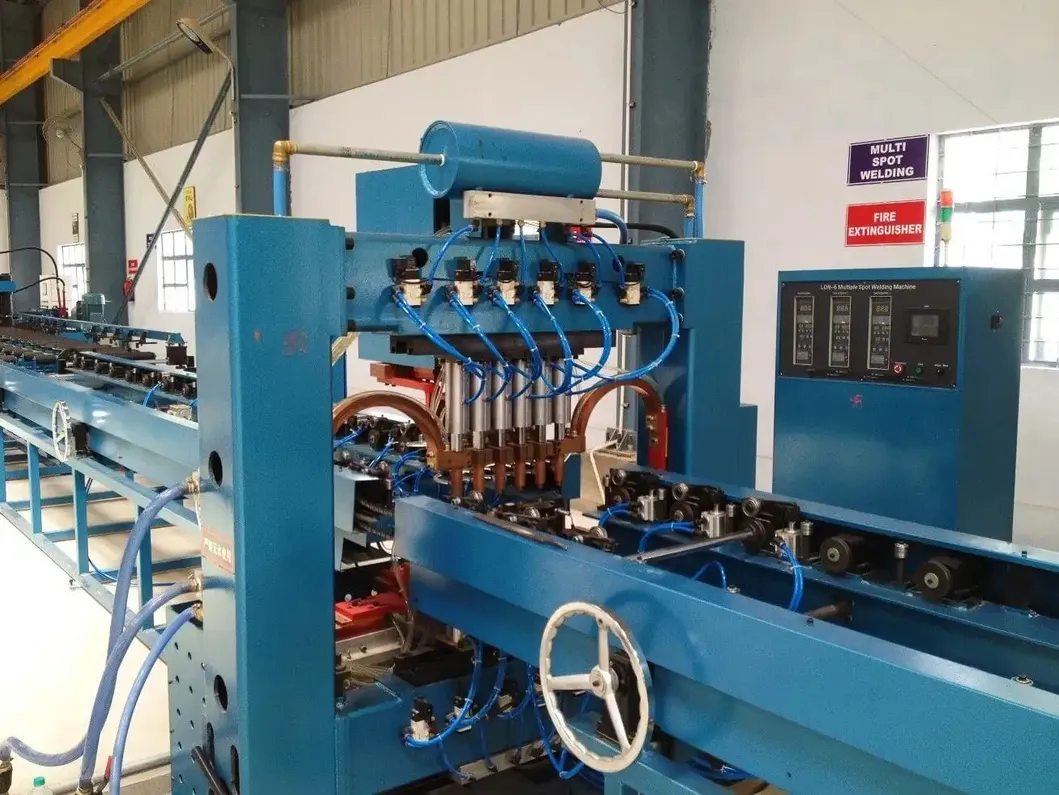

| गैन्ट्री मल्टी-स्पॉट वेल्डिंग स्टेशन स्पॉट वेल्डिंग दबाव उपकरणों के 12 सेट डबल-हेड वेल्डिंग हेड, 6 पॉइंट/पंक्ति एसी बिजली आपूर्ति: 12 सेट पावर: 12 * 50 केवीए बेहतर दक्षता के लिए डबल-रो वेल्डिंग |
 |
 |

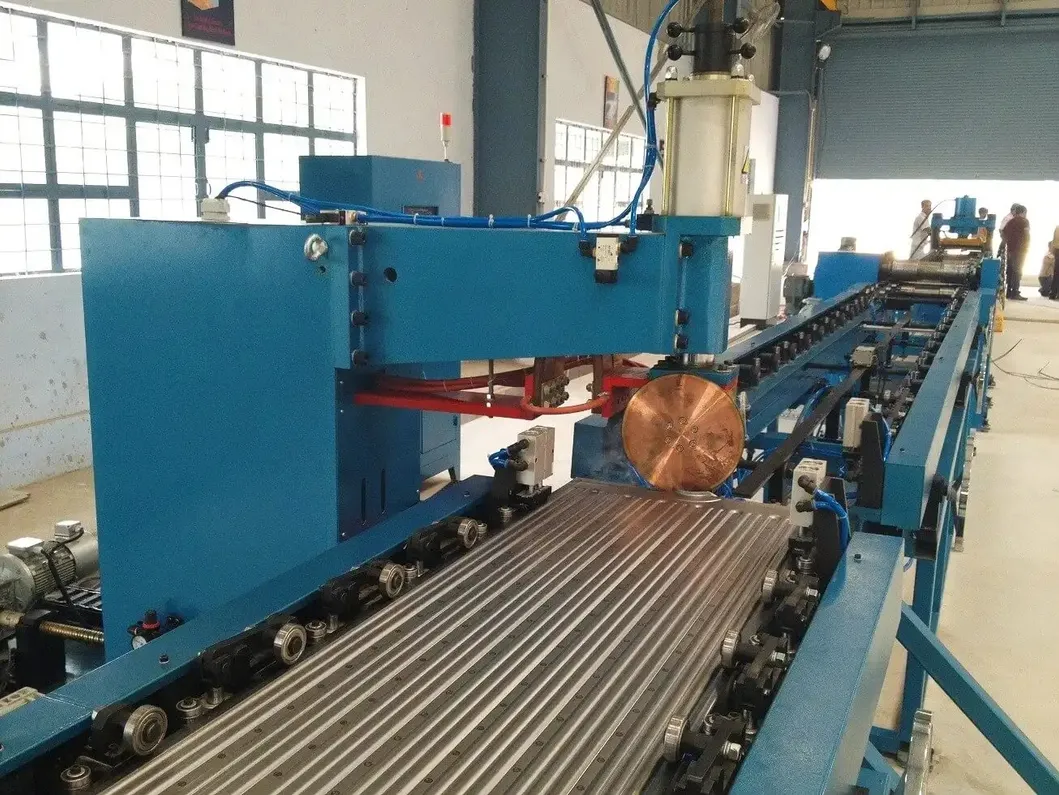

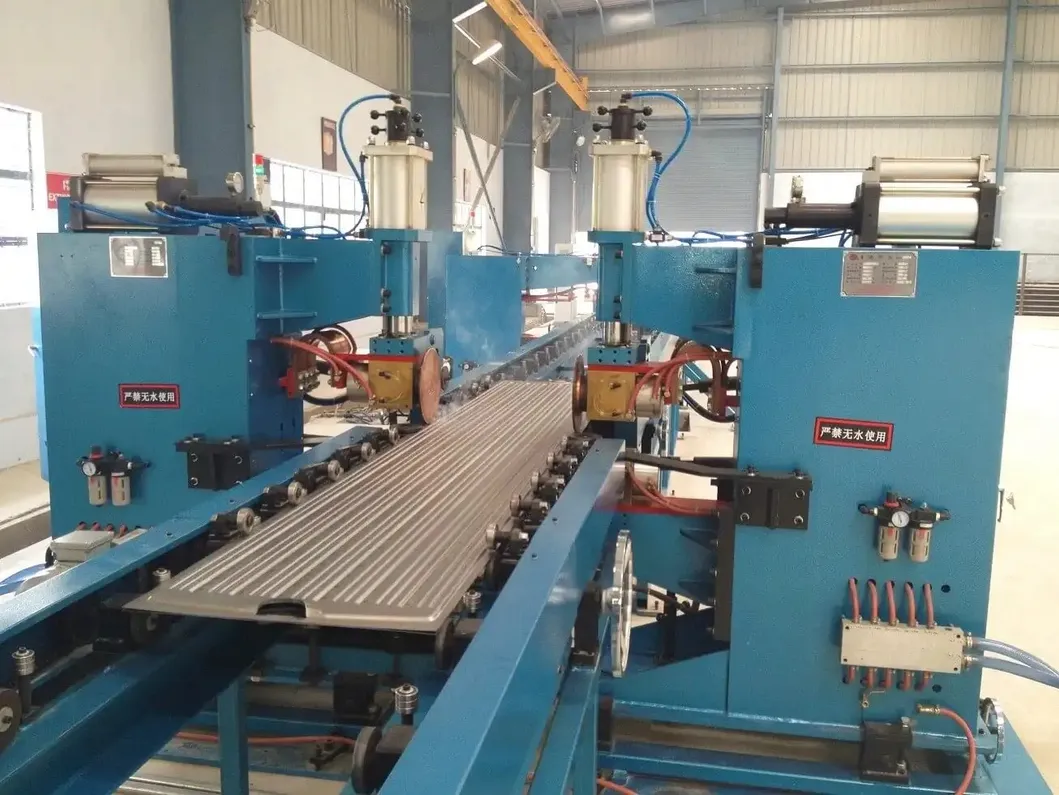

डबल-साइडेड सीम वेल्डिंग स्टेशन सीम वेल्डिंग मशीनों के 2 सेट, सममित रूप से व्यवस्थित सीम वेल्डिंग प्रेशर हेड के 4 सेट वेरिएबल फ्रीक्वेंसी वेल्डिंग बिजली आपूर्ति के 2 सेट पावर: 2 * 160 केवीए अधिकतम दबाव: 12,000 N विभेदक ट्रांसमिशन तंत्र सीम वेल्डिंग गति: 0-2.8 मीटर/मिनट |
| रोलिंग कतरन और लेवलिंग स्टेशन मशीन बॉक्स, ड्राइव डिवाइस, कतरन डिवाइस, एज क्रशिंग मैकेनिज्म, लेवलिंग मैकेनिज्म, इलेक्ट्रॉनिक कंट्रोल सिस्टम, न्यूमेटिक सिस्टम, आदि से बना है। रोलिंग कतरनी डिस्क दोनों तरफ काटती है; कटर डिस्क मिश्र धातु टूल स्टील से बनी है (प्रभाव-प्रतिरोधी, पहनने-प्रतिरोधी, लंबी सेवा जीवन) रोलिंग कतरन गति: 2-6 मीटर/मिनट ड्राइविंग पावर: 4 किलोवाट |
 |
 |

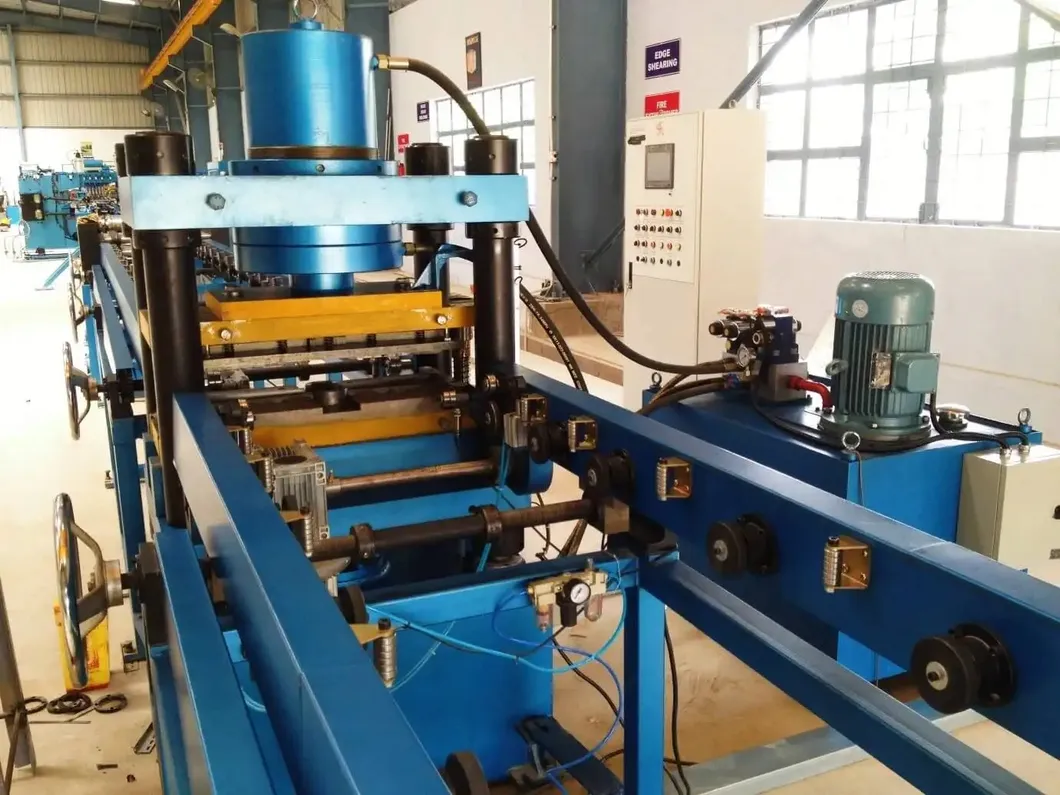

अंत पंचिंग स्टेशन बेस, लिफ्टिंग मैकेनिज्म, पंचिंग फ्रेम, पंचिंग डाई, पंचिंग सिलेंडर, लिफ्टिंग सिलेंडर और हाइड्रोलिक स्टेशन से बना है किनारे संरेखण और स्थिरता सुनिश्चित करने के लिए ढीले सिरों को काटने के लिए उपयोग किया जाता है पंचिंग बल को कम करने के लिए बेवल एज के साथ पंचिंग डाई पंचिंग मशीन का दबाव: 160 टी |
| अंत आर्गन आर्क वेल्डिंग स्टेशन 2 सेट उपकरण, सममित रूप से व्यवस्थित वर्कपीस के सामने के सिरे की वेल्डिंग के लिए 1 सेट, वर्कपीस के पिछले सिरे की वेल्डिंग के लिए 1 सेट पैनोसोनिक आर्गन आर्क वेल्डिंग बिजली आपूर्ति के 4 सेट वर्तमान सीमा: 5-315 ए वेल्डिंग गति: 300-600 मिमी/मिनट |
 |
 |
पैलेटाइजिंग स्टेशन पैलेटाइजिंग रैक प्रति स्टोरेज मात्रा: 40 पीसी पैलेट स्पेसिंग: 45 मिमी पकड़ने का तरीका: सिलेंडर सामग्री को क्लैंप करता है, ग्रिपर रैक पर रखने के लिए 90° मुड़ता है सामग्री कार्ट कार्य विधि: सर्वो स्टेपिंग मूवमेंट, 1 पीस रखने के बाद अगली स्थिति में जाता है, रैक भरने पर मैनुअल कार्ट प्रतिस्थापन |
वैकल्पिक सहायक मशीनें
 |
 |
 |
 |
| हेडर पाइप पंचिंग मशीन | असेंबली फिक्स्चर | फ्लैंज वेल्डिंग टेबल | असेंबलिंग वेल्डिंग के लिए टर्न ओवर टेबल |

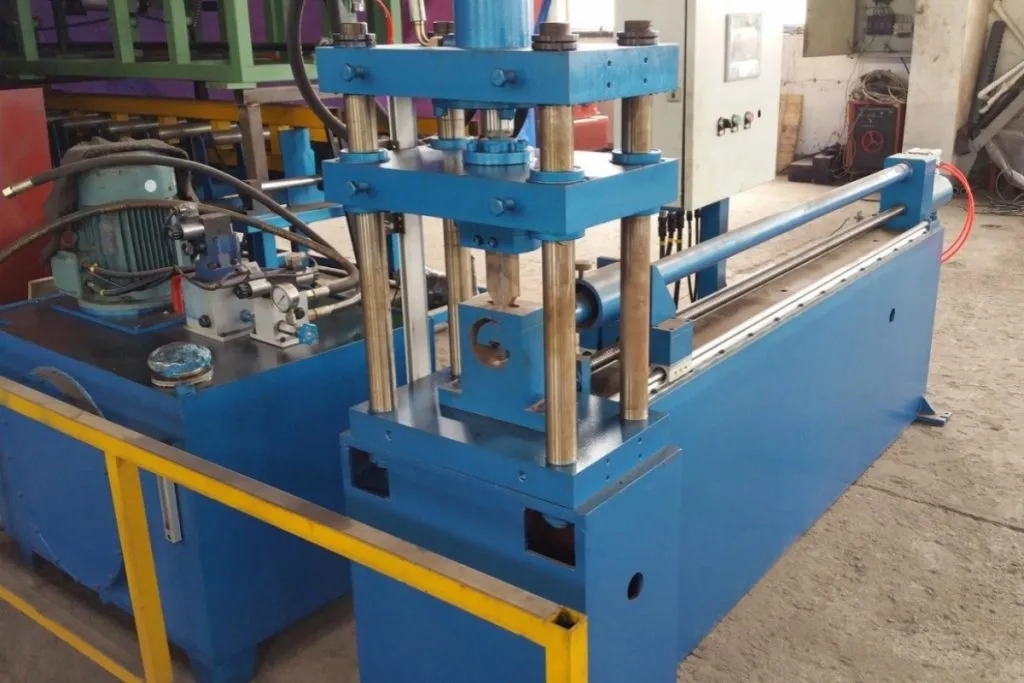

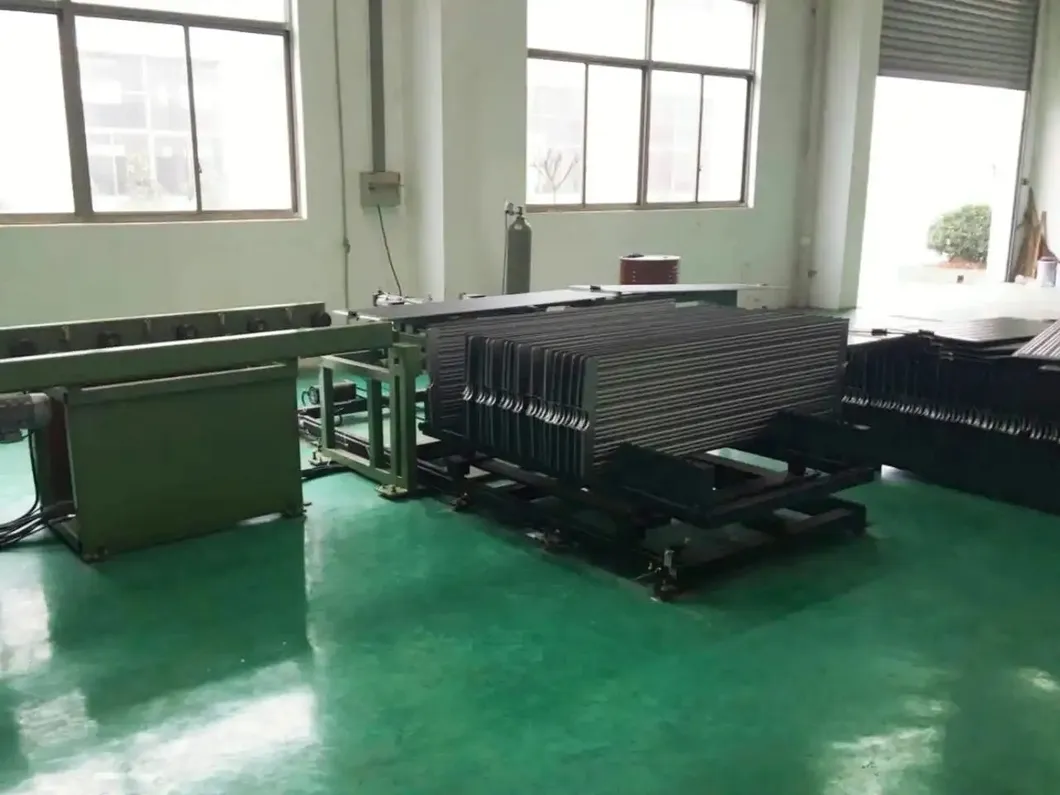

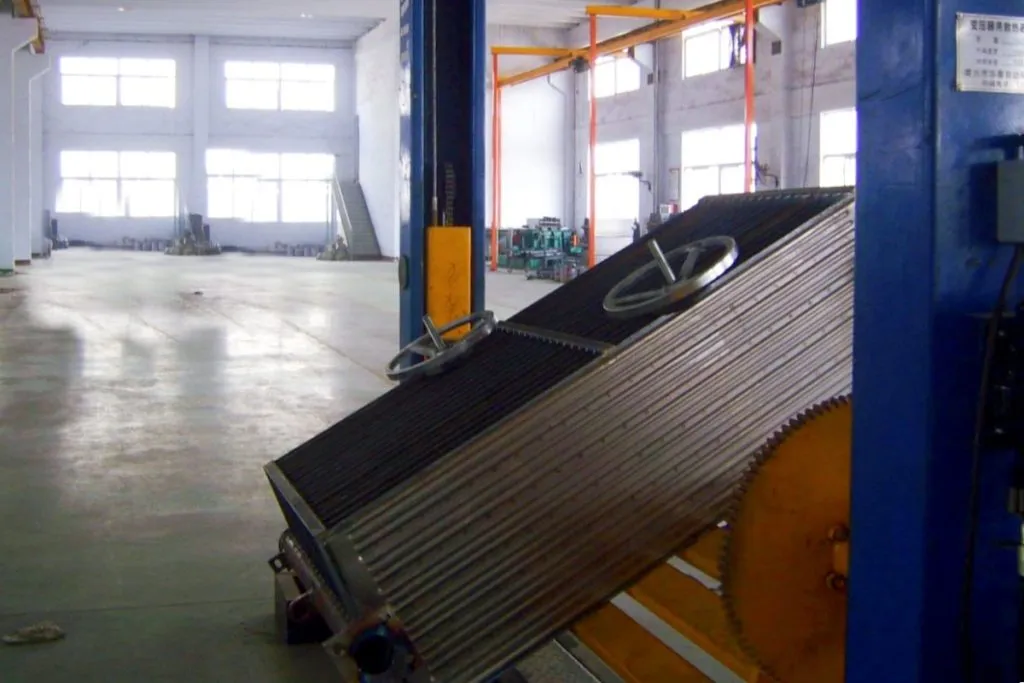

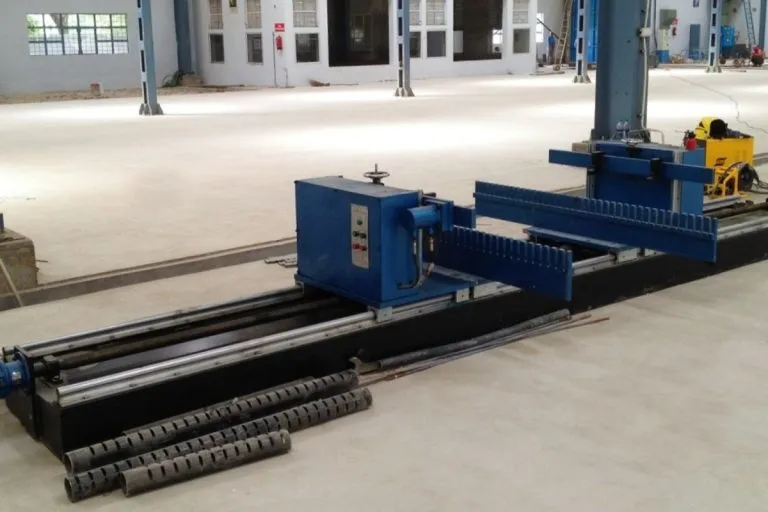

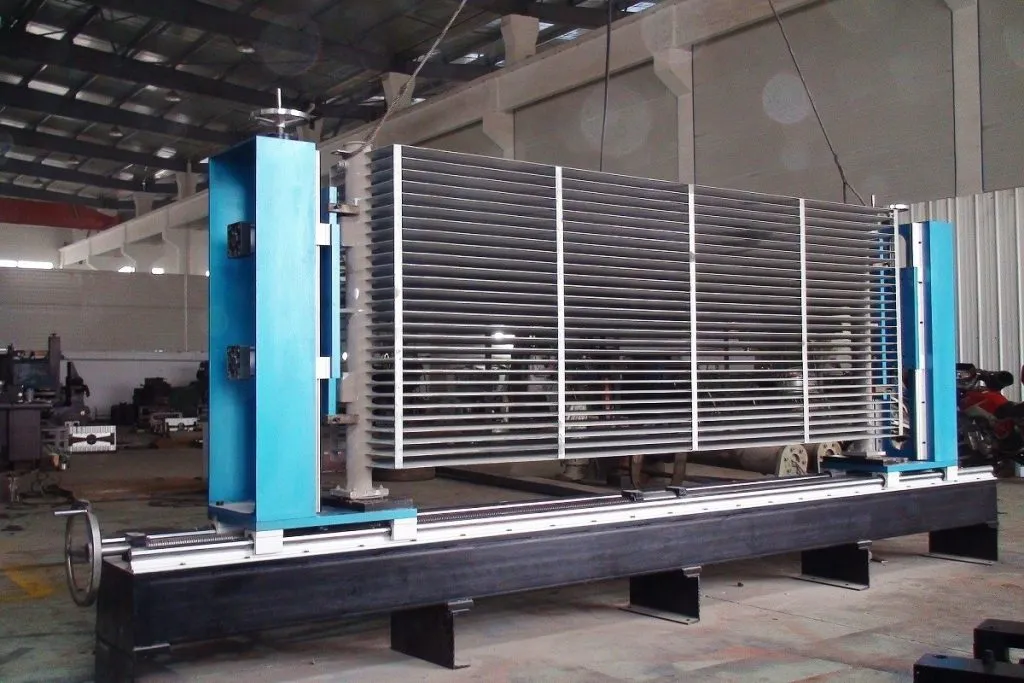

| हेडर पंच मशीन स्वचालित रूप से एक पाइप पर 40 स्लॉट जोड़े (अधिकतम 40 पैनल) बनाने के लिए अनुक्रमित होती है। पाइप को प्रति पैनल 2 विशेष रूप से आकार के आयताकार स्लॉट के साथ काटा जाता है। पंचिंग के दौरान आंतरिक समर्थन विरूपण को रोकता है। प्रति पंच चक्र समय: ~6 सेकंड। | क्षैतिज असेंबली फिक्स्चर रेडिएटर पैनलों को हेडर पाइप से जोड़ने में सहायता करता है। पैनलों को स्वचालित स्टैकिंग मशीन पर और फिर फिक्स्चर में एक रैक फिक्स्चर में रखा जाता है। एक सिरे को लंबाई के लिए मैन्युअल रूप से समायोजित किया जाता है, जबकि दूसरे सिरे में टैग वेल्डिंग के लिए पकड़ने और स्थिति के लिए एक हाइड्रोलिक प्रेस का उपयोग किया जाता है। | पावर्ड फ्लैंज-माउंट फिक्स्चर को रेडिएटर सेंटरलाइन पर माउंटिंग फ्लैंज को सटीक रूप से संरेखित करने के लिए डिज़ाइन किया गया है। पैनल की लंबाई और असेंबली गहराई के लिए संचालित समायोजन के साथ, यह उत्पादन परिवर्तनों के लिए त्वरित पुन: कॉन्फ़िगरेशन की अनुमति देता है। सर्वो मोटर पोजिशनिंग सटीक असेंबली सुनिश्चित करता है। | पावर्ड टर्नओवर फिक्स्चर को रेडिएटर असेंबली के लिए रेडिएटर तत्वों को पलटने के लिए डिज़ाइन किया गया है, एक तरफ से हेडर पाइप को वेल्डिंग करने के बाद, फिर दूसरी तरफ वेल्ड करने के लिए रेडिएटर को पलट दें। |
अन्य जानकारी
| उत्पाद विवरण | तकनीकी सेवाएं |
| ट्रिंटफार हॉर्स ट्रांसफॉर्मर रेडिएटर फिन प्रोडक्शन लाइन अंतरराष्ट्रीय मानकों को पूरा करती है और अधिक किफायती और प्रतिस्पर्धी मूल्य प्रदान करती है। | ग्राहक-केंद्रितता का पालन करें और अपनी कंपनी को स्थापना, कमीशनिंग, प्रशिक्षण और रखरखाव जैसी व्यापक पूर्व-बिक्री और बिक्री के बाद की सेवाएं प्रदान करें। |

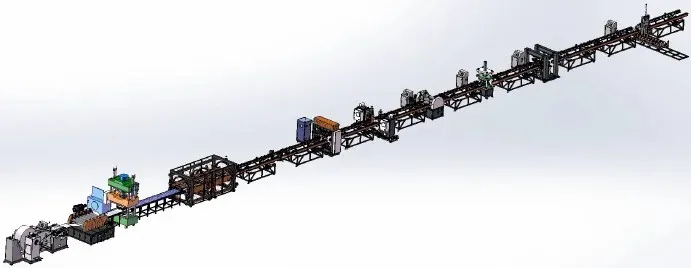

| पूरी तरह से स्वचालित ट्रांसफॉर्मर रेडिएटर फिन प्रोडक्शन लाइन लेआउट आरेख |
पूर्व-बिक्री सेवा: अनुबंध पर हस्ताक्षर करने से पहले, कंपनी ग्राहकों को विभिन्न उत्पादन प्रक्रिया समाधान और उपकरणों के लिए तकनीकी परामर्श सेवाएं प्रदान करती है। स्थापना और कमीशनिंग: अनुबंध के अनुसार, हमारी कंपनी निर्दिष्ट समय के भीतर उपयोगकर्ता द्वारा निर्दिष्ट स्थापना स्थल पर उपकरण को सुरक्षित रूप से परिवहन करेगी, और साइट पर स्थापित करने के लिए तकनीकी सेवा इंजीनियरों को भेजेगी। जब उपयोगकर्ता के पास बुनियादी स्थापना और कमीशनिंग स्पेयर पार्ट्स होते हैं, तो तकनीकी सेवा इंजीनियर उपयोगकर्ता के उपयोग के लिए मशीन को स्थापित और डीबग करेंगे, यह सुनिश्चित करते हुए कि स्थापना और कमीशनिंग साइट का वातावरण साफ, स्वच्छ और व्यवस्थित है। बिक्री के बाद प्रशिक्षण: कंपनी खरीदार की साइट या विक्रेता के प्रशिक्षण केंद्र में मुफ्त तकनीकी प्रशिक्षण (न्यूनतम 5 दिन) प्रदान करती है। मुख्य विषयों में शामिल हैं:
उपकरण रखरखाव
|
 |
|
| उत्पादन परिणाम | |
 |
| नहीं | नाम | मॉडल | मात्रा | यूनिट |
| 1 | स्वचालित अनवाइंडिंग मशीन | FJJ-0-0 | 1 | सेट |
| 2 | रोलिंग फॉर्मिंग कतरन मशीन | CXJ-0-0 | 1 | सेट |
| 3 | मोड़ और असेंबलिंग मशीन | FZJ-0-0 | 1 | सेट |
| 4 | डबल-हेड प्री-स्पॉट वेल्डिंग मशीन | DN60-2C | 1 | यूनिट |
| 5 | गैन्ट्री 12-हेड स्पॉट वेल्डिंग मशीन | LM-12C | 1 | यूनिट |
| 6 | डबल-साइड सीम वेल्डिंग मशीन | 2*FVM160-2C | 1 | यूनिट |
| 7 | रोलिंग और लेवलिंग मशीन | JPJ-0-0 | 1 | यूनिट |
| 8 | अंत पंचिंग मशीन | CQJ-0-0 | 1 | यूनिट |
| 9 | अंत आर्गन आर्क वेल्डिंग मशीन | YHH-4C | 2 | यूनिट |
| 10 | तैयार उत्पाद स्टैकिंग मशीन | MDJ-0-0 | 1 | यूनिट |
| 11 | कनवेयर रैक | SSJ-0-0 | 10 | यूनिट |
| न्यूमेटिक्स | एयरटैक |
| नियंत्रण | मित्सुबिशी या सीमेंस |
| सर्वो सिस्टम | यास्कावा |
| रैखिक बीयरिंग और एक्ट्यूएटर | टीएचके |
| हाइड्रोलिक | यूसी |
| विद्युत | श्नाइडर, सीमेंस |
