कार्यप्रवाह:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor







कारखाने का दौरा बुक करें

	मुख्य उत्पाद:	स्पॉट वेल्डिंग मशीन,बट वेल्डिंग मशीन,लेजर वेल्डिंग मशीन,¢ सीम वेल्डिंग मशीन‬,‬...‬
	पताः	बिल्डिंग 8, नंबर 889, गुयाना रोड, सोंगजियांग जिला, शंघाई, चीन
	मुख्य बाजार:	उत्तर अमेरिका, दक्षिण पूर्व एशिया, मध्य पूर्व
	अंतर्राष्ट्रीय व्यापारिक शर्तें ((Incoterms):	अन्य
	भुगतान की शर्तें:	एलसी, टी/टी, वेस्टर्न यूनियन, छोटी राशि का भुगतान
	औसत लीड समयः	पीक सीजन का समयः एक महीना ऑफ सीजन लीड टाइमः एक महीना

औसत प्रतिक्रिया समय: ≤4.59h



1995 में स्थापित, ट्रेंटफार समूह स्वचालित वेल्डिंग उपकरण का एक उच्च तकनीक उद्यम है जो वैज्ञानिक अनुसंधान, विकास, विनिर्माण और बिक्री को एकीकृत करता है।समूह का मुख्यालय शंघाई में है।, शंघाई, निंगबो और डोंगगुआन में चार शाखाएं हैं। 260 कर्मचारी हैं, जिनमें से 90 वैज्ञानिक शोधकर्ता हैं।

एक राष्ट्रीय उच्च तकनीक उद्यम के रूप में, ट्रेंटफार समूह के पास बड़ी संख्या में उन्नत वेल्डिंग प्रौद्योगिकी उत्पाद हैं, जिनमें आईएफ, एचएफ इन्वर्टर प्रतिरोध वेल्डिंग मशीन, स्वचालित बुद्धिमान एनसी,बुद्धिमान लेजर वेल्डिंग उपकरण, ऑटोमोबाइल वेल्डिंग उत्पादन लाइन, बुद्धिमान रोबोट एकीकरण प्रणाली, आदि।

हमारे उत्पादों को न केवल चीन में प्रमुख ऑटोमोबाइल विनिर्माण और स्पेयर पार्ट्स उत्पादन उद्यमों के लिए लागू किया जाता है, लेकिन यह भी एयरोस्पेस, घरेलू उपकरण विनिर्माण, उच्च गति,कम वोल्टेज विद्युत उपकरण और अन्य उद्योग.

कंपनी ने विदेशी उत्कृष्ट उद्यमों के साथ आदान-प्रदान और सहयोग के माध्यम से एक दीर्घकालिक रणनीतिक योजना बनाई है और लगातार विदेशी उन्नत प्रौद्योगिकी और उपकरण आयात कर रही है,एक बड़े पैमाने पर, औद्योगिक और अंतर्राष्ट्रीय उद्यम

मुख्य उपकरण



पैनल ट्रस लोडिंग मशीन

स्टैक्ड सामग्रियों का मैन्युअल लोडिंग फ़ीडिंग प्लेटफॉर्म कारों पर बूम कार का उपयोग करके, प्रत्येक तरफ दो सामग्री प्लेसमेंट पोजीशन के साथ।

ट्रस ग्रिपर स्वचालित रूप से प्लेट कार के दोनों ओर से सामग्री पकड़ता है और उन्हें कन्वेयर लाइन पर रखता है।

केंद्र clamping स्थिति तंत्र कन्वेयर पर पैनल संरेखित करता है।

सर्वो-चालित तंत्र दोनों पक्षों पर स्पॉट वेल्डिंग के लिए बोर्ड को प्री-स्पॉट वेल्डिंग मशीन में ले जाता है।

पानी के चैनल रिंग लोडिंग और प्रेसिंग मशीन

जलमार्ग के अंगूठी में दोहरी-ट्रैक प्रणाली के साथ कंपन प्लेट फ़ीडिंग का उपयोग किया जाता है।

प्रत्येक पक्ष पर दो दबाने वाले सिर सामने और पीछे की ओर जलमार्ग के छल्ले को दबाते हैं।

सामग्री ट्रांसमिशन में रोलर फ़ीडिंग का प्रयोग किया जाता है।

मोड़ने और इकट्ठा करने की मशीन

तेज़ और सटीक फ्लिपिंग।

ट्रांसमिशन के लिए उच्च गुणवत्ता वाली चेन; ड्राइव के रूप में 400W रिडक्शन मोटर।

सटीक मोड़ की स्थिति के लिए सेंसर के साथ गियर कम करने वाली मोटर।

स्वचालित नियंत्रण, कोई मैनुअल हस्तक्षेप नहीं।

घुमावदार शरीर, लोडिंग डिवाइस, विद्युत कंसोल, ऑपरेटिंग सिस्टम, और सुरक्षा बाड़ से बना है।और संचालन के बीच कुशल सामग्री हस्तांतरण.

पैनल प्री-स्पॉट पोजिशनिंग वेल्डिंग मशीन

पैनल स्वचालित रूप से कन्वेयर रैक पर वेल्डिंग स्टॉप स्थिति में बहता है, और दोनों तरफ वेल्डर प्री-स्पॉट वेल्डिंग शुरू करते हैं।

केवल एक पंक्ति के लिए प्री-स्पॉट वेल्डिंग की आवश्यकता होती है।

AC DN75 पावर सप्लाई का एक सेट उपयोग करता है।

पैनल गैन्ट्री मल्टी स्पॉट वेल्डिंग मशीन

वेल्डिंग के लिए 3 गैन्ट्री मल्टी स्पॉट वेल्डिंग मशीनें।

प्रत्येक इकाई में 18 सेट सिलेंडर वेल्डिंग जोड़ हैं।

एक समय में एक पंक्ति के सोल्डर जोड़ों को वेल्डिंग के लिए एसी वेल्डिंग पावर स्रोत।

उच्च-गति सर्वो-लिंकिंग स्टेपर पानी के चैनल प्लेट को आपूर्ति करने के लिए ग्रिपर को आगे खिलाता है।

कन्वेक्शन शीट प्री-स्पॉट वेल्डिंग मशीन

ऑनलाइन टूलींग गाइड पर मैन्युअल रूप से लोड किया गया संवहन शीट।

वेल्डिंग एक गेंट्री 4-हेड प्री-स्पॉट वेल्डिंग मशीन का उपयोग करके किया जाता है।

वेल्डिंग के लिए पूर्व निर्धारित पदों की पहली पंक्ति में मैन्युअल रूप से धकेल दी गई सामग्री।

उपकरण शेष वेल्डिंग बिंदुओं के लिए स्वचालित रूप से शिफ्ट करता है।

कन्वेक्शन शीट गेंट्री बहु-स्पॉट वेल्डिंग मशीन

पूर्व निर्धारित पथ: संवहन शीट उपकरण गाइड में पूर्व निर्धारित पथ का पालन करती है।

दोहरी गैन्ट्री वेल्डिंग: 2 गेंट्री मल्टी-स्पॉट वेल्डर।

न्युमेटिक जोड़: प्रति इकाई 16 सेट।

एसी पावर सप्लाई: एसी और एकतरफा पंक्ति वेल्डिंग के लिए।

सर्वो स्टेपर: उच्च गति सेर्वो स्टेपर पानी चैनल प्लेट के लिए ग्रिपर खिलाता है।

यू के आकार का लाइन ट्रांसफर कन्वेयर

यू के आकार में सामग्री स्थानांतरित करने के लिए रोलर कन्वेयर रैक का प्रयोग करें।

अंतरिक्ष दक्षतायू-आकार स्थान बचाता है, प्रक्रिया को अनुकूलित करता है।

संचालन में आसानी: श्रमिकों के लिए छोटा दायरा, सुविधाजनक, तीव्रता को कम करता है।

लंबी साइड डबल हेड सीम वेल्डिंग मशीन

एक साथ वेल्डिंग: एक साथ दोनों लंबे पक्षों को वेल्ड करें।

विद्युत आपूर्ति: स्थिर दीर्घकालिक वेल्डिंग के लिए 300 केवीए मध्यम आवृत्ति एसी।

गैन्ट्री डबल हेड शॉर्ट साइड सीम वेल्डिंग मशीन 2 सेट

लंबे समय तक उच्च स्थिर वेल्डिंग सुनिश्चित करने के लिए मध्यम आवृत्ति एसी वेल्डिंग बिजली स्रोत का उपयोग करें।

दोतरफा सफाई और ट्रिमिंग मशीन

लंबे पक्ष के वेल्डेड उत्पादों को साफ और ट्रिम करें।

कतरनी करने वाली मशीन

काटने की प्रक्रिया: आवश्यक सामग्रियों पर काटने का कार्य करें।

कटर सामग्रीसफेद स्टील का ब्लेड।

काटने की विधिकैंची काटना।

चार कोने वाली चाप काटने की मशीन

कोने का आकार: तीखे कोनों को काटकर गोल किनारे बनाएं।

कटर सामग्रीसफेद इस्पात।

काटने की विधिहाइड्रोलिक पंचिंग।

डबल हेड थ्री-वे स्वचालित वेल्डिंग मशीन

वेल्डिंग शक्ति: मध्यम आवृत्ति MD80 बिजली स्रोत.

सामग्री प्रवाह: डक और मोड़ के लिए दो तरफा चैनल।

संचरण विधि: सामग्री के तीन-तरफा परिवहन के लिए चेन प्लेट।

स्वचालित भोजन: सटीक संचालन के लिए ग्रिपर और वेल्डिंग पोजिशनिंग।

समर्थन हुक स्वचालित वेल्डिंग मशीन

वेल्डिंग शक्ति: मध्यम आवृत्ति MD40 बिजली स्रोत.

भोजन की विधि: सामग्री खिला के लिए क्लिप प्रकार के स्टैकिंग।

लोड करना: वायवीय ग्रिपर सामग्री को वेल्डिंग स्थिति में लोड करता है।

स्वचालित दबाव वायुरोधकता पता लगाने की मशीन

परीक्षण दबाव10 बार.

परीक्षण विधि: पानी के टैंक में स्वचालित दबाव परीक्षण।

अन्य जानकारी



उत्पाद का विवरण

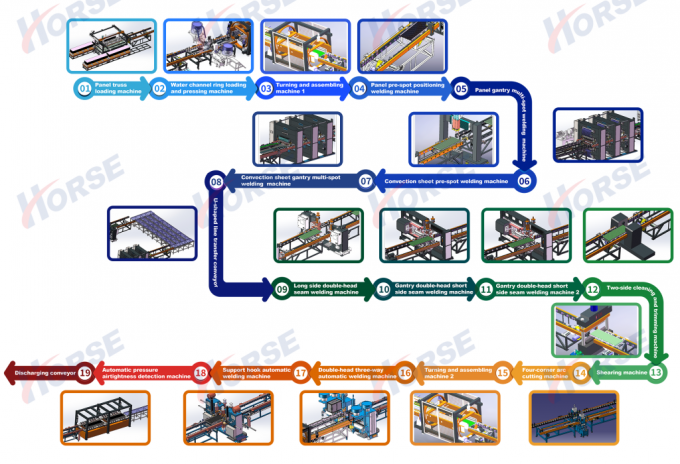

स्टील पैनल रेडिएटर उत्पादन लाइन यू के आकार का रिटर्न लेआउटआरेख

उत्पादन परिणाम















नहीं	नाम	सामग्री	नोट्स
1	पैनल	ठंडे लुढ़का हुआ स्टील प्लेट	1.1 मिमी मोटाई
2	संवहन प्लेट	ठंडे लुढ़का हुआ स्टील प्लेट	0.3 मिमी मोटाई
3	इंटरफेस प्रकार		4x G 1/2 आंतरिक धागा इंटरफ़ेस
4	उत्पाद की लंबाई		400-3000 मिमी
5	उत्पाद की चौड़ाई		300/400/500/600/900 मिमी

उपकरण विन्यास सूची



नहीं	उपकरण का नाम	मॉडल	मात्रा	इकाई
1	पैनल ट्रस लोडिंग मशीन	HJ-0-0	1	सेट
2	पानी के चैनल रिंग लोडिंग और प्रेसिंग मशीन	YZJ-0-0	1	सेट
3	मोड़ने और इकट्ठा करने वाली मशीन 1	FZJ-0-0	1	सेट
4	पैनल प्री-स्पॉट पोजिशनिंग वेल्डिंग मशीन	DN75-2C	1	सेट
5	पैनल गैन्ट्री मल्टी स्पॉट वेल्डिंग मशीन	10*DN60-36C	3	सेट
6	कन्वेक्शन शीट प्री-स्पॉट वेल्डिंग मशीन	2*DN63-4C	1	सेट
7	कन्वेक्शन शीट गेंट्री बहु-स्पॉट वेल्डिंग मशीन	4*DN63-16C	3	सेट
8	यू के आकार का लाइन ट्रांसफर कन्वेयर	ZJG-0-0	1	सेट
9	लंबी साइड डबल हेड सीम वेल्डिंग मशीन	2*FVM300-2C	1	सेट
10	गैन्ट्री डबल हेड शॉर्ट साइड सीम वेल्डिंग मशीन 1	2*FVM300-2C	1	सेट
11	गैन्ट्री डबल हेड शॉर्ट साइड सीम वेल्डिंग मशीन 2	2*FVM300-2C	1	सेट
12	दोतरफा सफाई और ट्रिमिंग मशीन	एक्सबीजे-0-0	1	सेट
13	कतरनी करने वाली मशीन	JCJ-0-0	1	सेट
14	चार कोने वाली चाप काटने की मशीन	QJJ-0-0	1	सेट
15	मोड़ने और इकट्ठा करने की मशीन 2	FZJ-0-0	1	सेट
16	डबल हेड थ्री-वे स्वचालित वेल्डिंग मशीन	2*MD80-2C	1	सेट
17	समर्थन हुक स्वचालित वेल्डिंग मशीन	2*MD40-4C	1	सेट
18	स्वचालित दबाव वायुरोधकता पता लगाने की मशीन	JCJ-0-0	1	सेट
19	डिस्चार्जिंग कन्वेयर	एसएसजे-0-0	1	सेट



जल, विद्युत और गैस संरचना

परियोजना	पैरामीटर
कुल शक्ति वितरण	1600KVA (वास्तविक कुल शक्ति लगभग 1000KVA है)
गैस स्रोत का दबाव	0.6 एमपीए
जल स्रोत का दबाव	0.15MPa~0.30MPa
संपीड़ित वायु स्रोत की आवश्यकताएं	1000 लीटर/मिनट
कुल जल प्रवाह	1200 लीटर/मिनट
उपकरण का उपयोग लंबाई*चौड़ाई लगभग	60 मीटर*10 मीटर
