उत्पाद विवरण:
|
| PLC control system: | used to control all aspects of the production line. | MES System: | Manufacturing execution system for production management and scheduling. |
|---|---|---|---|
| Fin Thicknessea: | Customizable | On-line inspection system: | real-time monitoring of quality in the production process |
| प्रमुखता देना: | ट्रेंटफार रेडिएटर उत्पादन लाइन,ट्रिंटफार स्टील पैनल रेडिएटर उत्पादन लाइन |
||

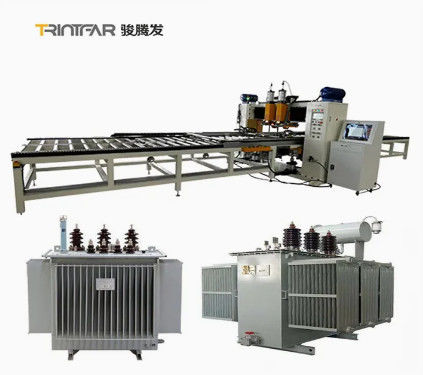

ट्रेंटफार ने औद्योगिक क्षेत्र में प्लेट हीट सिंक के लिए स्वचालित उत्पादन लाइनें विकसित की हैं। उत्पादन प्रक्रिया मुख्य रूप से सीम वेल्डिंग किनारे पर पहली स्पॉट वेल्डिंग स्थिति है,उत्पादन कुशल और स्थिर हैइस उत्पादन लाइन में सर्वो मोटर, विद्युत वेल्डिंग उपकरण, मध्यम आवृत्ति वेल्डिंग उपकरण, पीएलसी नियंत्रण और अन्य घटक शामिल हैं। यह उत्पादन लाइन अत्यधिक स्वचालित है,स्वचालित लोडिंग और अनलोडिंग और प्लेट रेडिएटर वेल्डिंग के साथयह ऑटोमेशन बिना किसी प्रभाव के 24 घंटे तक निरंतर उत्पादन कर सकता है, जो प्लेट मशीनों के बड़े पैमाने पर उत्पादन की आवश्यकता के लिए एक प्रभावी समाधान है।

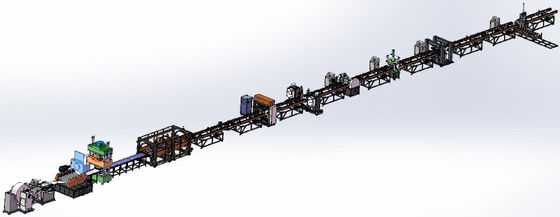

कार्यप्रवाह:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor
स्टैक्ड सामग्रियों का मैन्युअल लोडिंग फ़ीडिंग प्लेटफॉर्म कारों पर बूम कार का उपयोग करके, प्रत्येक तरफ दो सामग्री प्लेसमेंट पोजीशन के साथ।
ट्रस ग्रिपर स्वचालित रूप से प्लेट कार के दोनों ओर से सामग्री पकड़ता है और उन्हें कन्वेयर लाइन पर रखता है।
केंद्र clamping स्थिति तंत्र कन्वेयर पर पैनल संरेखित करता है।
सर्वो-चालित तंत्र दोनों पक्षों पर स्पॉट वेल्डिंग के लिए बोर्ड को प्री-स्पॉट वेल्डिंग मशीन में ले जाता है।
जलमार्ग के अंगूठी में दोहरी-ट्रैक प्रणाली के साथ कंपन प्लेट फ़ीडिंग का उपयोग किया जाता है।
प्रत्येक पक्ष पर दो दबाने वाले सिर सामने और पीछे की ओर जलमार्ग के छल्ले को दबाते हैं।
सामग्री ट्रांसमिशन में रोलर फ़ीडिंग का प्रयोग किया जाता है।
तेज़ और सटीक फ्लिपिंग।
ट्रांसमिशन के लिए उच्च गुणवत्ता वाली चेन; ड्राइव के रूप में 400W रिडक्शन मोटर।
सटीक मोड़ की स्थिति के लिए सेंसर के साथ गियर कम करने वाली मोटर।
स्वचालित नियंत्रण, कोई मैनुअल हस्तक्षेप नहीं।
घुमावदार शरीर, लोडिंग डिवाइस, विद्युत कंसोल, ऑपरेटिंग सिस्टम, और सुरक्षा बाड़ से बना है।और संचालन के बीच कुशल सामग्री हस्तांतरण.
पैनल स्वचालित रूप से कन्वेयर रैक पर वेल्डिंग स्टॉप स्थिति में बहता है, और दोनों तरफ वेल्डर प्री-स्पॉट वेल्डिंग शुरू करते हैं।
केवल एक पंक्ति के लिए प्री-स्पॉट वेल्डिंग की आवश्यकता होती है।
AC DN75 पावर सप्लाई का एक सेट उपयोग करता है।

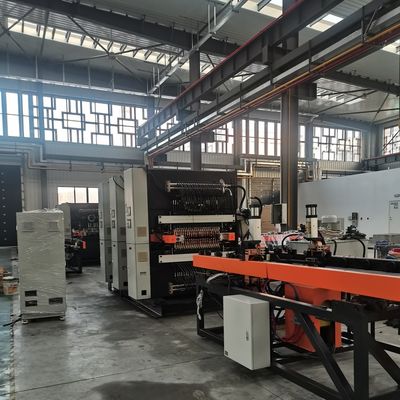

वेल्डिंग के लिए 3 गैन्ट्री मल्टी स्पॉट वेल्डिंग मशीनें।
प्रत्येक इकाई में 18 सेट सिलेंडर वेल्डिंग जोड़ हैं।
एक समय में एक पंक्ति के सोल्डर जोड़ों को वेल्डिंग के लिए एसी वेल्डिंग पावर स्रोत।
उच्च-गति सर्वो-लिंकिंग स्टेपर पानी के चैनल प्लेट को आपूर्ति करने के लिए ग्रिपर को आगे खिलाता है।
ऑनलाइन टूलींग गाइड पर मैन्युअल रूप से लोड किया गया संवहन शीट।
वेल्डिंग एक गेंट्री 4-हेड प्री-स्पॉट वेल्डिंग मशीन का उपयोग करके किया जाता है।
वेल्डिंग के लिए पूर्व निर्धारित पदों की पहली पंक्ति में मैन्युअल रूप से धकेल दी गई सामग्री।
उपकरण शेष वेल्डिंग बिंदुओं के लिए स्वचालित रूप से शिफ्ट करता है।
पूर्व निर्धारित पथ: संवहन शीट उपकरण गाइड में पूर्व निर्धारित पथ का पालन करती है।
दोहरी गैन्ट्री वेल्डिंग: 2 गेंट्री मल्टी-स्पॉट वेल्डर।
न्युमेटिक जोड़: प्रति इकाई 16 सेट।
एसी पावर सप्लाई: एसी और एकतरफा पंक्ति वेल्डिंग के लिए।
सर्वो स्टेपर: उच्च गति सेर्वो स्टेपर पानी चैनल प्लेट के लिए ग्रिपर खिलाता है।
यू के आकार में सामग्री स्थानांतरित करने के लिए रोलर कन्वेयर रैक का प्रयोग करें।
अंतरिक्ष दक्षतायू-आकार स्थान बचाता है, प्रक्रिया को अनुकूलित करता है।
संचालन में आसानी: श्रमिकों के लिए छोटा दायरा, सुविधाजनक, तीव्रता को कम करता है।
एक साथ वेल्डिंग: एक साथ दोनों लंबे पक्षों को वेल्ड करें।
विद्युत आपूर्ति: स्थिर दीर्घकालिक वेल्डिंग के लिए 300 केवीए मध्यम आवृत्ति एसी।
लंबे समय तक उच्च स्थिर वेल्डिंग सुनिश्चित करने के लिए मध्यम आवृत्ति एसी वेल्डिंग बिजली स्रोत का उपयोग करें।
लंबे पक्ष के वेल्डेड उत्पादों को साफ और ट्रिम करें।
काटने की प्रक्रिया: आवश्यक सामग्रियों पर काटने का कार्य करें।
कटर सामग्रीसफेद स्टील का ब्लेड।
काटने की विधिकैंची काटना।
कोने का आकार: तीखे कोनों को काटकर गोल किनारे बनाएं।
कटर सामग्रीसफेद इस्पात।
काटने की विधिहाइड्रोलिक पंचिंग।
वेल्डिंग शक्ति: मध्यम आवृत्ति MD80 बिजली स्रोत.
सामग्री प्रवाह: डक और मोड़ के लिए दो तरफा चैनल।
संचरण विधि: सामग्री के तीन-तरफा परिवहन के लिए चेन प्लेट।
स्वचालित भोजन: सटीक संचालन के लिए ग्रिपर और वेल्डिंग पोजिशनिंग।
वेल्डिंग शक्ति: मध्यम आवृत्ति MD40 बिजली स्रोत.
भोजन की विधि: सामग्री खिला के लिए क्लिप प्रकार के स्टैकिंग।
लोड करना: वायवीय ग्रिपर सामग्री को वेल्डिंग स्थिति में लोड करता है।
परीक्षण दबाव10 बार.
परीक्षण विधि: पानी के टैंक में स्वचालित दबाव परीक्षण।
| नहीं | नाम | सामग्री | नोट्स |
| 1 | पैनल | ठंडे लुढ़का हुआ स्टील प्लेट | 1.1 मिमी मोटाई |
| 2 | संवहन प्लेट | ठंडे लुढ़का हुआ स्टील प्लेट | 0.3 मिमी मोटाई |
| 3 | इंटरफेस प्रकार | 4x G 1/2 आंतरिक धागा इंटरफ़ेस | |
| 4 | उत्पाद की लंबाई | 400-3000 मिमी | |
| 5 | उत्पाद की चौड़ाई | 300/400/500/600/900 मिमी |
| नहीं | उपकरण का नाम | मॉडल | मात्रा | इकाई |
| 1 | पैनल ट्रस लोडिंग मशीन | HJ-0-0 | 1 | सेट |
| 2 | पानी के चैनल रिंग लोडिंग और प्रेसिंग मशीन | YZJ-0-0 | 1 | सेट |
| 3 | मोड़ने और इकट्ठा करने वाली मशीन 1 | FZJ-0-0 | 1 | सेट |
| 4 | पैनल प्री-स्पॉट पोजिशनिंग वेल्डिंग मशीन | DN75-2C | 1 | सेट |
| 5 | पैनल गैन्ट्री मल्टी स्पॉट वेल्डिंग मशीन | 10*DN60-36C | 3 | सेट |
| 6 | कन्वेक्शन शीट प्री-स्पॉट वेल्डिंग मशीन | 2*DN63-4C | 1 | सेट |
| 7 | कन्वेक्शन शीट गेंट्री बहु-स्पॉट वेल्डिंग मशीन | 4*DN63-16C | 3 | सेट |
| 8 | यू के आकार का लाइन ट्रांसफर कन्वेयर | ZJG-0-0 | 1 | सेट |
| 9 | लंबी साइड डबल हेड सीम वेल्डिंग मशीन | 2*FVM300-2C | 1 | सेट |
| 10 | गैन्ट्री डबल हेड शॉर्ट साइड सीम वेल्डिंग मशीन 1 | 2*FVM300-2C | 1 | सेट |
| 11 | गैन्ट्री डबल हेड शॉर्ट साइड सीम वेल्डिंग मशीन 2 | 2*FVM300-2C | 1 | सेट |
| 12 | दोतरफा सफाई और ट्रिमिंग मशीन | एक्सबीजे-0-0 | 1 | सेट |
| 13 | कतरनी करने वाली मशीन | JCJ-0-0 | 1 | सेट |
| 14 | चार कोने वाली चाप काटने की मशीन | QJJ-0-0 | 1 | सेट |
| 15 | मोड़ने और इकट्ठा करने की मशीन 2 | FZJ-0-0 | 1 | सेट |
| 16 | डबल हेड थ्री-वे स्वचालित वेल्डिंग मशीन | 2*MD80-2C | 1 | सेट |
| 17 | समर्थन हुक स्वचालित वेल्डिंग मशीन | 2*MD40-4C | 1 | सेट |
| 18 | स्वचालित दबाव वायुरोधकता पता लगाने की मशीन | JCJ-0-0 | 1 | सेट |
| 19 | डिस्चार्जिंग कन्वेयर | एसएसजे-0-0 | 1 | सेट |
| परियोजना | पैरामीटर |
| कुल शक्ति वितरण | 1600KVA (वास्तविक कुल शक्ति लगभग 1000KVA है) |
| गैस स्रोत का दबाव | 0.6 एमपीए |
| जल स्रोत का दबाव | 0.15MPa~0.30MPa |
| संपीड़ित वायु स्रोत की आवश्यकताएं | 1000 लीटर/मिनट |
| कुल जल प्रवाह | 1200 लीटर/मिनट |
| उपकरण का उपयोग लंबाई*चौड़ाई लगभग | 60 मीटर*10 मीटर |
