उत्पाद विवरण:
|
| क्षमता विन्यास: | 60 पीसी/एच (2 एम उत्पादों पर आधारित) | ऑपरेटर्स: | 1 व्यक्ति |
|---|---|---|---|
| उपकरण क्षेत्र: | 65m*6.5m*2m (l*w*h) | उपकरण बिजली वितरण: | 330KVA |

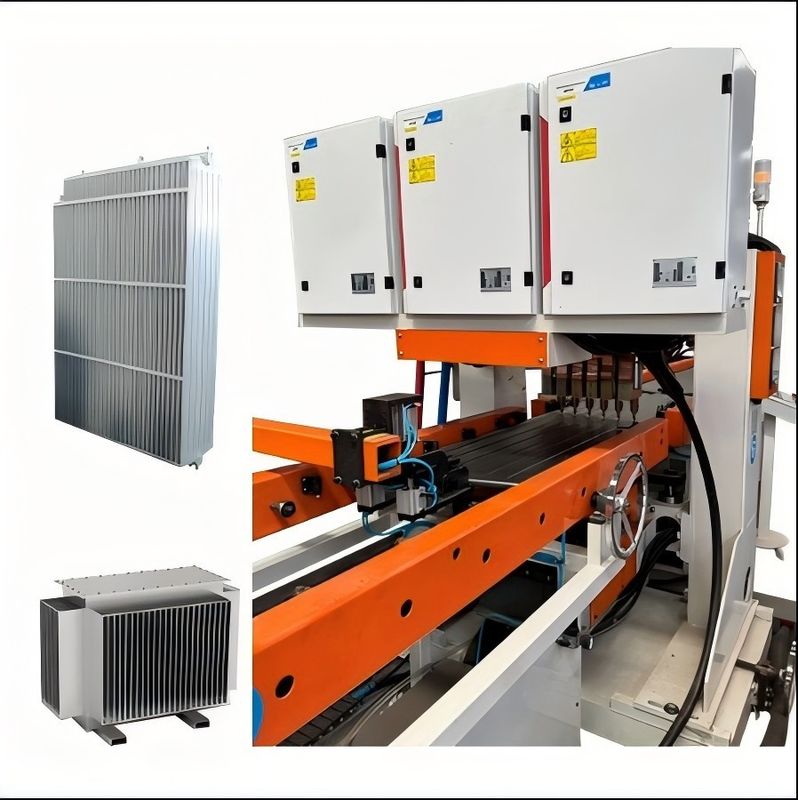

| प्रमुखता देना: | ट्रांसफार्मर रेडिएटर फिन उत्पादन लाइन,स्वचालित ट्रांसफार्मर रेडिएटर फिन उत्पादन लाइन |
||

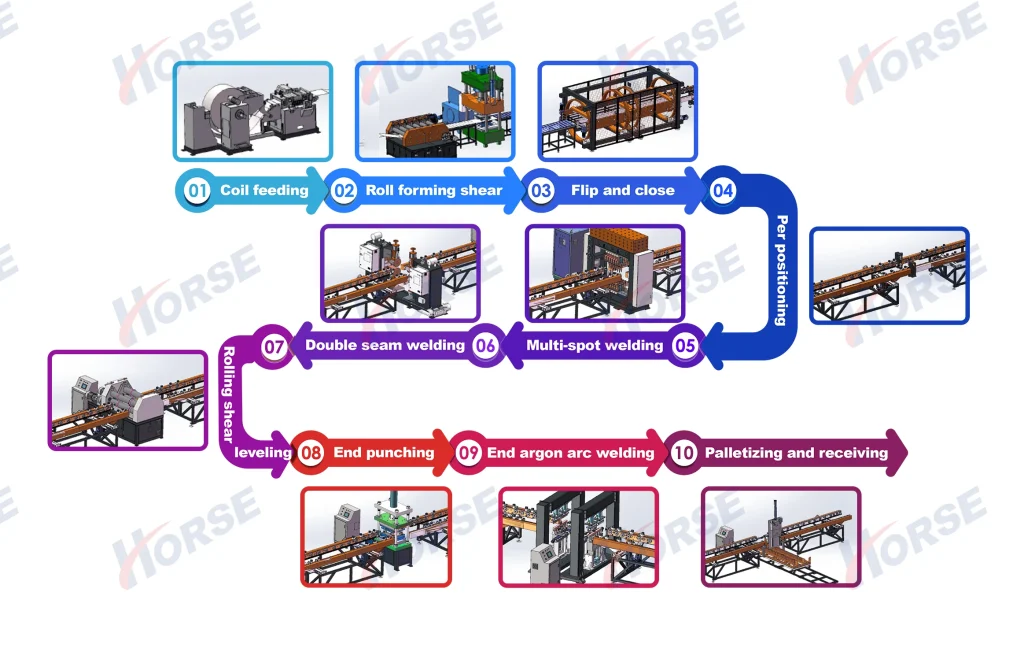

कार्यप्रवाह:Decoiling→roll forming→ hydraulic press→ turn over → multiple spot welding→ side seam welding → head welding → side shearing → head cutting → end product → स्वचालित पैनल स्टैकिंग मशीन

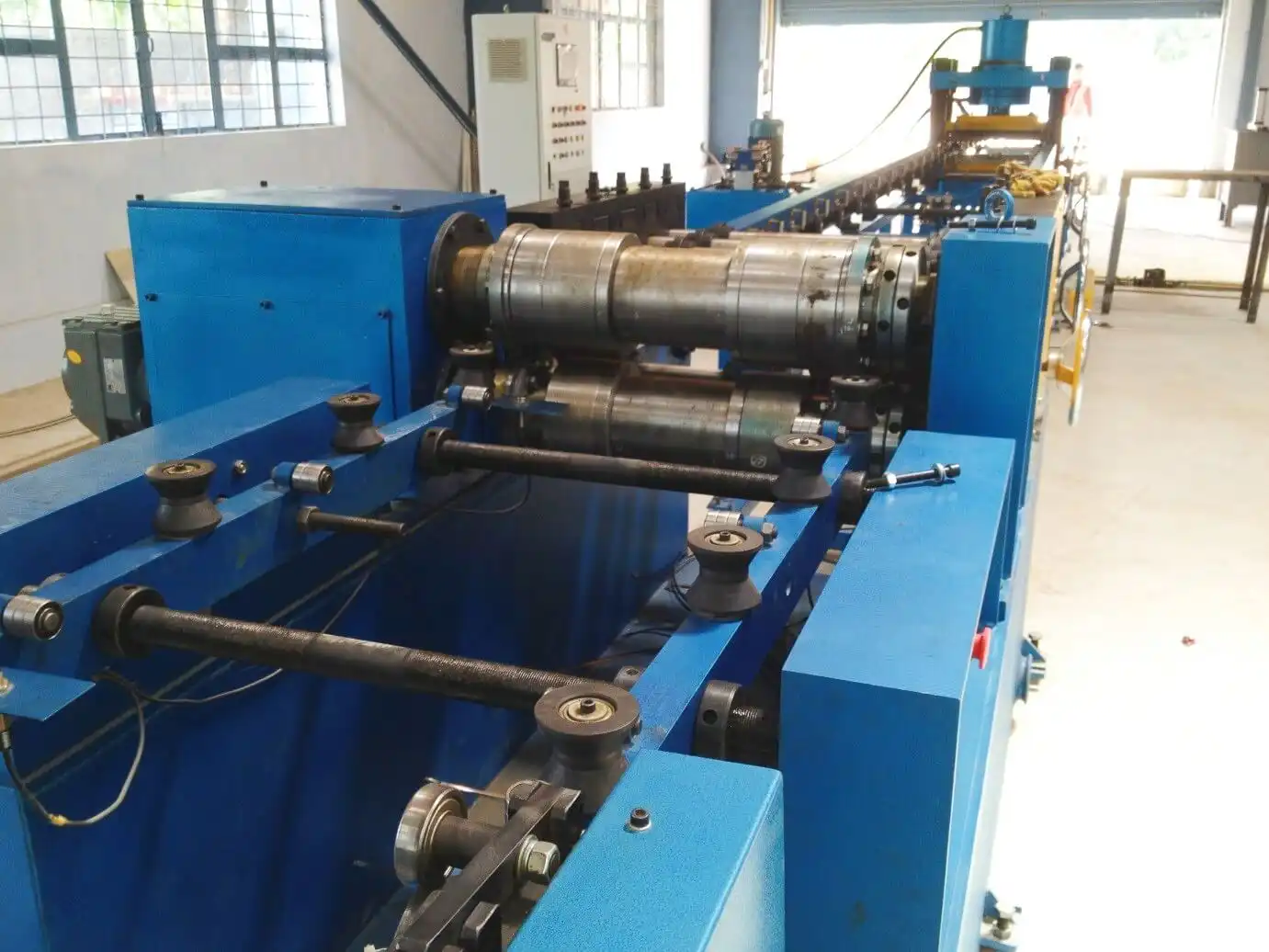

रोलिंग गतिः 6-14 मीटर/मिनट
समायोज्य दबाव

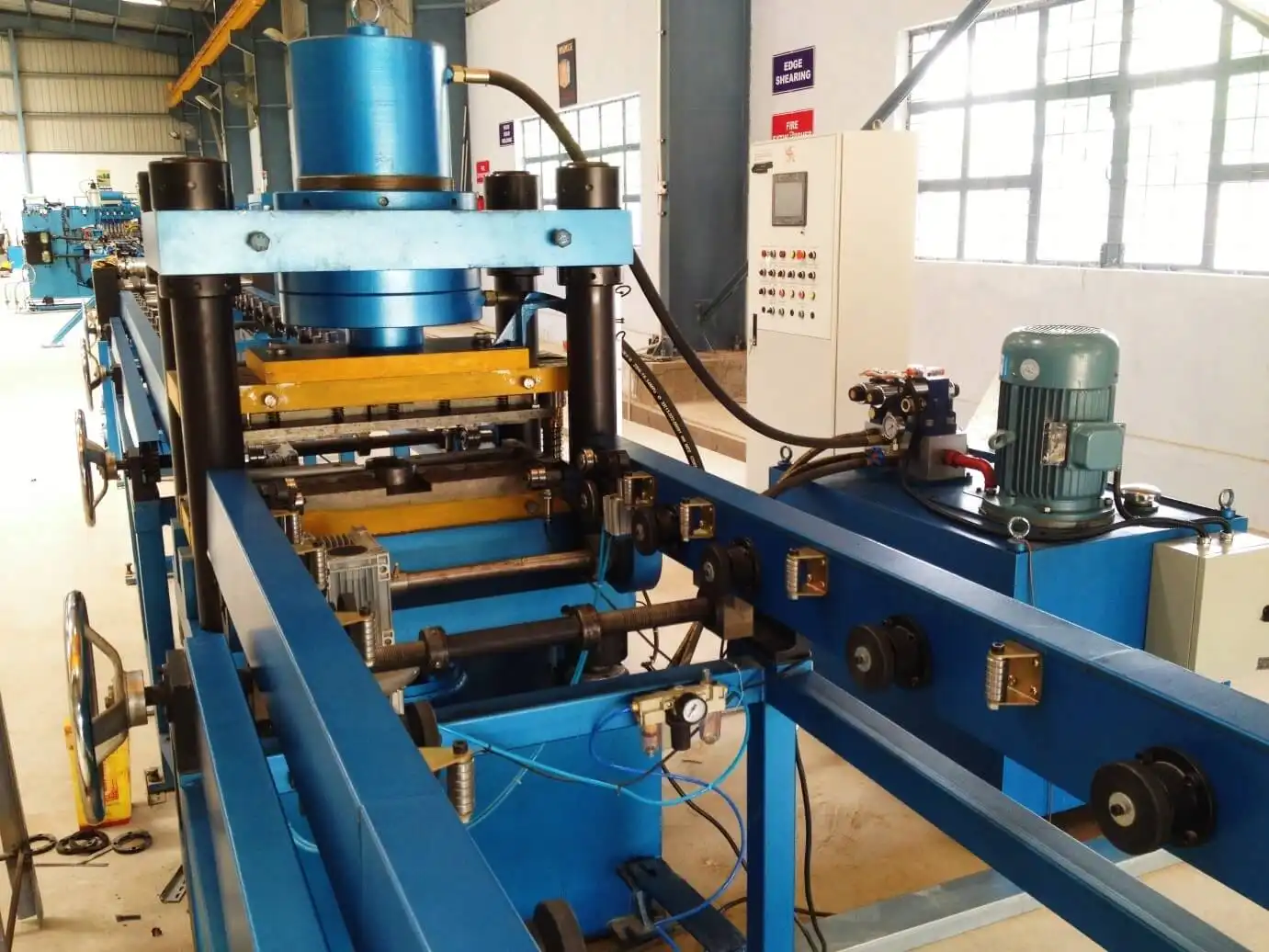

अंत पंचः 315 टन हाइड्रोलिक प्रेस
पंखों की लंबाई/आकार सटीकता के लिए रोटरी एन्कोडर और सर्वो ड्राइव
समतल तंत्र एकल टुकड़े की समतलता सुनिश्चित करता है

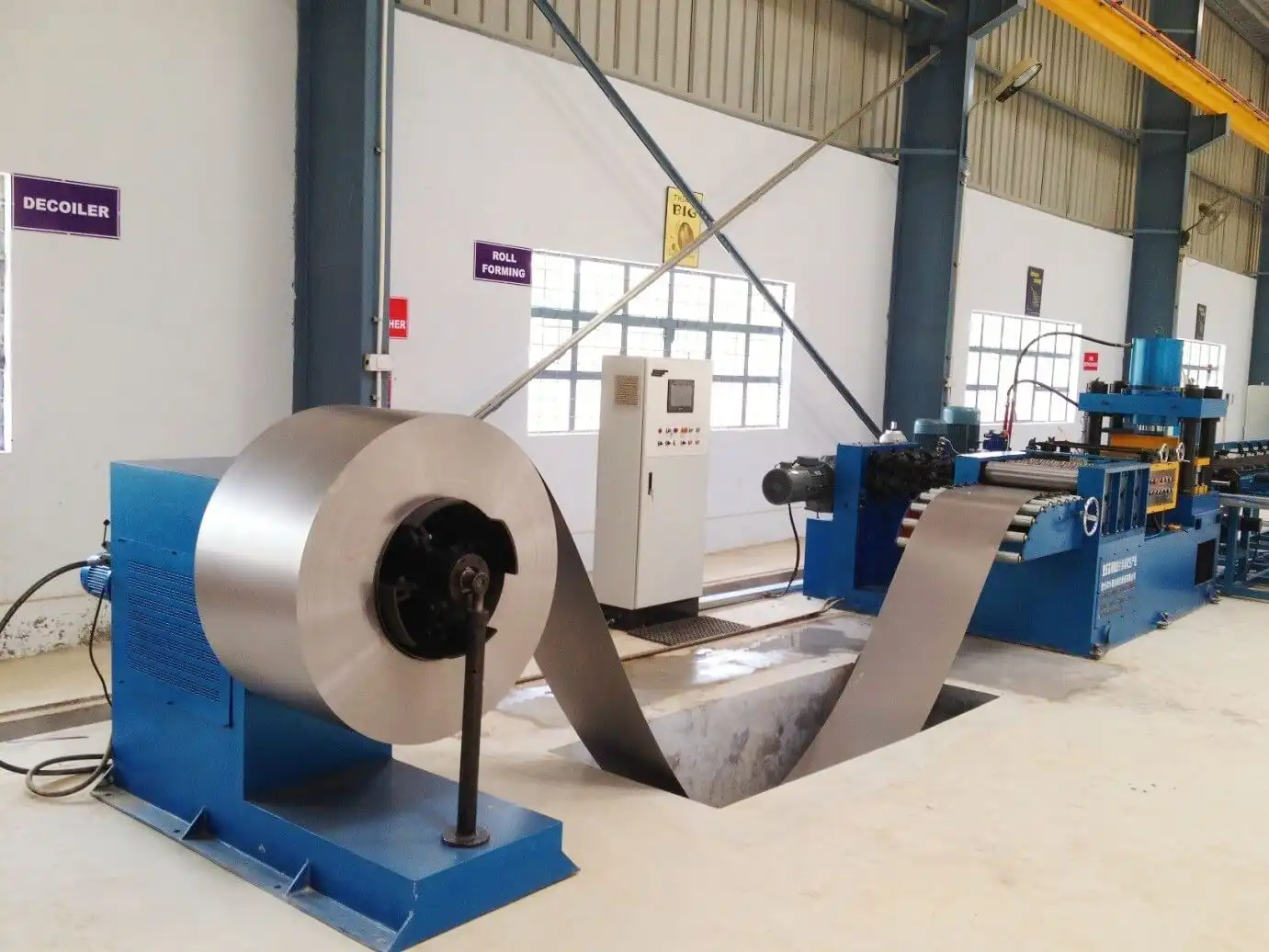

5 टन के अनलोडिंग रैक पर लोडिंग ट्रॉली के माध्यम से रखी गई अनरोल्ड सामग्री और शीट में रोल की गई
ग्राहक के अनुरोध पर वैकल्पिक बफर पिट

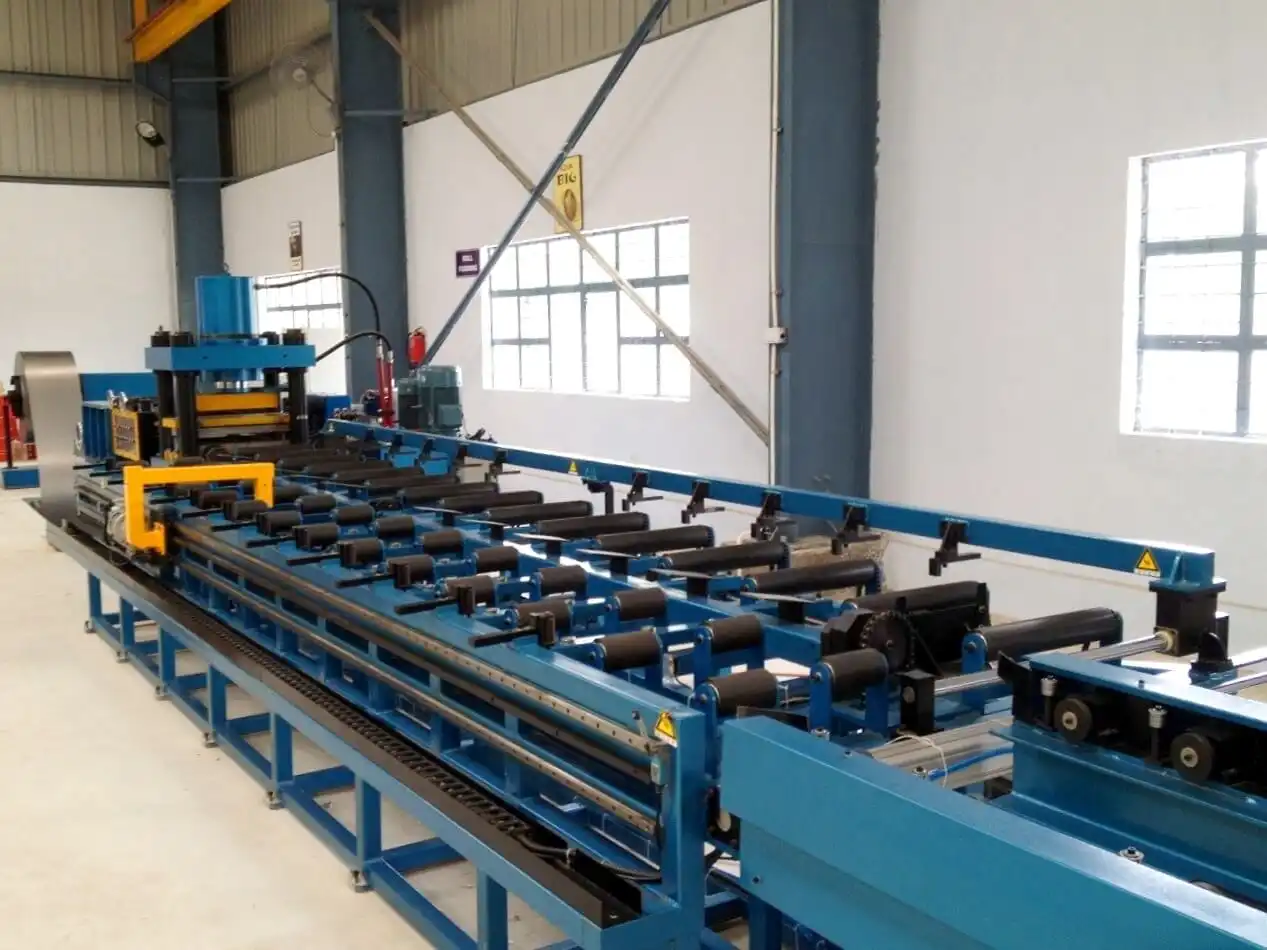

ढोने की गतिः 5-15 मीटर/मिनट

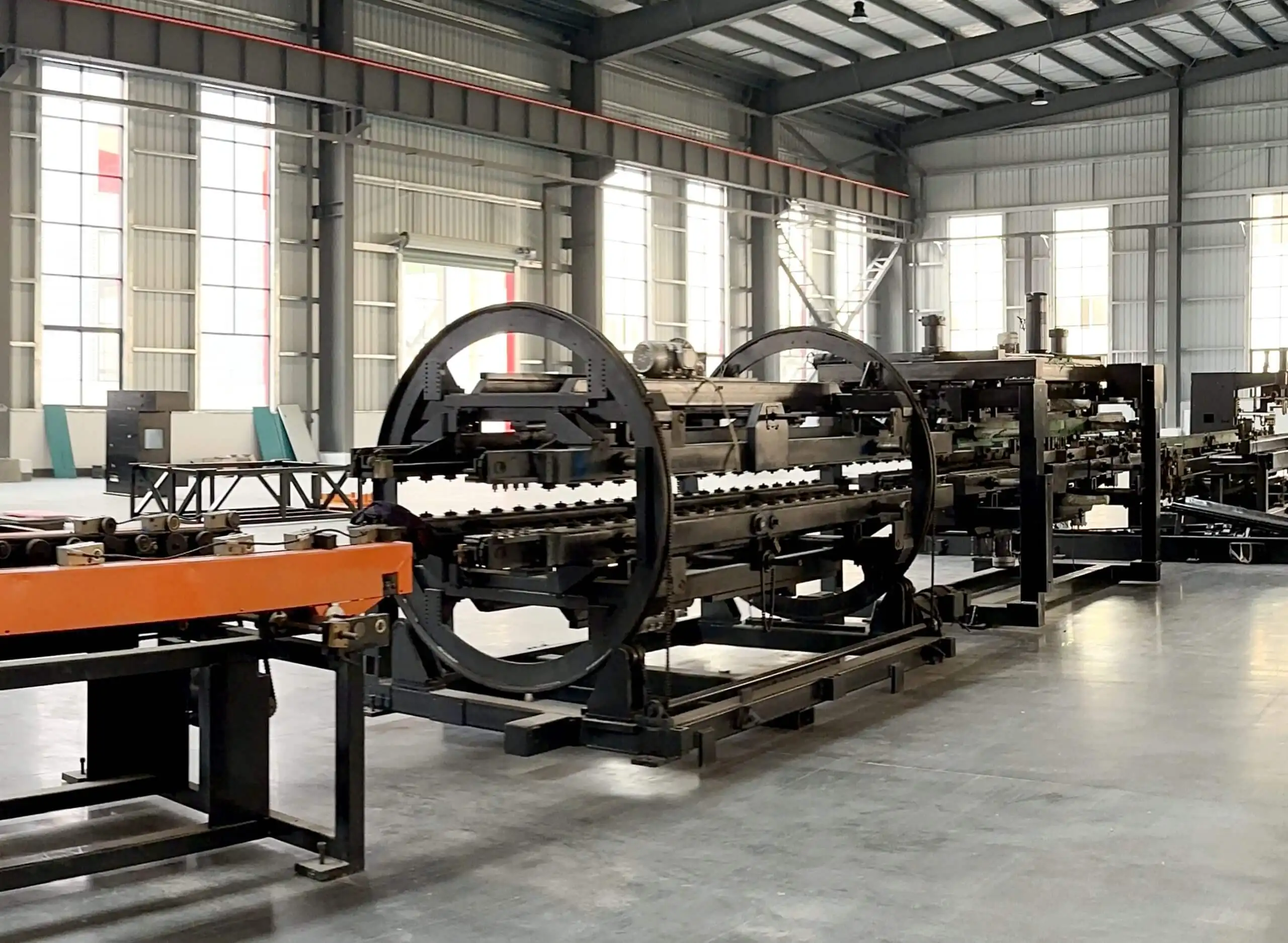

रेडिएटर फिन्स का 180° घुमाव
फ्लिपिंग डिवाइसः घूर्णन रैक, फ्लिपिंग रैक, ट्रांसमिशन सिस्टम, फ्लिपिंग डिवाइस, धक्का उपकरण आदि।
पहली शीट पूर्व निर्धारित स्थिति तक पहुँच जाती है → विपरीत ले जाने वाले रैक पर पलटा
दूसरी शीट पूर्व निर्धारित स्थिति तक पहुँच जाती है → धक्का उपकरण इसे पहली शीट पर ले जाता है, जोड़ने को पूरा करता है
स्पॉट वेल्डिंग दबाव उपकरणों के दो सेट
शक्तिः 60 केवीए

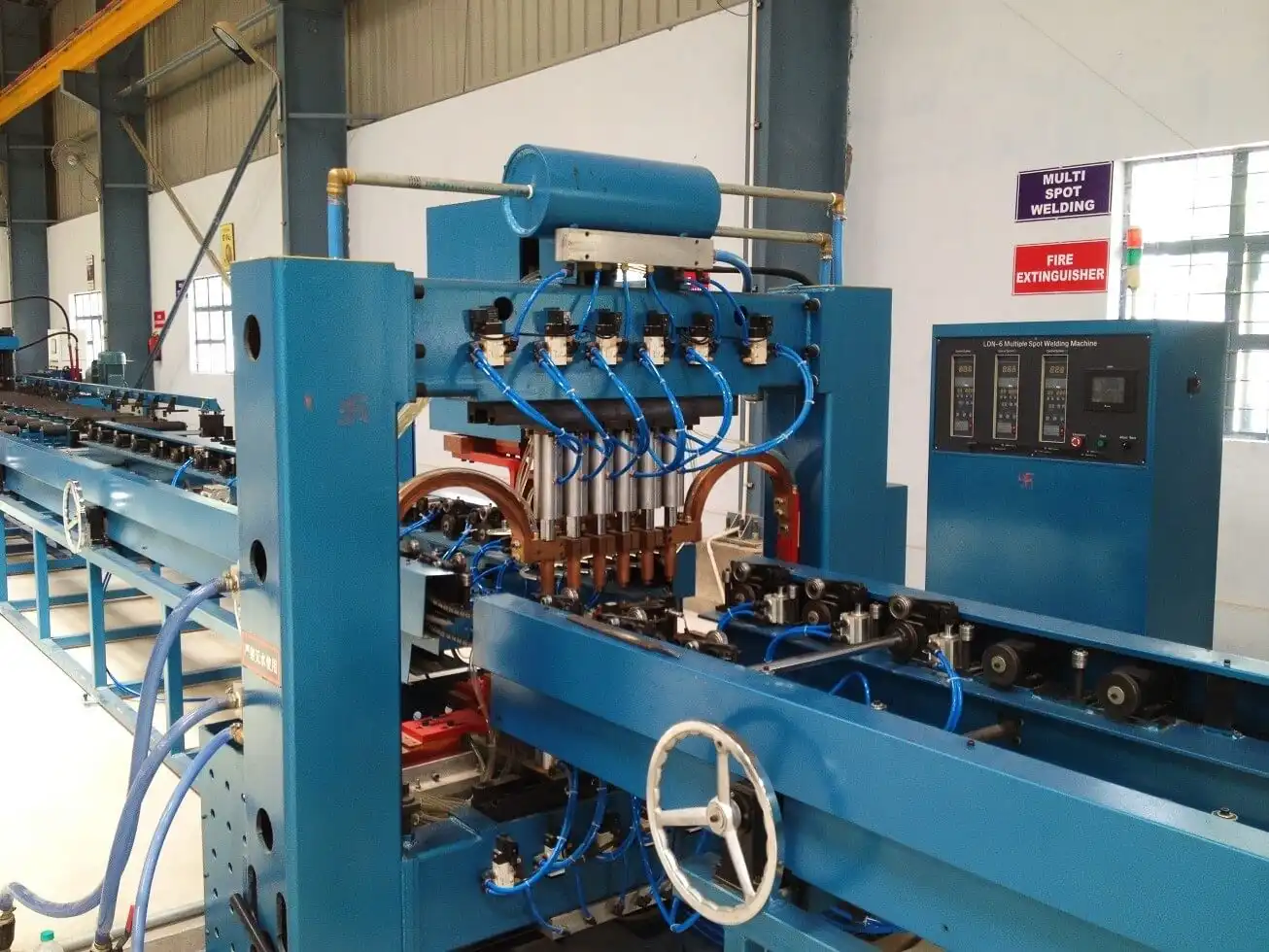

फ्लिपिंग और असेंबली के बाद, पूर्व-स्पॉट वेल्डिंग मशीन बहु-स्पॉट वेल्डिंग के लिए वर्कपीस को संरेखित और तय करती है
स्पॉट वेल्डिंग दबाव उपकरणों के 12 सेट
डबल हेड वेल्डिंग हेड, 6 अंक/पंक्ति
एसी पावर सप्लाईः 12 सेट
शक्तिः 12 * 50 केवीए
दक्षता में सुधार के लिए डबल-पंक्ति वेल्डिंग

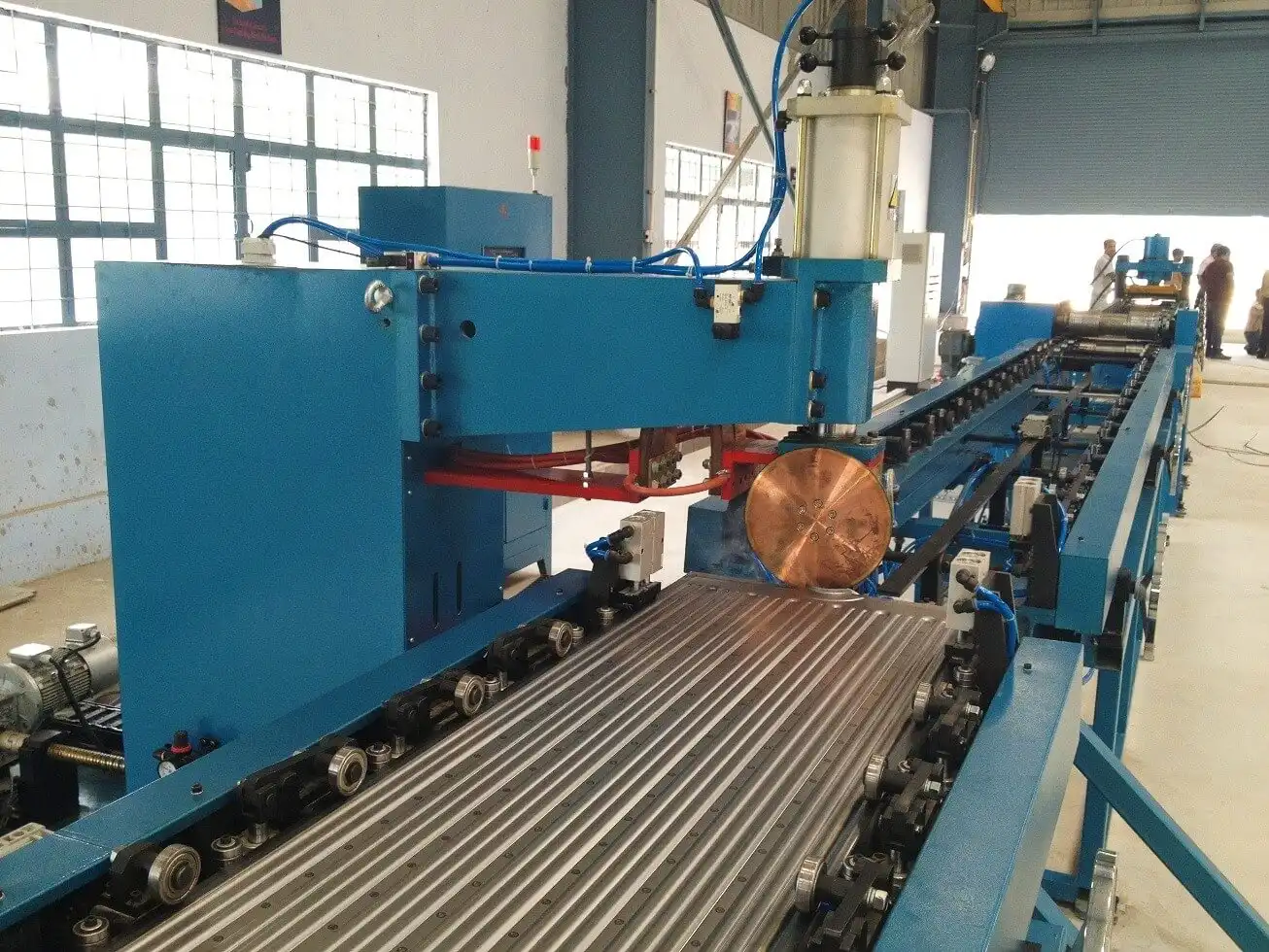

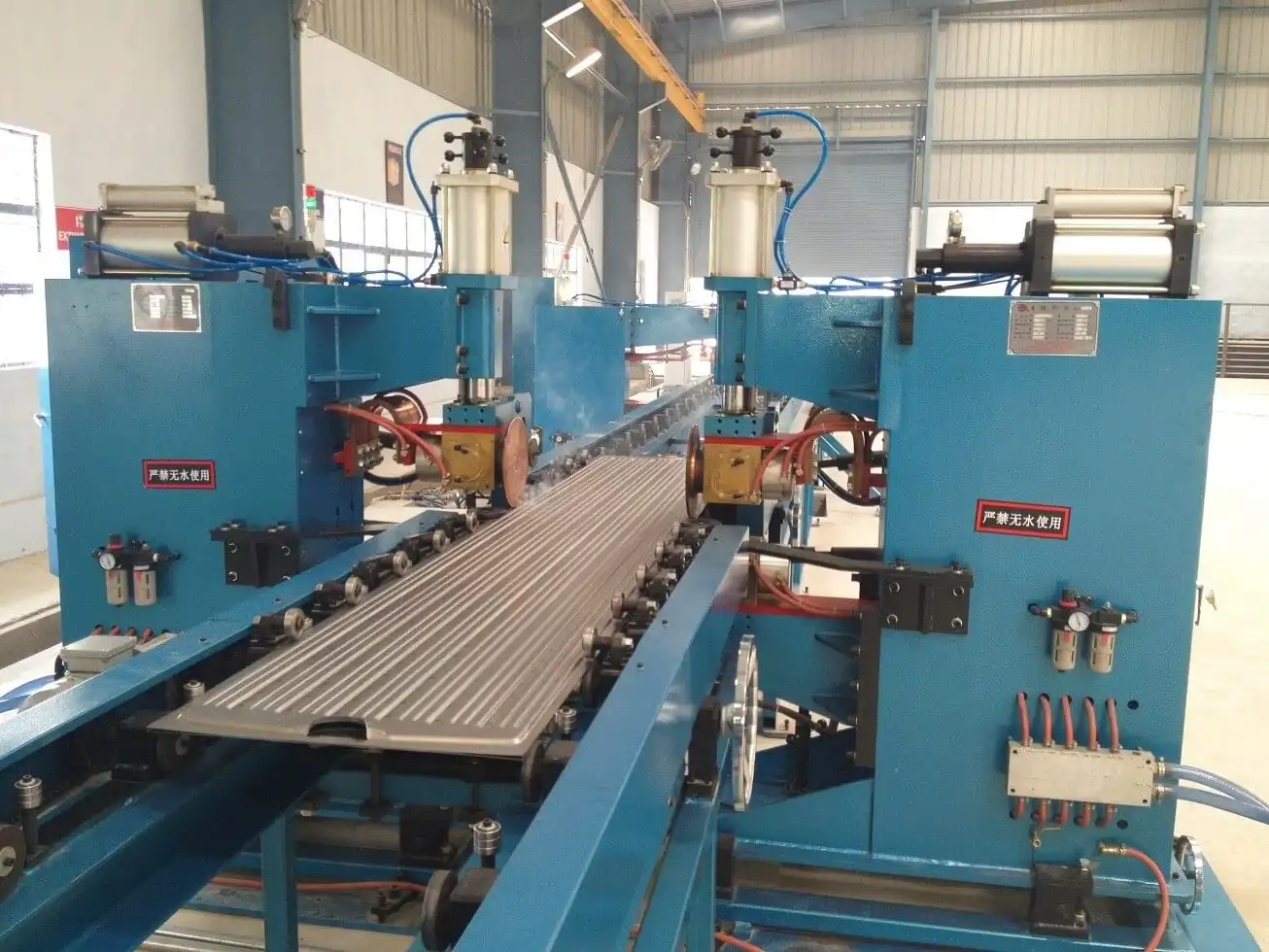

सीम वेल्डिंग मशीनों के 2 सेट, सममित रूप से व्यवस्थित
सीम वेल्डिंग प्रेशर हेड के 4 सेट
चर आवृत्ति वेल्डिंग बिजली की आपूर्ति के 2 सेट
शक्तिः 2 * 160 केवीए
अधिकतम दबावः 12,000 एन
अंतर प्रसारण तंत्र
सीम वेल्डिंग गतिः 0-2.8 m/min
मशीन बॉक्स, ड्राइव डिवाइस, कतरनी डिवाइस, किनारे को कुचलने की तंत्र, लेवलिंग तंत्र, इलेक्ट्रॉनिक नियंत्रण प्रणाली, वायवीय प्रणाली आदि से बना है।
रोलिंग कतरनी डिस्क दोनों पक्षों को काटती है; मिश्र धातु उपकरण स्टील (प्रभाव प्रतिरोधी, पहनने प्रतिरोधी, लंबी सेवा जीवन) से बने कटर डिस्क
रोलिंग कतरनी की गतिः 2-6 मीटर/मिनट
ड्राइविंग पावरः 4 किलोवाट
आधार, लिफ्टिंग तंत्र, छिद्रण फ्रेम, छिद्रण मर, छिद्रण सिलेंडर, लिफ्टिंग सिलेंडर और हाइड्रोलिक स्टेशन से बना है
किनारे के संरेखण और स्थिरता सुनिश्चित करने के लिए ढीले सिरों को कतरने के लिए प्रयोग किया जाता है
मुक्का मारने के बल को कम करने के लिए घुमावदार किनारे के साथ मुक्का मारना
पंचिंग मशीन का दबाव: 160 टी
उपकरण के 2 सेट, सममित रूप से व्यवस्थित
काम के टुकड़े के सामने के छोर को वेल्डिंग के लिए 1 सेट, काम के टुकड़े के पीछे के छोर को वेल्डिंग के लिए 1 सेट
पैनासोनिक अर्गोन आर्क वेल्डिंग बिजली आपूर्ति के 4 सेट
वर्तमान सीमाः 5-315 ए
वेल्डिंग गतिः 300-600 मिमी/मिनट

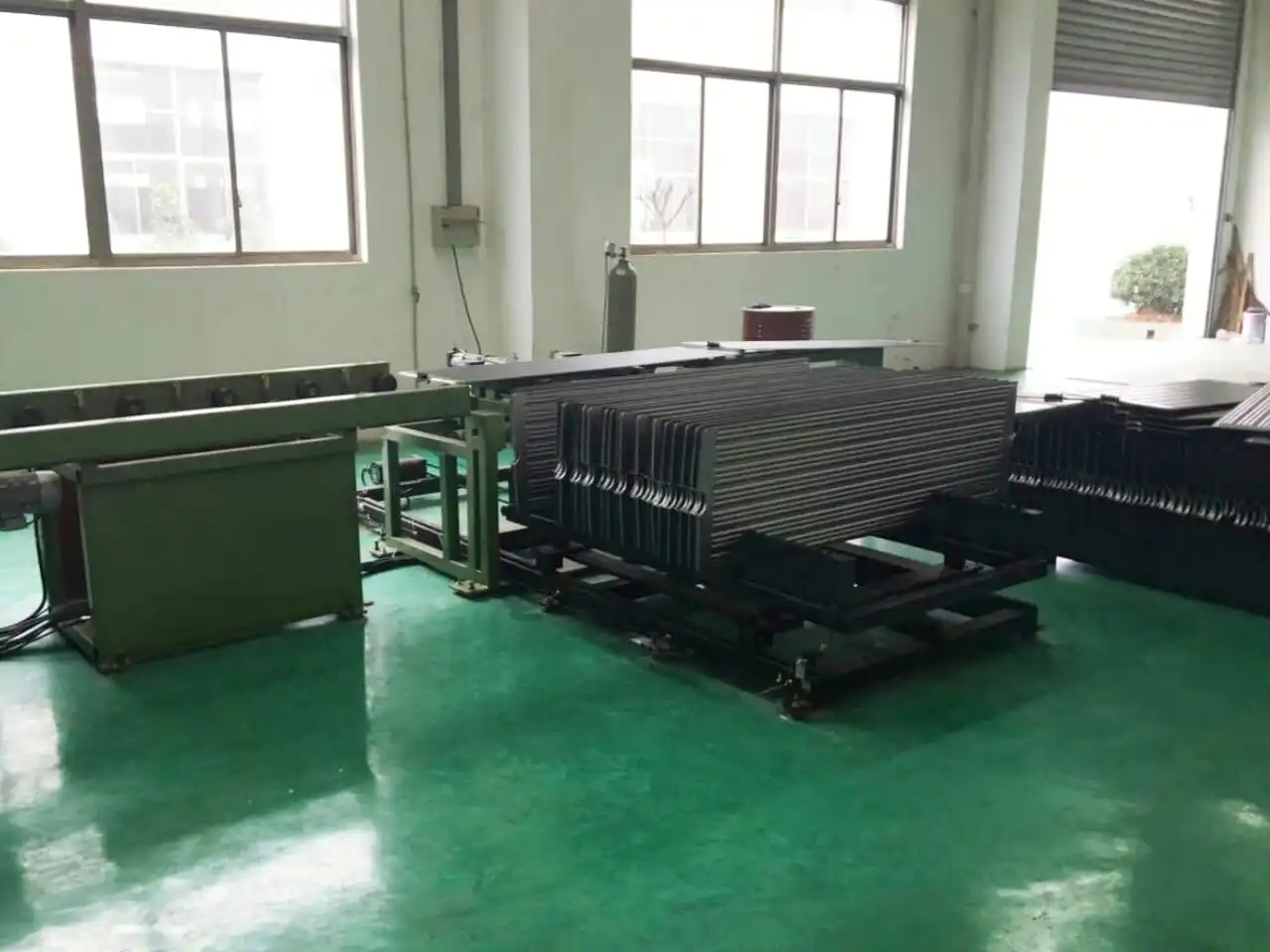

पैलेटिंग रैक पर भंडारण मात्राः 40 पीसी
पैलेट की दूरीः 45 मिमी
पकड़ने की विधिः सिलेंडर क्लैंप सामग्री, रैक पर रखने के लिए 90° घुमाएं
सामग्री कार्ट काम करने की विधिः सर्वो स्टेपिंग आंदोलन, 1 टुकड़ा रखने के बाद अगली स्थिति में चला जाता है, रैक भरा है जब मैनुअल कार्ट प्रतिस्थापन
